XCTB 41.35

PDF
Description

Description

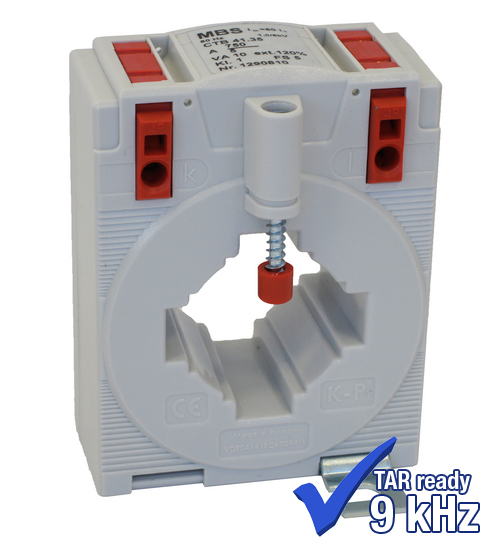

Plug-in current transformer for primary nominal currents from 125 A up to 1000 A, secondary nominal current 5 A or 1 A, accuracy class 1 to 0.2s.

For high-precision harmonic measurements up to 20 kHz.

Technical Data

  • Therm. nominal continuous current Icth: 1,2 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 1.2kV
  • Isolation test voltage: 6 kV, Ueff, 50 Hz, 1 min.
  • Lightning impulse voltage: 12kV, 1.2/50 μs
  • Nominal frequency: 50 /60 Hz
  • Applied technical standards: DIN EN 61869, part 1 + 2
  • Harmonic measurements with load 0.2 VA - Sr pf1
  • Measurement accuracy up to 20 kHz: ε ≤ ≤ 2% | Δϕ ≤ 2°@ 0.05-10 kHz
                                                                  ε ≤ 3% | Δϕ ≤ 3°@ 10-20 kHz
  • Bus bar 1: 40 x 10 mm
  • Bus bar 2: 30 x 15 mm
  • Round conductor: 31,8 mm
  • Width: 70 mm
  • Height: 91,15 mm
  • Depth: 52 mm



type description type name type number primary current secondary current VA accuracy
XCTB 41.35 200/5A 1,5VA Kl.0,5 XCTB 41.35 200 5 1,5 0,5
XCTB 41.35 200/5A 2,5VA Kl.0,5 XCTB 41.35 200 5 2,5 0,5
XCTB 41.35 250/5A 2,5VA Kl.0,5 XCTB 41.35 250 5 2,5 0,5
XCTB 41.35 300/5A 2,5VA Kl.0,5 XCTB 41.35 300 5 2,5 0,5
XCTB 41.35 300/5A 5VA Kl.0,5 XCTB 41.35 300 5 5 0,5
XCTB 41.35 400/5A 5VA Kl.0,5 XCTB 41.35 400 5 5 0,5
XCTB 41.35 500/5A 2,5VA Kl.0,5 XCTB 41.35 500 5 2,5 0,5
XCTB 41.35 500/5A 5VA Kl.0,5 XCTB 41.35 500 5 5 0,5
XCTB 41.35 600/5A 2,5VA Kl.0,5 XCTB 41.35 600 5 2,5 0,5
XCTB 41.35 600/5A 5VA Kl.0,5 XCTB 41.35 600 5 5 0,5
XCTB 41.35 750/5A 2,5VA Kl.0,5 XCTB 41.35 750 5 2,5 0,5
XCTB 41.35 800/5A 5VA Kl.0,5 XCTB 41.35 800 5 5 0,5
XCTB 41.35 1000/5A 5VA Kl.0,5 XCTB 41.35 1000 5 5 0,5
XCTB 41.35 750/5A 5VA Kl.0,5 XCTB 41.35 750 5 5 0,5
XCTB 41.35 200/1A 1,5VA Kl.0,5 XCTB 41.35 200 1 1,5 0,5
XCTB 41.35 200/1A 2,5VA Kl.0,5 XCTB 41.35 200 1 2,5 0,5
XCTB 41.35 250/1A 2,5VA Kl.0,5 XCTB 41.35 250 1 2,5 0,5
XCTB 41.35 300/1A 2,5VA Kl.0,5 XCTB 41.35 300 1 2,5 0,5
XCTB 41.35 300/1A 5VA Kl.0,5 XCTB 41.35 300 1 5 0,5
XCTB 41.35 400/1A 5VA Kl.0,5 XCTB 41.35 400 1 5 0,5
XCTB 41.35 500/1A 2,5VA Kl.0,5 XCTB 41.35 500 1 2,5 0,5
XCTB 41.35 500/1A 5VA Kl.0,5 XCTB 41.35 500 1 5 0,5
XCTB 41.35 600/1A 2,5VA Kl.0,5 XCTB 41.35 600 1 2,5 0,5
XCTB 41.35 600/1A 5VA Kl.0,5 XCTB 41.35 600 1 5 0,5
XCTB 41.35 750/1A 2,5VA Kl.0,5 XCTB 41.35 750 1 2,5 0,5
XCTB 41.35 750/1A 5VA Kl.0,5 XCTB 41.35 750 1 5 0,5
XCTB 41.35 800/1A 5VA Kl.0,5 XCTB 41.35 800 1 5 0,5
XCTB 41.35 1000/1A 5VA Kl.0,5 XCTB 41.35 1000 1 5 0,5
XCTB 41.35 125/5A 2,5VA Kl.1 XCTB 41.35 125 5 2,5 1
XCTB 41.35 150/5A 2,5VA Kl.1 XCTB 41.35 150 5 2,5 1
XCTB 41.35 200/5A 5VA Kl.1 XCTB 41.35 200 5 5 1
XCTB 41.35 250/5A 5VA Kl.1 XCTB 41.35 250 5 5 1
XCTB 41.35 300/5A 5VA Kl.1 XCTB 41.35 300 5 5 1
XCTB 41.35 400/5A 5VA Kl.1 XCTB 41.35 400 5 5 1
XCTB 41.35 500/5A 5VA Kl.1 XCTB 41.35 500 5 5 1
XCTB 41.35 600/5A 5VA Kl.1 XCTB 41.35 600 5 5 1
XCTB 41.35 750/5A 5VA Kl.1 XCTB 41.35 750 5 5 1
XCTB 41.35 800/5A 5VA Kl.1 XCTB 41.35 800 5 5 1
XCTB 41.35 1000/5A 5VA Kl.1 XCTB 41.35 1000 5 5 1
XCTB 41.35 125/1A 2,5VA Kl.1 XCTB 41.35 125 1 2,5 1
XCTB 41.35 150/1A 2,5VA Kl.1 XCTB 41.35 150 1 2,5 1
XCTB 41.35 200/1A 5VA Kl.1 XCTB 41.35 200 1 5 1
XCTB 41.35 250/1A 5VA Kl.1 XCTB 41.35 250 1 5 1
XCTB 41.35 300/1A 5VA Kl.1 XCTB 41.35 300 1 5 1
XCTB 41.35 400/1A 5VA Kl.1 XCTB 41.35 400 1 5 1
XCTB 41.35 500/1A 5VA Kl.1 XCTB 41.35 500 1 5 1
XCTB 41.35 600/1A 5VA Kl.1 XCTB 41.35 600 1 5 1
XCTB 41.35 750/1A 5VA Kl.1 XCTB 41.35 750 1 5 1
XCTB 41.35 800/1A 5VA Kl.1 XCTB 41.35 800 1 5 1
XCTB 41.35 1000/1A 5VA Kl.1 XCTB 41.35 1000 1 5 1
