XCTB 31.35

PDF
Description

Description

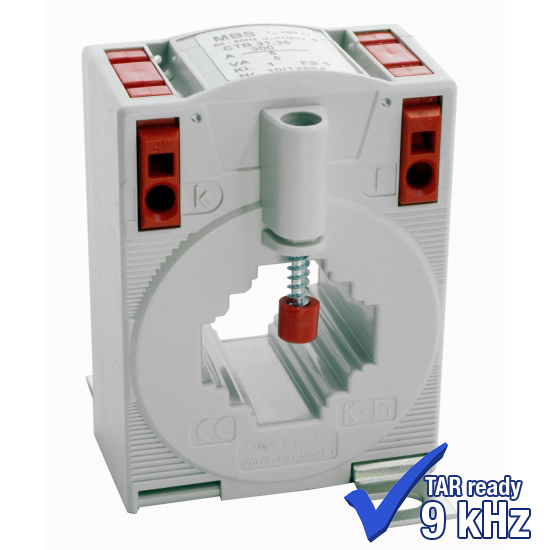

Plug-in current transformer for primary nominal currents from 60 A up to 750 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 1 and 3.



Technical Data

  • therm. nominal continuous current Icth: 1,2 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 1.2kV
  • Isolation test voltage: 6 kV, Ueff, 50 Hz, 1 min.
  • Lightning impulse voltage: 12kV, 1.2/50 μs
  • Nominal frequency: 50 /60 Hz
  • Applied technical standards: DIN EN 61869, part 1 + 2
  • Harmonic measurements with load 0.2 VA - Sr pf1
  • Measurement accuracy up to 20 kHz: ε ≤ ≤ 2% | Δϕ ≤ 2°@ 0.05-10 kHz
                                                                  ε ≤ 3% | Δϕ ≤ 3°@ 10-20 kHz

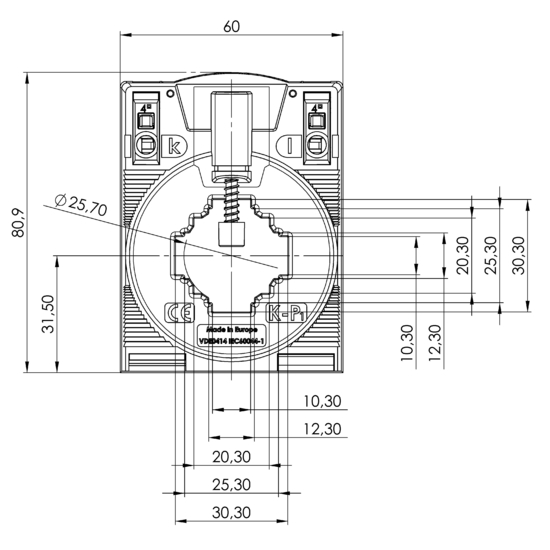

  • Bus bar 1: 30 x 10 mm
  • Bus bar 2: 25 x 12 mm
  • Bus bar 3: 20 x 20 mm
  • Round conductor: 25,7 mm

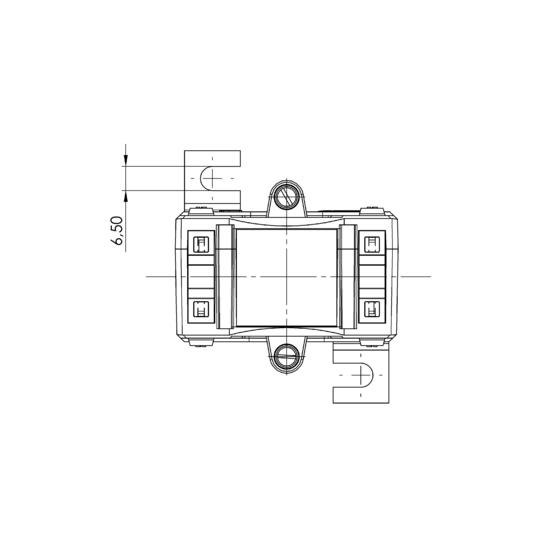

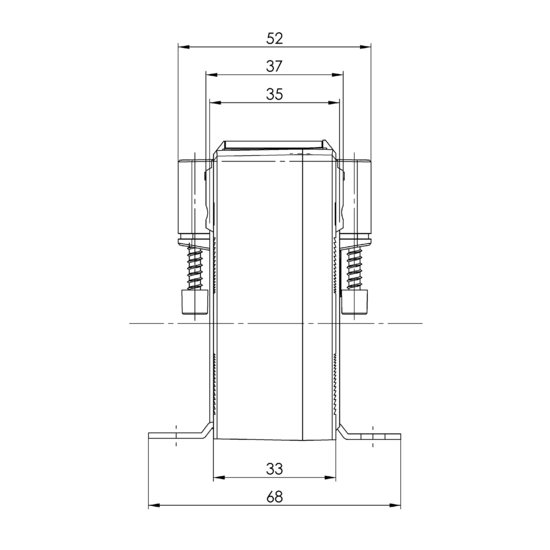

  • Width: 60 mm
  • Height: 80,9 mm
  • Depth: 52 mm



type description type name type number primary current secondary current VA accuracy
XCTB 31.35 100/5A 1,5VA Kl.0,5 XCTB 31.35 100 5 1,5 0,5
XCTB 31.35 100/5A 2,5VA Kl.0,5 XCTB 31.35 100 5 2,5 0,5
XCTB 31.35 125/5A 1VA Kl.0,5 XCTB 31.35 125 5 1 0,5
XCTB 31.35 125/5A 1,5VA Kl.0,5 XCTB 31.35 125 5 1,5 0,5
XCTB 31.35 125/5A 2,5VA Kl.0,5 XCTB 31.35 125 5 2,5 0,5
XCTB 31.35 150/5A 1,5VA Kl.0,5 XCTB 31.35 150 5 1,5 0,5
XCTB 31.35 150/5A 2,5VA Kl.0,5 XCTB 31.35 150 5 2,5 0,5
XCTB 31.35 200/5A 1,5VA Kl.0,5 XCTB 31.35 200 5 1,5 0,5
XCTB 31.35 200/5A 2,5VA Kl.0,5 XCTB 31.35 200 5 2,5 0,5
XCTB 31.35 200/5A 5VA Kl.0,5 XCTB 31.35 200 5 5 0,5
XCTB 31.35 250/5A 2,5VA Kl.0,5 XCTB 31.35 250 5 2,5 0,5
XCTB 31.35 250/5A 5VA Kl.0,5 XCTB 31.35 250 5 5 0,5
XCTB 31.35 300/5A 2,5VA Kl.0,5 XCTB 31.35 300 5 2,5 0,5
XCTB 31.35 300/5A 5VA Kl.0,5 XCTB 31.35 300 5 5 0,5
XCTB 31.35 400/5A 5VA Kl.0,5 XCTB 31.35 400 5 5 0,5
XCTB 31.35 500/5A 2,5VA Kl.0,5 XCTB 31.35 500 5 2,5 0,5
XCTB 31.35 500/5A 5VA Kl.0,5 XCTB 31.35 500 5 5 0,5
XCTB 31.35 600/5A 5VA Kl.0,5 XCTB 31.35 600 5 5 0,5
XCTB 31.35 750/5A 5VA Kl.0,5 XCTB 31.35 750 5 5 0,5
XCTB 31.35 100/1A 1,5VA Kl.0,5 XCTB 31.35 100 1 1,5 0,5
XCTB 31.35 100/1A 2,5VA Kl.0,5 XCTB 31.35 100 1 2,5 0,5
XCTB 31.35 125/1A 1VA Kl.0,5 XCTB 31.35 125 1 1 0,5
XCTB 31.35 125/1A 1,5VA Kl.0,5 XCTB 31.35 125 1 1,5 0,5
XCTB 31.35 125/1A 2,5VA Kl.0,5 XCTB 31.35 125 1 2,5 0,5
XCTB 31.35 150/1A 1,5VA Kl.0,5 XCTB 31.35 150 1 1,5 0,5
XCTB 31.35 150/1A 2,5VA Kl.0,5 XCTB 31.35 150 1 2,5 0,5
XCTB 31.35 200/1A 1,5VA Kl.0,5 XCTB 31.35 200 1 1,5 0,5
XCTB 31.35 200/1A 2,5VA Kl.0,5 XCTB 31.35 200 1 2,5 0,5
XCTB 31.35 200/1A 5VA Kl.0,5 XCTB 31.35 200 1 5 0,5
XCTB 31.35 250/1A 2,5VA Kl.0,5 XCTB 31.35 250 1 2,5 0,5
XCTB 31.35 250/1A 5VA Kl.0,5 XCTB 31.35 250 1 5 0,5
XCTB 31.35 300/1A 2,5VA Kl.0,5 XCTB 31.35 300 1 2,5 0,5
XCTB 31.35 300/1A 5VA Kl.0,5 XCTB 31.35 300 1 5 0,5
XCTB 31.35 400/1A 5VA Kl.0,5 XCTB 31.35 400 1 5 0,5
XCTB 31.35 500/1A 2,5VA Kl.0,5 XCTB 31.35 500 1 2,5 0,5
XCTB 31.35 500/1A 5VA Kl.0,5 XCTB 31.35 500 1 5 0,5
XCTB 31.35 600/1A 5VA Kl.0,5 XCTB 31.35 600 1 5 0,5
XCTB 31.35 750/1A 5VA Kl.0,5 XCTB 31.35 750 1 5 0,5
XCTB 31.35 60/5A 1,25VA Kl.1 XCTB 31.35 60 5 1,25 1
XCTB 31.35 75/5A 2,5VA Kl.1 XCTB 31.35 75 5 2,5 1
XCTB 31.35 80/5A 2,5VA Kl.1 XCTB 31.35 80 5 2,5 1
XCTB 31.35 100/5A 2,5VA Kl.1 XCTB 31.35 100 5 2,5 1
XCTB 31.35 125/5A 2,5VA Kl.1 XCTB 31.35 125 5 2,5 1
XCTB 31.35 150/5A 5VA Kl.1 XCTB 31.35 150 5 5 1
XCTB 31.35 200/5A 5VA Kl.1 XCTB 31.35 200 5 5 1
XCTB 31.35 250/5A 5VA Kl.1 XCTB 31.35 250 5 5 1
XCTB 31.35 300/5A 5VA Kl.1 XCTB 31.35 300 5 5 1
XCTB 31.35 400/5A 5VA Kl.1 XCTB 31.35 400 5 5 1
XCTB 31.35 500/5A 5VA Kl.1 XCTB 31.35 500 5 5 1
XCTB 31.35 600/5A 5VA Kl.1 XCTB 31.35 600 5 5 1
XCTB31.35 750/5A 5VA Kl.1 XCTB 31.35 750 5 5 1
XCTB 31.35 60/1A 1,25VA Kl.1 XCTB 31.35 60 1 1,25 1
XCTB 31.35 75/1A 2,5VA Kl.1 XCTB 31.35 75 1 2,5 1
XCTB 31.35 80/1A 2,5VA Kl.1 XCTB 31.35 80 1 2,5 1
XCTB 31.35 100/1A 2,5VA Kl.1 XCTB 31.35 100 1 2,5 1
XCTB 31.35 125/1A 2,5VA Kl.1 XCTB 31.35 125 1 2,5 1
XCTB 31.35 150/1A 5VA Kl.1 XCTB 31.35 150 1 5 1
XCTB 31.35 200/1A 5VA Kl.1 XCTB 31.35 200 1 5 1
XCTB 31.35 250/1A 5VA Kl.1 XCTB 31.35 250 1 5 1
XCTB 31.35 300/1A 5VA Kl.1 XCTB 31.35 300 1 5 1
XCTB 31.35 400/1A 5VA Kl.1 XCTB 31.35 400 1 5 1
XCTB 31.35 500/1A 5VA Kl.1 XCTB 31.35 500 1 5 1
XCTB 31.35 600/1A 5VA Kl.1 XCTB 31.35 600 1 5 1
XCTB 31.35 750/1A 5VA Kl.1 XCTB 31.35 750 1 5 1
