WSK 31.5

PDF
Description

Description

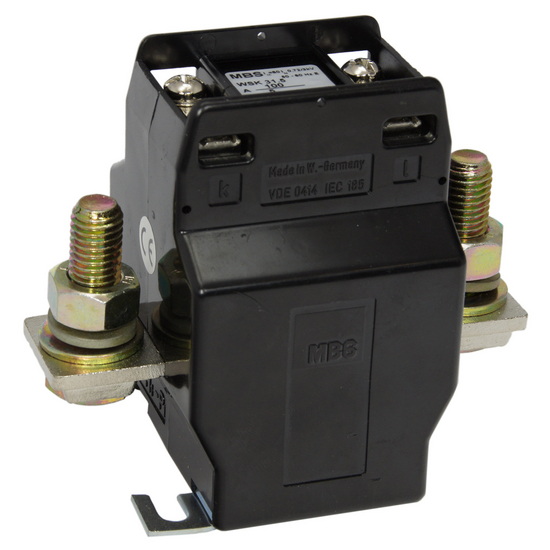

Wound current transformer for primary nominal currents from 25 A up to 150 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 0.5 and 1 (optional in class 0.2 and 0.5s).

Technical Data

  • Therm. nominal continuous current Icth: 1,0 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 0.72 kV
  • Isolation test voltage: 3 kV, Ueff, 50 Hz, 1 min.
  • Nominal rated frequency: 50...60 Hz
  • Isolation class: E

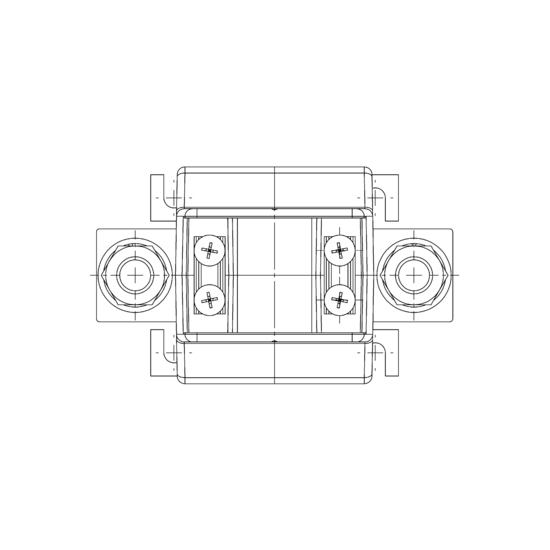

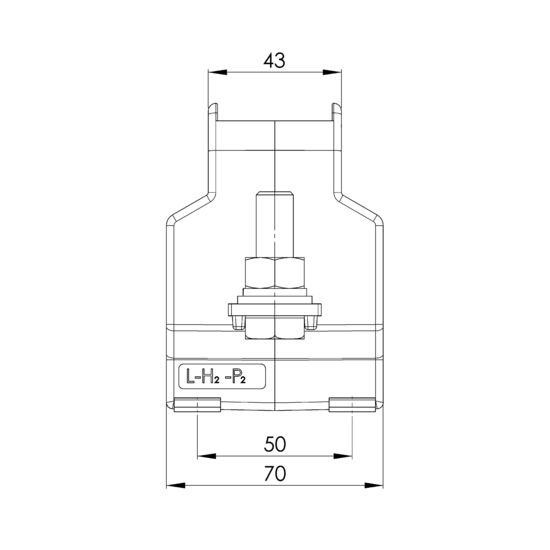

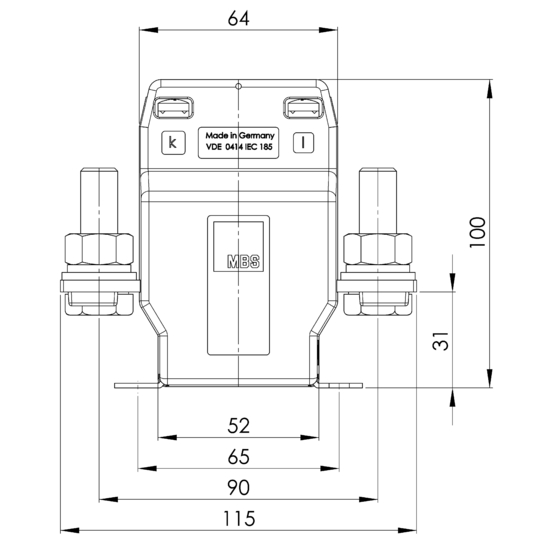

  • Width: 70 mm
  • Height: 100 mm
  • Depth: 115 mm
  • Screw M12



Description Type Name Type Number Primari Current Secondary Current VA Accuracy Class
WSK 31.5 25/1A 2,5VA Kl.1 WSK 31.5 25 1 2,5 1
WSK 31.5 25/1A 5VA Kl.1 WSK 31.5 25 1 5 1
WSK 31.5 25/1A 10VA Kl.1 WSK 31.5 25 1 10 1
WSK 31.5 25/1A 15VA Kl.1 WSK 31.5 25 1 15 1
WSK 31.5 30/1A 2,5VA Kl.1 WSK 31.5 30 1 2,5 1
WSK 31.5 30/1A 5VA Kl.1 WSK 31.5 30 1 5 1
WSK 31.5 30/1A 10VA Kl.1 WSK 31.5 30 1 10 1
WSK 31.5 30/1A 15VA Kl.1 WSK 31.5 30 1 15 1
WSK 31.5 40/1A 2,5VA Kl.1 WSK 31.5 40 1 2,5 1
WSK 31.5 40/1A 5VA Kl.1 WSK 31.5 40 1 5 1
WSK 31.5 40/1A 10VA Kl.1 WSK 31.5 40 1 10 1
WSK 31.5 40/1A 15VA Kl.1 WSK 31.5 40 1 15 1
WSK 31.5 50/1A 2,5VA Kl.1 WSK 31.5 50 1 2,5 1
WSK 31.5 50/1A 5VA Kl.1 WSK 31.5 50 1 5 1
WSK 31.5 50/1A 10VA Kl.1 WSK 31.5 50 1 10 1
WSK 31.5 50/1A 15VA Kl.1 WSK 31.5 50 1 15 1
WSK 31.5 60/1A 2,5VA Kl.1 WSK 31.5 60 1 2,5 1
WSK 31.5 60/1A 5VA Kl.1 WSK 31.5 60 1 5 1
WSK 31.5 60/1A 10VA Kl.1 WSK 31.5 60 1 10 1
WSK 31.5 60/1A 15VA Kl.1 WSK 31.5 60 1 15 1
WSK 31.5 75/1A 2,5VA Kl.1 WSK 31.5 75 1 2,5 1
WSK 31.5 75/1A 5VA Kl.1 WSK 31.5 75 1 5 1
WSK 31.5 75/1A 10VA Kl.1 WSK 31.5 75 1 10 1
WSK 31.5 75/1A 15VA Kl.1 WSK 31.5 75 1 15 1
WSK 31.5 80/1A 2,5VA Kl.1 WSK 31.5 80 1 2,5 1
WSK 31.5 80/1A 5VA Kl.1 WSK 31.5 80 1 5 1
WSK 31.5 80/1A 10VA Kl.1 WSK 31.5 80 1 10 1
WSK 31.5 80/1A 15VA Kl.1 WSK 31.5 80 1 15 1
WSK 31.5 100/1A 2,5VA Kl.1 WSK 31.5 100 1 2,5 1
WSK 31.5 100/1A 5VA Kl.1 WSK 31.5 100 1 5 1
WSK 31.5 100/1A 10VA Kl.1 WSK 31.5 100 1 10 1
WSK 31.5 100/1A 15VA Kl.1 WSK 31.5 100 1 15 1
WSK 31.5 150/1A 2,5VA Kl.1 WSK 31.5 150 1 2,5 1
WSK 31.5 150/1A 5VA Kl.1 WSK 31.5 150 1 5 1
WSK 31.5 150/1A 10VA Kl.1 WSK 31.5 150 1 10 1
WSK 31.5 150/1A 15VA Kl.1 WSK 31.5 150 1 15 1
WSK 31.5 25/5A 2,5VA Kl.1 WSK 31.5 25 5 2,5 1
WSK 31.5 25/5A 5VA Kl.1 WSK 31.5 25 5 5 1
WSK 31.5 25/5A 10VA Kl.1 WSK 31.5 25 5 10 1
WSK 31.5 25/5A 15VA Kl.1 WSK 31.5 25 5 15 1
WSK 31.5 30/5A 2,5VA Kl.1 WSK 31.5 30 5 2,5 1
WSK 31.5 30/5A 5VA Kl.1 WSK 31.5 30 5 5 1
WSK 31.5 30/5A 10VA Kl.1 WSK 31.5 30 5 10 1
WSK 31.5 30/5A 15VA Kl.1 WSK 31.5 30 5 15 1
WSK 31.5 40/5A 2,5VA Kl.1 WSK 31.5 40 5 2,5 1
WSK 31.5 40/5A 5VA Kl.1 WSK 31.5 40 5 5 1
WSK 31.5 40/5A 10VA Kl.1 WSK 31.5 40 5 10 1
WSK 31.5 40/5A 15VA Kl.1 WSK 31.5 40 5 15 1
WSK 31.5 50/5A 2,5VA Kl.1 WSK 31.5 50 5 2,5 1
WSK 31.5 50/5A 5VA Kl.1 WSK 31.5 50 5 5 1
WSK 31.5 50/5A 10VA Kl.1 WSK 31.5 50 5 10 1
WSK 31.5 50/5A 15VA Kl.1 WSK 31.5 50 5 15 1
WSK 31.5 60/5A 2,5VA Kl.1 WSK 31.5 60 5 2,5 1
WSK 31.5 60/5A 5VA Kl.1 WSK 31.5 60 5 5 1
WSK 31.5 60/5A 10VA Kl.1 WSK 31.5 60 5 10 1
WSK 31.5 60/5A 15VA Kl.1 WSK 31.5 60 5 15 1
WSK 31.5 75/5A 2,5VA Kl.1 WSK 31.5 75 5 2,5 1
WSK 31.5 75/5A 5VA Kl.1 WSK 31.5 75 5 5 1
WSK 31.5 75/5A 10VA Kl.1 WSK 31.5 75 5 10 1
WSK 31.5 75/5A 15VA Kl.1 WSK 31.5 75 5 15 1
WSK 31.5 80/5A 2,5VA Kl.1 WSK 31.5 80 5 2,5 1
WSK 31.5 80/5A 5VA Kl.1 WSK 31.5 80 5 5 1
WSK 31.5 80/5A 10VA Kl.1 WSK 31.5 80 5 10 1
WSK 31.5 80/5A 15VA Kl.1 WSK 31.5 80 5 15 1
WSK 31.5 100/5A 2,5VA Kl.1 WSK 31.5 100 5 2,5 1
WSK 31.5 100/5A 5VA Kl.1 WSK 31.5 100 5 5 1
WSK 31.5 100/5A 10VA Kl.1 WSK 31.5 100 5 10 1
WSK 31.5 100/5A 15VA Kl.1 WSK 31.5 100 5 15 1
WSK 31.5 150/5A 2,5VA Kl.1 WSK 31.5 150 5 2,5 1
WSK 31.5 150/5A 5VA Kl.1 WSK 31.5 150 5 5 1
WSK 31.5 150/5A 10VA Kl.1 WSK 31.5 150 5 10 1
WSK 31.5 150/5A 15VA Kl.1 WSK 31.5 150 5 15 1
