CTB 41.35

PDF
Description

Description

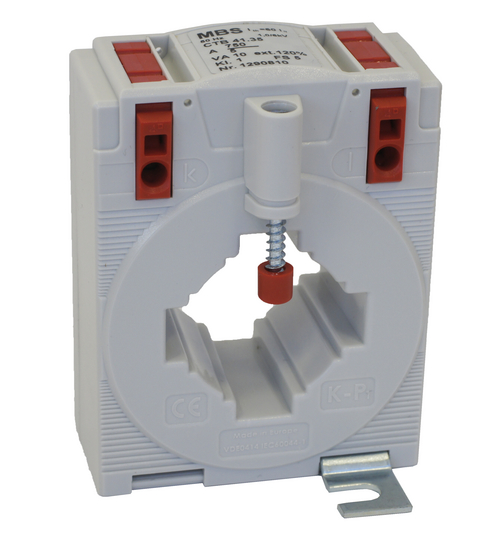

Plug-in current transformer for primary nominal currents from 50 A up to 750 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 1 and 3.

The new CTB’s connection is arranged with a "cage clamp ®". UL Certification applied

Technical Data

  • Therm. nominal continuous current Icth: 1,2 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 1.2kV
  • Isolation test voltage: 6 kV, Ueff, 50 Hz, 1 min.
  • Nominal rated frequency: 50...60 Hz
  • Isolation class: E
  • UL-zertifiziert - Certificate Number - 20100426-E336996

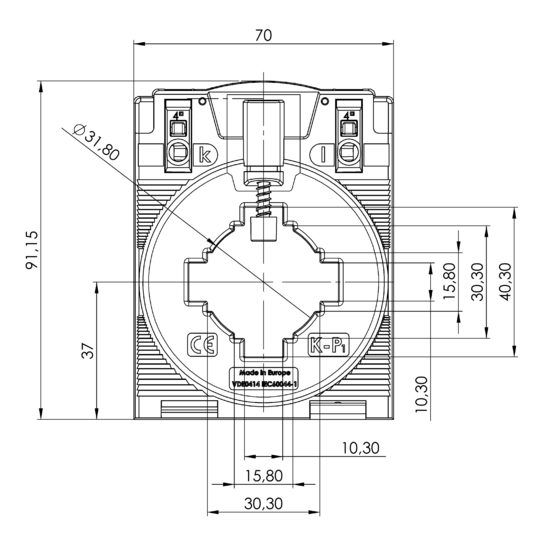

  • Bus bar 1: 40 x 10 mm
  • Bus bar 2: 30 x 15 mm
  • Round conductor: 31,8 mm

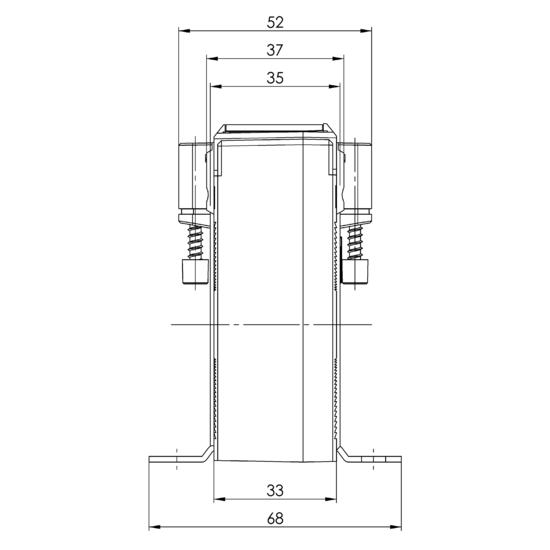

  • Width: 70 mm
  • Height: 91,15 mm
  • Depth: 52 mm



type description type name type number primary current secondary current VA accuracy
CTB 41.35 125/5A 2,5VA Kl.1 CTB 41.35 125 5 2,5 1
CTB 41.35 150/5A 2,5VA Kl.1 CTB 41.35 150 5 2,5 1
CTB 41.35 200/5A 5VA Kl.1 CTB 41.35 200 5 5 1
CTB 41.35 250/5A 5VA Kl.1 CTB 41.35 250 5 5 1
CTB 41.35 300/5A 5VA Kl.1 CTB 41.35 300 5 5 1
CTB 41.35 400/5A 5VA Kl.1 CTB 41.35 400 5 5 1
CTB 41.35 500/5A 5VA Kl.1 CTB 41.35 500 5 5 1
CTB 41.35 500/5A 10VA Kl.1 CTB 41.35 500 5 10 1
CTB 41.35 600/5A 5VA Kl.1 CTB 41.35 600 5 5 1
CTB 41.35 600/5A 10VA Kl.1 CTB 41.35 600 5 10 1
CTB 41.35 750/5A 5VA Kl.1 CTB 41.35 750 5 5 1
CTB 41.35 750/5A 10VA Kl.1 CTB 41.35 750 5 10 1
CTB 41.35 800/5A 5VA Kl.1 CTB 41.35 800 5 5 1
CTB 41.35 800/5A 10VA Kl.1 CTB 41.35 800 5 10 1
CTB 41.35 1000/5A 5VA Kl.1 CTB 41.35 1000 5 5 1
CTB 41.35 1000/5A 10VA Kl.1 CTB 41.35 1000 5 10 1
CTB 41.35 125/1A 2,5VA Kl.1 CTB 41.35 125 1 2,5 1
CTB 41.35 150/1A 2,5VA Kl.1 CTB 41.35 150 1 2,5 1
CTB 41.35 200/1A 5VA Kl.1 CTB 41.35 200 1 5 1
CTB 41.35 250/1A 5VA Kl.1 CTB 41.35 250 1 5 1
CTB 41.35 300/1A 5VA Kl.1 CTB 41.35 300 1 5 1
CTB 41.35 400/1A 5VA Kl.1 CTB 41.35 400 1 5 1
CTB 41.35 500/1A 5VA Kl.1 CTB 41.35 500 1 5 1
CTB 41.35 500/1A 10VA Kl.1 CTB 41.35 500 1 10 1
CTB 41.35 600/1A 5VA Kl.1 CTB 41.35 600 1 5 1
CTB 41.35 600/1A 10VA Kl.1 CTB 41.35 600 1 10 1
CTB 41.35 750/1A 5VA Kl.1 CTB 41.35 750 1 5 1
CTB 41.35 750/1A 10VA Kl.1 CTB 41.35 750 1 10 1
CTB 41.35 800/1A 5VA Kl.1 CTB 41.35 800 1 5 1
CTB 41.35 800/1A 10VA Kl.1 CTB 41.35 800 1 10 1
CTB 41.35 1000/1A 5VA Kl.1 CTB 41.35 1000 1 5 1
CTB 41.35 1000/1A 10VA Kl.1 CTB 41.35 1000 1 10 1
