ASK 421.4

PDF
Description

Description

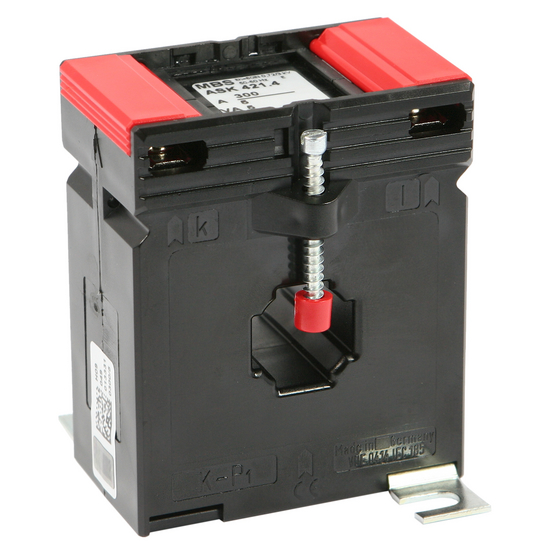

Plug-in current transformer for primary nominal currents from 60 A up to 500 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 0.5 and 1.

Technical Data

  • Therm. nominal continuous current Icth: 1,0 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 0.72 kV
  • Isolation test voltage: 3 kV, Ueff, 50 Hz, 1 min.
  • Nominal rated frequency: 50...60 Hz
  • Isolation class: E
  • Bus bar 1: 20 x 10 mm
  • Round conductor: 20 mm

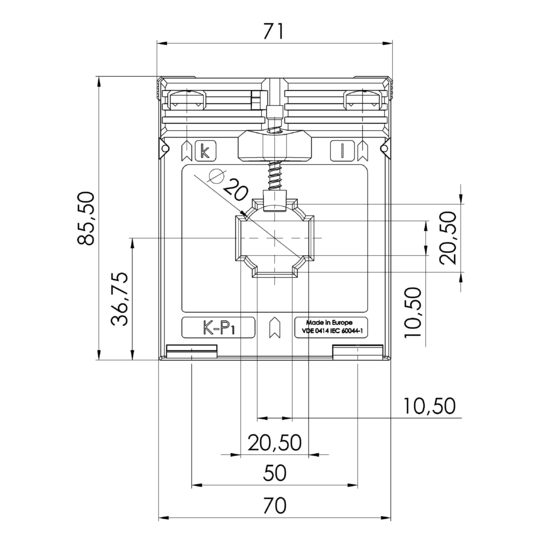

  • Width: 71 mm
  • Height: 85,5 mm

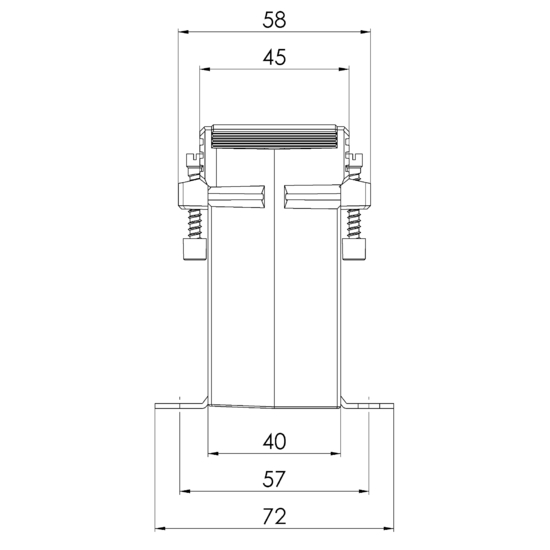

  • Depth: 58 mm



type description type name type number primary current secondary current VA accuracy
ASK 421.4 40/1A 1,5VA Kl.1ASK421.44011,51
ASK 421.4 50/1A 1,5VA Kl.1ASK421.45011,51
ASK 421.4 50/1A 2,5VA Kl.1ASK421.45012,51
ASK 421.4 60/1A 1,5VA Kl.1ASK421.46011,51
ASK 421.4 60/1A 2,5VA Kl.1ASK421.46012,51
ASK 421.4 75/1A 2,5VA Kl.1ASK421.47512,51
ASK 421.4 75/1A 3,75VA Kl.1ASK421.47513,751
ASK 421.4 80/1A 2,5VA Kl.1ASK421.48012,51
ASK 421.4 80/1A 3,75VA Kl.1ASK421.48013,751
ASK 421.4 80/1A 5VA Kl.1ASK421.480151
ASK 421.4 100/1A 2,5VA Kl.1ASK421.410012,51
ASK 421.4 100/1A 5VA Kl.1ASK421.4100151
ASK 421.4 125/1A 2,5VA Kl.1ASK421.412512,51
ASK 421.4 125/1A 5VA Kl.1ASK421.4125151
ASK 421.4 125/1A 10A Kl.1ASK421.41251101
ASK 421.4 150/1A 2,5VA Kl.1ASK421.415012,51
ASK 421.4 150/1A 5VA Kl.1ASK421.4150151
ASK 421.4 150/1A 10VA Kl.1ASK421.41501101
ASK 421.4 200/1A 2,5VA Kl.1ASK421.420012,51
ASK 421.4 200/1A 5VA Kl.1ASK421.4200151
ASK 421.4 200/1A 10VA Kl.1ASK421.42001101
ASK 421.4 200/1A 15VA Kl.1ASK421.42001151
ASK 421.4 250/1A 5VA Kl.1ASK421.4250151
ASK 421.4 250/1A 10VA Kl.1ASK421.42501101
ASK 421.4 250/1A 15VA Kl.1ASK421.42501151
ASK 421.4 300/1A 5VA Kl.1ASK421.4300151
ASK 421.4 300/1A 10VA Kl.1ASK421.43001101
ASK 421.4 300/1A 15VA Kl.1ASK421.43001151
ASK 421.4 400/1A 5VA Kl.1ASK421.4400151
ASK 421.4 400/1A 10VA Kl.1ASK421.44001101
ASK 421.4 400/1A 15VA Kl.1ASK421.44001151
ASK 421.4 500/1A 5VA Kl.1ASK421.4500151
ASK 421.4 500/1A 10VA Kl.1ASK421.45001101
ASK 421.4 500/1A 15VA Kl.1ASK421.45001151
ASK 421.4 40/5A 1,5VA Kl.1ASK421.44051,51
ASK 421.4 50/5A 1,5VA Kl.1ASK421.45051,51
ASK 421.4 50/5A 2,5VA Kl.1ASK421.45052,51
ASK 421.4 60/5A 1,5VA Kl.1ASK421.46051,51
ASK 421.4 60/5A 2,5VA Kl.1ASK421.46052,51
ASK 421.4 75/5A 2,5VA Kl.1ASK421.47552,51
ASK 421.4 75/5A 3,75VA Kl.1ASK421.47553,751
ASK 421.4 80/5A 2,5VA Kl.1ASK421.48052,51
ASK 421.4 80/5A 3,75VA Kl.1ASK421.48053,751
ASK 421.4 100/5A 2,5VA Kl.1ASK421.410052,51
ASK 421.4 100/5A 5VA Kl.1ASK421.4100551
ASK 421.4 125/5A 2,5VA Kl.1ASK421.412552,51
ASK 421.4 125/5A 5VA Kl.1ASK421.4125551
ASK 421.4 125/5A 10VA Kl.1ASK421.41255101
ASK 421.4 150/5A 2,5VA Kl.1ASK421.415052,51
ASK 421.4 150/5A 5VA Kl.1ASK421.4150551
ASK 421.4 150/5A 10VA Kl.1ASK421.41505101
ASK 421.4 200/5A 2,5VA Kl.1ASK421.420052,51
ASK 421.4 200/5A 5VA Kl.1ASK421.4200551
ASK 421.4 200/5A 10VA Kl.1ASK421.42005101
ASK 421.4 200/5A 15VA Kl.1ASK421.42005151
ASK 421.4 250/5A 5VA Kl.1ASK421.4250551
ASK 421.4 250/5A 10VA Kl.1ASK421.42505101
ASK 421.4 250/5A 15VA Kl.1ASK421.42505151
ASK 421.4 300/5A 5VA Kl.1ASK421.4300551
ASK 421.4 300/5A 10VA Kl.1ASK421.43005101
ASK 421.4 300/5A 15VA Kl.1ASK421.43005151
ASK 421.4 400/5A 5VA Kl.1ASK421.4400551
ASK 421.4 400/5A 10VA Kl.1ASK421.44005101
ASK 421.4 400/5A 15VA Kl.1ASK421.44005151
ASK 421.4 500/5A 10VA Kl.1ASK421.45005101
ASK 421.4 500/5A 15VA Kl.1ASK421.45005151
