ASK 318.3

PDF
Description

Description

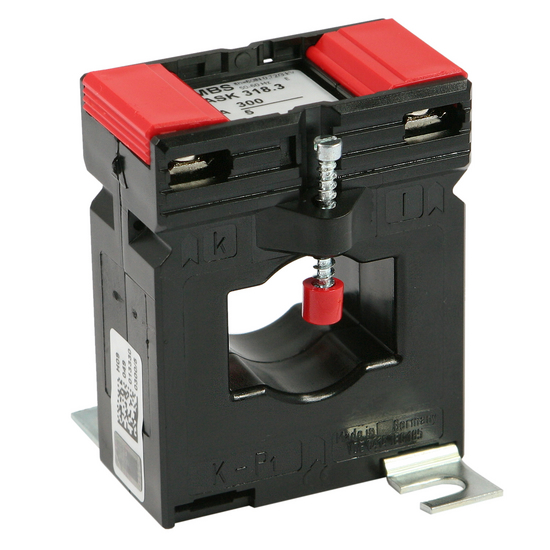

Plug-in current transformer for primary nominal currents from 60 A up to 750 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 0.5 and 1.

Technical Data

  • Therm. nominal continuous current Icth: 1,0 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 0.72 kV
  • Isolation test voltage: 3 kV, Ueff, 50 Hz, 1 min.
  • Nominal rated frequency: 50...60 Hz
  • Isolation class: E

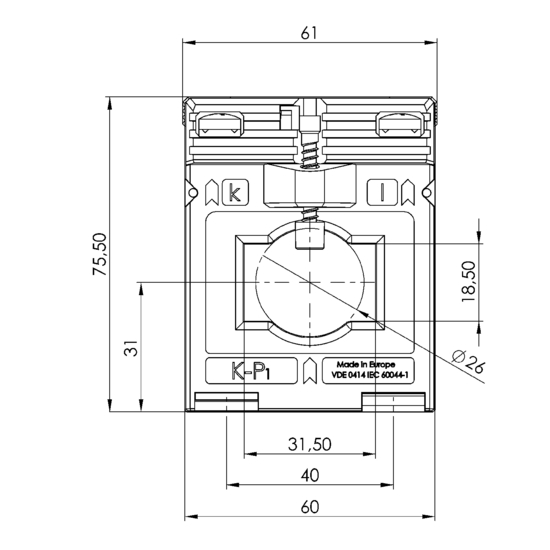

  • Bus bar 1: 31 x 18 mm
  • Round conductor: 26 mm

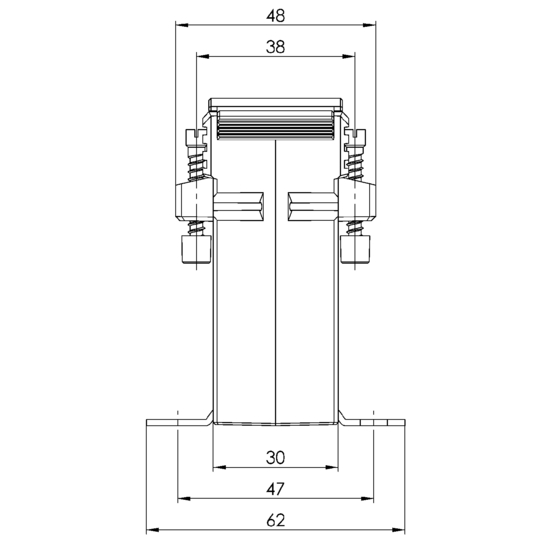

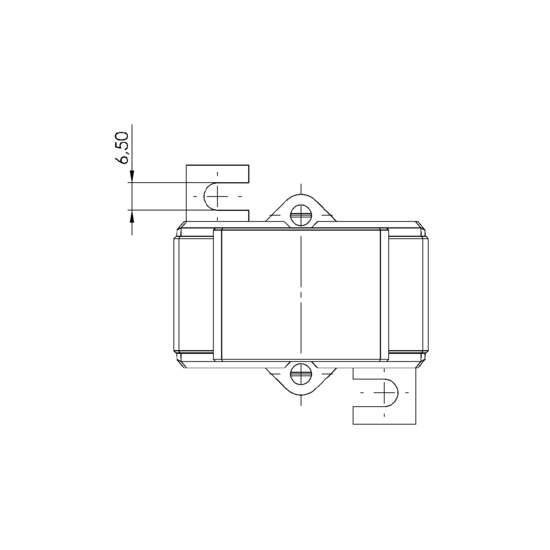

  • Width: 61 mm
  • Height: 75,5 mm
  • Depth: 48 mm



type description type name type number primary current secondary current VA accuracy
ASK 318.3 60/5A 1VA Kl.1 ASK 318.3 60 5 1 1
ASK 318.3 80/5A 1,5VA Kl.1 ASK 318.3 80 5 1,5 1
ASK 318.3 100/5A 1,5VA Kl.1 ASK 318.3 100 5 1,5 1
ASK 318.3 100/5A 2,5VA Kl.1 ASK 318.3 100 5 2,5 1
ASK 318.3 150/5A 1,5VA Kl.1 ASK 318.3 150 5 1,5 1
ASK 318.3 150/5A 2,5VA Kl.1 ASK 318.3 150 5 2,5 1
ASK 318.3 200/5A 2,5VA Kl.1 ASK 318.3 200 5 2,5 1
ASK 318.3 200/5A 3,75VA Kl.1 ASK 318.3 200 5 3,75 1
ASK 318.3 250/5A 2,5VA Kl.1 ASK 318.3 250 5 2,5 1
ASK 318.3 250/5A 5VA Kl.1 ASK 318.3 250 5 5 1
ASK 318.3 300/5A 2,5VA Kl.1 ASK 318.3 300 5 2,5 1
ASK 318.3 300/5A 5VA Kl.1 ASK 318.3 300 5 5 1
ASK 318.3 400/5A 2,5VA Kl.1 ASK 318.3 400 5 2,5 1
ASK 318.3 400/5A 5VA Kl.1 ASK 318.3 400 5 5 1
ASK 318.3 400/5A 7,5VA Kl.1 ASK 318.3 400 5 7,5 1
ASK 318.3 400/5A 10VA Kl.1 ASK 318.3 400 5 10 1
ASK 318.3 500/5A 2,5VA Kl.1 ASK 318.3 500 5 2,5 1
ASK 318.3 500/5A 5VA Kl.1 ASK 318.3 500 5 5 1
ASK 318.3 500/5A 10VA Kl.1 ASK 318.3 500 5 10 1
ASK 318.3 600/5A 2,5VA Kl.1 ASK 318.3 600 5 2,5 1
ASK 318.3 600/5A 5VA Kl.1 ASK 318.3 600 5 5 1
ASK 318.3 600/5A 10VA Kl.1 ASK 318.3 600 5 10 1
ASK 318.3 80/1A 1,5VA Kl.1 ASK 318.3 80 1 1,5 1
ASK 318.3 100/1A 1,5VA Kl.1 ASK 318.3 100 1 1,5 1
ASK 318.3 100/1A 2,5VA Kl.1 ASK 318.3 100 1 2,5 1
ASK 318.3 150/1A 1,5VA Kl.1 ASK 318.3 150 1 1,5 1
ASK 318.3 150/1A 2,5VA Kl.1 ASK 318.3 150 1 2,5 1
ASK 318.3 200/1A 2,5VA Kl.1 ASK 318.3 200 1 2,5 1
ASK 318.3 200/1A 3,75VA Kl.1 ASK 318.3 200 1 3,75 1
ASK 318.3 200/1A 5VA Kl.1 ASK 318.3 200 1 5 1
ASK 318.3 250/1A 2,5VA Kl.1 ASK 318.3 250 1 2,5 1
ASK 318.3 250/1A 5VA Kl.1 ASK 318.3 250 1 5 1
ASK 318.3 300/1A 2,5VA Kl.1 ASK 318.3 300 1 2,5 1
ASK 318.3 300/1A 5VA Kl.1 ASK 318.3 300 1 5 1
ASK 318.3 400/1A 2,5VA Kl.1 ASK 318.3 400 1 2,5 1
ASK 318.3 400/1A 5VA Kl.1 ASK 318.3 400 1 5 1
ASK 318.3 400/1A 7,5VA Kl.1 ASK 318.3 400 1 7,5 1
ASK 318.3 400/1A 10VA Kl.1 ASK 318.3 400 1 10 1
ASK 318.3 500/1A 2,5VA Kl.1 ASK 318.3 500 1 2,5 1
ASK 318.3 500/1A 5VA Kl.1 ASK 318.3 500 1 5 1
ASK 318.3 500/1A 10VA Kl.1 ASK 318.3 500 1 10 1
ASK 318.3 600/1A 2,5VA Kl.1 ASK 318.3 600 1 2,5 1
ASK 318.3 600/1A 5VA Kl.1 ASK 318.3 600 1 5 1
ASK 318.3 600/1A 10VA Kl.1 ASK 318.3 600 1 10 1
