ASK 31.6

PDF
Description

Description

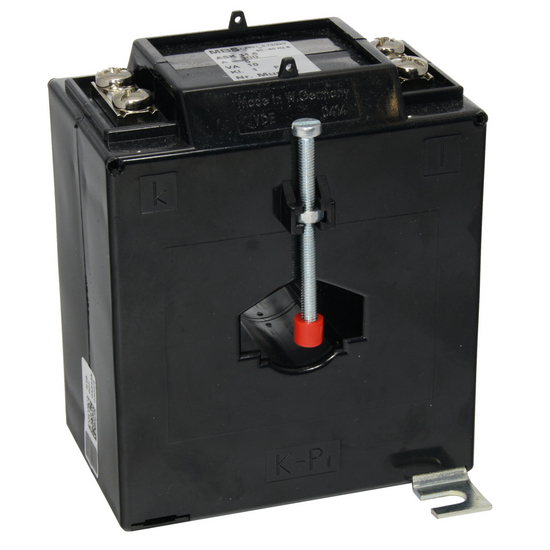

Plug-in current transformer for primary nominal currents from 40 A up to 750 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 0.5 and 1 (optional in class 0.2 and 0.5s)

Technical Data

  • Therm. nominal continuous current Icth: 1,0 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 0.72 kV
  • Isolation test voltage: 3 kV, Ueff, 50 Hz, 1 min.
  • Nominal rated frequency: 50...60 Hz
  • Isolation class: E
  • Bus bar 1: 30 x 10 mm
  • Bus bar 2: 20 x 13 mm
  • Round conductor: 23 mm

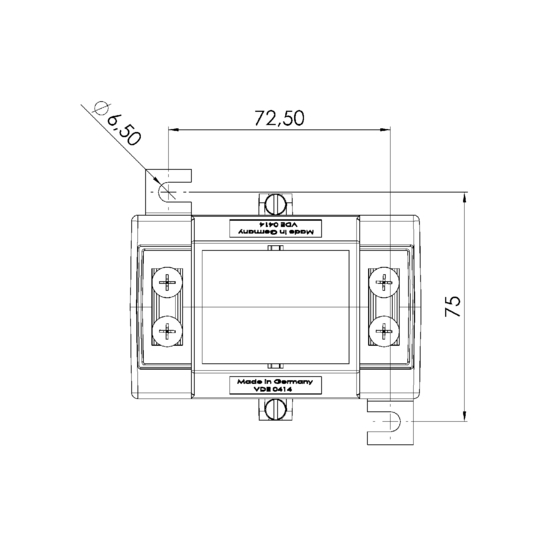

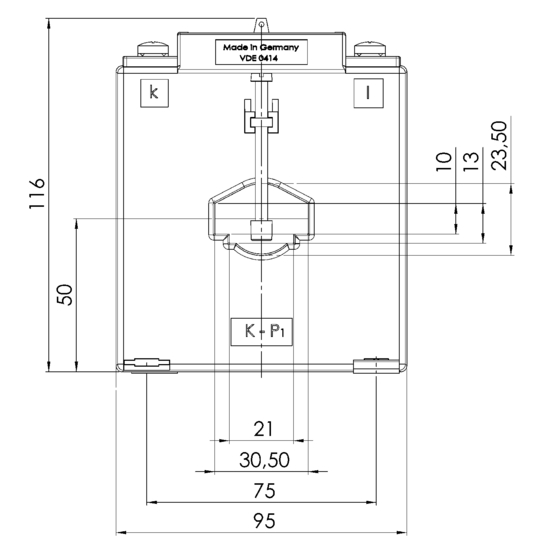

  • Width: 95 mm
  • Height: 116 mm

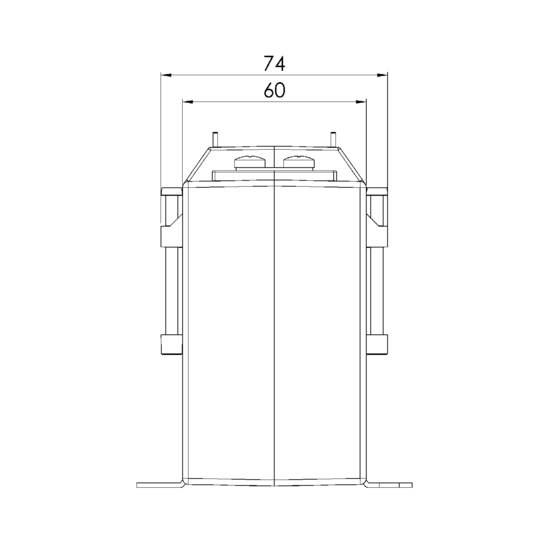

  • Depth: 74 mm



type description type name type number primary current secondary current VA accuracy
ASK 31.6 40/5A 1,5VA Kl.1 ASK 31.6 40 5 1,5 1
ASK 31.6 50/5A 2,5VA Kl.1 ASK 31.6 50 5 2,5 1
ASK 31.6 60/5A 2,5VA Kl.1 ASK 31.6 60 5 2,5 1
ASK 31.6 60/5A 3,75VA Kl.1 ASK 31.6 60 5 3,75 1
ASK 31.6 75/5A 2,5VA Kl.1 ASK 31.6 75 5 2,5 1
ASK 31.6 75/5A 5VA Kl.1 ASK 31.6 75 5 5 1
ASK 31.6 80/5A 2,5VA Kl.1 ASK 31.6 80 5 2,5 1
ASK 31.6 80/5A 5VA Kl.1 ASK 31.6 80 5 5 1
ASK 31.6 80/5A 10VA Kl.1 ASK 31.6 80 5 10 1
ASK 31.6 100/5A 2,5VA Kl.1 ASK 31.6 100 5 2,5 1
ASK 31.6 100/5A 5VA Kl.1 ASK 31.6 100 5 5 1
ASK 31.6 100/5A 10VA Kl.1 ASK 31.6 100 5 10 1
ASK 31.6 150/5A 5VA Kl.1 ASK 31.6 150 5 5 1
ASK 31.6 150/5A 10VA Kl.1 ASK 31.6 150 5 10 1
ASK 31.6 150/5A 15VA Kl.1 ASK 31.6 150 5 15 1
ASK 31.6 200/5A 5VA Kl.1 ASK 31.6 200 5 5 1
ASK 31.6 200/5A 10VA Kl.1 ASK 31.6 200 5 10 1
ASK 31.6 200/5A 15VA Kl.1 ASK 31.6 200 5 15 1
ASK 31.6 200/5A 30VA Kl.1 ASK 31.6 200 5 30 1
ASK 31.6 250/5A 5VA Kl.1 ASK 31.6 250 5 5 1
ASK 31.6 250/5A 10VA Kl.1 ASK 31.6 250 5 10 1
ASK 31.6 250/5A 15VA Kl.1 ASK 31.6 250 5 15 1
ASK 31.6 250/5A 30VA Kl.1 ASK 31.6 250 5 30 1
ASK 31.6 300/5A 5VA Kl.1 ASK 31.6 300 5 5 1
ASK 31.6 300/5A 10VA Kl.1 ASK 31.6 300 5 10 1
ASK 31.6 300/5A 15VA Kl.1 ASK 31.6 300 5 15 1
ASK 31.6 300/5A 30VA Kl.1 ASK 31.6 300 5 30 1
ASK 31.6 400/5A 5VA Kl.1 ASK 31.6 400 5 5 1
ASK 31.6 400/5A 10VA Kl.1 ASK 31.6 400 5 10 1
ASK 31.6 400/5A 15VA Kl.1 ASK 31.6 400 5 15 1
ASK 31.6 400/5A 30VA Kl.1 ASK 31.6 400 5 30 1
ASK 31.6 500/5A 5VA Kl.1 ASK 31.6 500 5 5 1
ASK 31.6 500/5A 10VA Kl.1 ASK 31.6 500 5 10 1
ASK 31.6 500/5A 15VA Kl.1 ASK 31.6 500 5 15 1
ASK 31.6 500/5A 30VA Kl.1 ASK 31.6 500 5 30 1
ASK 31.6 600/5A 5VA Kl.1 ASK 31.6 600 5 5 1
ASK 31.6 600/5A 10VA Kl.1 ASK 31.6 600 5 10 1
ASK 31.6 600/5A 15VA Kl.1 ASK 31.6 600 5 15 1
ASK 31.6 600/5A 30VA Kl.1 ASK 31.6 600 5 30 1
ASK 31.6 750/5A 5VA Kl.1 ASK 31.6 750 5 5 1
ASK 31.6 750/5A 10VA Kl.1 ASK 31.6 750 5 10 1
ASK 31.6 750/5A 15VA Kl.1 ASK 31.6 750 5 15 1
ASK 31.6 750/5A 30VA Kl.1 ASK 31.6 750 5 30 1
ASK 31.6 60/1A 2, 5VA Kl.1 ASK 31.6 60 1 2,5 1
ASK 31.6 60/1A 3,75VA Kl.1 ASK 31.6 60 1 3,75 1
ASK 31.6 75/1A 2,5VA Kl.1 ASK 31.6 75 1 2,5 1
ASK 31.6 75/1A 5VA Kl.1 ASK 31.6 75 1 5 1
ASK 31.6 80/1A 2,5VA Kl.1 ASK 31.6 80 1 2,5 1
ASK 31.6 80/1A 5VA Kl.1 ASK 31.6 80 1 5 1
ASK 31.6 80/1A 10VA Kl.1 ASK 31.6 80 1 10 1
ASK 31.6 100/1A 2,5VA Kl.1 ASK 31.6 100 1 2,5 1
ASK 31.6 100/1A 5VA Kl.1 ASK 31.6 100 1 5 1
ASK 31.6 100/1A 10VA Kl.1 ASK 31.6 100 1 10 1
ASK 31.6 150/1A 5VA Kl.1 ASK 31.6 150 1 5 1
ASK 31.6 150/1A 10VA Kl.1 ASK 31.6 150 1 10 1
ASK 31.6 150/1A 15VA Kl.1 ASK 31.6 150 1 15 1
ASK 31.6 200/1A 5VA Kl.1 ASK 31.6 200 1 5 1
ASK 31.6 200/1A 10VA Kl.1 ASK 31.6 200 1 10 1
ASK 31.6 200/1A 15VA Kl.1 ASK 31.6 200 1 15 1
ASK 31.6 200/1A 30VA Kl.1 ASK 31.6 200 1 30 1
ASK 31.6 250/1A 5VA Kl.1 ASK 31.6 250 1 5 1
ASK 31.6 250/1A 10VA Kl.1 ASK 31.6 250 1 10 1
ASK 31.6 250/1A 15VA Kl.1 ASK 31.6 250 1 15 1
ASK 31.6 250/1A 30VA Kl.1 ASK 31.6 250 1 30 1
ASK 31.6 300/1A 5VA Kl.1 ASK 31.6 300 1 5 1
ASK 31.6 300/1A 10VA Kl.1 ASK 31.6 300 1 10 1
ASK 31.6 300/1A 15VA Kl.1 ASK 31.6 300 1 15 1
ASK 31.6 300/1A 30VA Kl.1 ASK 31.6 300 1 30 1
ASK 31.6 400/1A 5VA Kl.1 ASK 31.6 400 1 5 1
ASK 31.6 400/1A 10VA Kl.1 ASK 31.6 400 1 10 1
ASK 31.6 400/1A 15VA Kl.1 ASK 31.6 400 1 15 1
ASK 31.6 400/1A 30VA Kl.1 ASK 31.6 400 1 30 1
ASK 31.6 500/1A 5VA Kl.1 ASK 31.6 500 1 5 1
ASK 31.6 500/1A 10VA Kl.1 ASK 31.6 500 1 10 1
ASK 31.6 500/1A 15VA Kl.1 ASK 31.6 500 1 15 1
ASK 31.6 500/1A 30VA Kl.1 ASK 31.6 500 1 30 1
ASK 31.6 600/1A 5VA Kl.1 ASK 31.6 600 1 5 1
ASK 31.6 600/1A 10VA Kl.1 ASK 31.6 600 1 10 1
ASK 31.6 600/1A 15VA Kl.1 ASK 31.6 600 1 15 1
ASK 31.6 600/1A 30VA Kl.1 ASK 31.6 600 1 30 1
ASK 31.6 750/1A 5VA Kl.1 ASK 31.6 750 1 5 1
ASK 31.6 750/1A 10VA Kl.1 ASK 31.6 750 1 10 1
ASK 31.6 750/1A 15VA Kl.1 ASK 31.6 750 1 15 1
ASK 31.6 750/1A 30VA Kl.1 ASK 31.6 750 1 30 1
