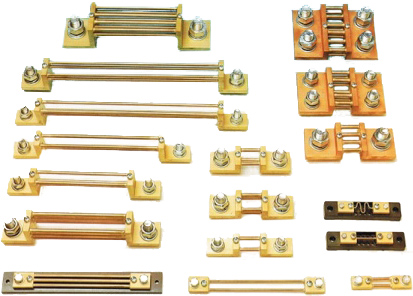

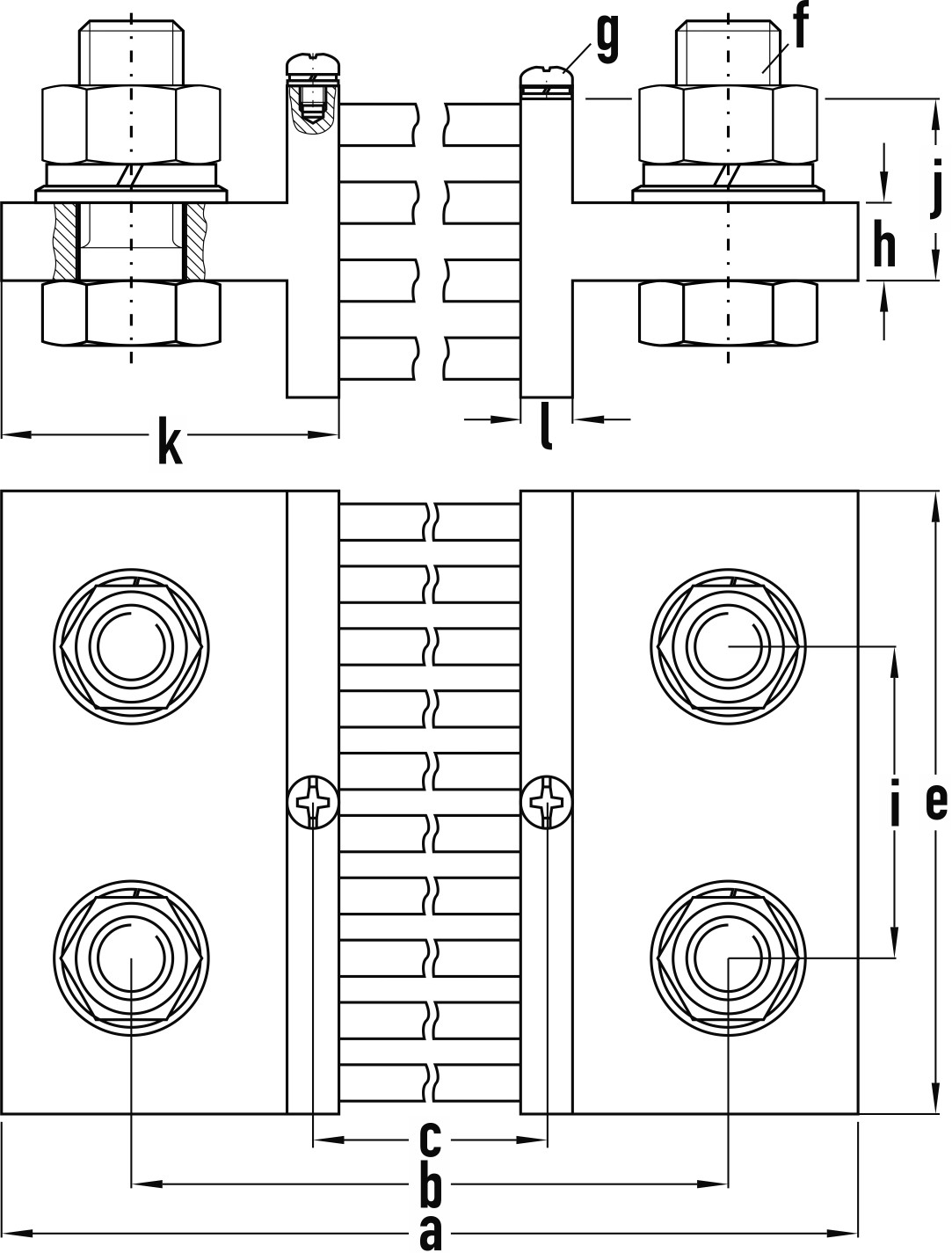

NW 200 - Shunt 200 mV
Beschreibung
Allgemeine Hinweise
Bitte beachten Sie bei der Montage:
1. Die Nebenwiderstände können waagerecht oder senkrecht angebracht werden. Wir empfehlen den waagerechten Einbau, auf Grund der besseren Wärmeabfuhr.
2. Die Kontaktfläche sollte vollständig verwendet werden.
3. Die Kontaktfläche sollte sauber sein.
4. Die Schrauben müssen fest angezogen werden.
5. Die Widerstände sollten ausreichend gekühlt werden.

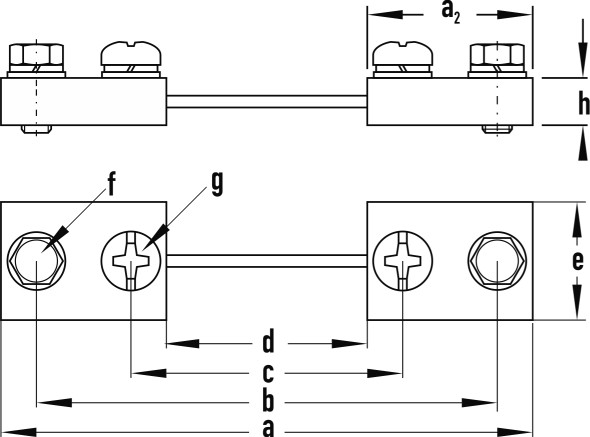

6. Bei der Bestellung bitte die Bauform angeben (…A/…mV Form A) Anwendung
Nebenwiderstände werden zur indirekten Erfassung von elektrischen Strömen hoher Stromstärken verwendet.
Funktionsprinzip
Der den Nebenwiderstand durchfließende Strom erzeugt einen Spannungsabfall, welcher mit einem parallel geschalteten Messgerät gemessen werden kann. Durch die Parallelschaltung von Nebenwiderstand und Messgerät ist somit die Verwendung von Spannungsmessgeräten zur Strommessung bzw. eine Messbereichserweiterung vorhandener Strommessgeräten möglich.
Fertigungsvorschriften
DIN EN 60051
DIN 43703
Genauigkeit
Klasse 0,5 (Standard)
Klasse 0,2 (optional)
Klasse 0,1 (optional)
Einsatzbedingungen Arbeitstemperaturbereich -10° - +60° C
Lagertemperatur -25° - +70° C
