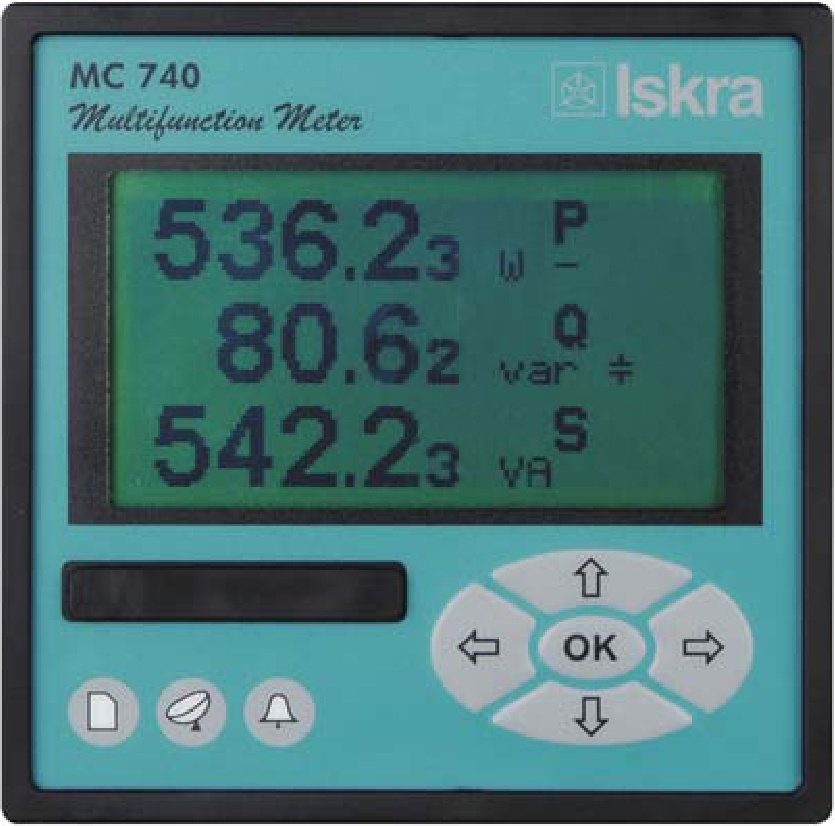

MC 740
Eigenschaften
- Messung der Momentanwerte von über 130 Messgrößen (U, I, P, Q, S, PF, PA, f, φ, THD, MD, Energieverbrauch, Energiekosten nach Tarifen, usw.)
- Genauigkeitsklasse 0.5
- Messung von 40 Minimal- und Maximalwerten in verschiedenen Zeitperioden
- 32 einstellbare Alarme
- Frequenzbereich von 16 Hz bis 400 Hz
- Serielle RS 232, RS 485 oder Ethernet Schnittstelle
- MODBUS- und DNP3-Kommunikationsprotokoll
- MMC-Karte zur Geräteeinstellung und für Upgrades
- Bis zu 4 Ein- oder Ausgänge (Analogausgang, Impulsausgang, Alarmausgang, Tarifeingang)
- Zusätzliche serielle Schnittstelle (COM 2)
- Universalhilfsspannungsversorgung für AC/DC oder AC-Hilfsspannungsversorgung für Nennspannungen
- LCD- Grafikdisplay; 128 x 64 Pixel mit Hintergrundbeleuchtung
- Automatische Bereichsermittlung von Nennstrom und Nennspannung (bis max. 12,5 A / 750 V)
- Einstellbare Tarifuhr zur Kostenberechnung des Energieverbrauchs in einer beliebigen Währung
- Individuell gestaltbare Displayanzeigen
- Wahlmöglichkeit zwischen 7 Sprachen
- Benutzerfreundliche PC-Software MiQen
Allgemeines
Das MC 740 dient zur Messung und Überwachung von elektrischen Größen in ein- oder dreiphasigen Netzen. Die Messung erfolgt durch ein schnelles Abfragen der Effektivwerte von Strom und Spannung. Der eingebaute Mikroprozessor berechnet dann die hieraus resultierenden Größen (Spannung, Strom, Frequenz, Energie, Leistung, Leistungsfaktor, Klirrfaktor, Phasenwinkel, usw.) aus den vorher gemessenen Werten. Das Instrument verfügt über die Einstellmöglichkeit von über 32 Ereignismeldungen. Über die Schnittstelle (serielle RS 232/RS 485 oder Ethernet) kann standortfern das MC 740 eingestellt, sowie auch die Messwerteanzeige erfolgen. Das Instrument dient auch als Energiezähler zur Kostenerfassung in verschiedenen Tarifen. Der Tarifeingang und die interne Tarifuhr sind individuell einstellbar. Bei der Tarifuhreinstellung kann man unter vier Zeitabschnitten und vier Arbeitsgruppen, bzw. dem Energiepreis für jeden Zeitraum und jede Arbeitsgruppe wählen. Zusätzlich sind noch 20 Marken zum Setzen von Feiertagen bzw. von Tagen an denen besondere Regeln gelten, möglich. Als Elektrizitätszähler erfasst das MC 740 die Energie in allen Quadranten in vier Tarifen.
Technische Daten
EU-Bestimmungen:
Niederspannungsrichtlinie:
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
URLRS 53/00
(Vorschrift 2006/95/EC für Niederspannung):
SIST EN 61010-1: 2002
Sicherheitsbestimmungen für elektrische Betriebsmittel im Mess-, Steuer-, Regel- und Laborbereich, Teil 1: Allgemeine Bestimmungen
Richtlinie zur elektromagnetischen Verträglichkeit (EMV)
Sicherheit:
| Schutz: | Schutzklasse II |
| 600 V rms, Installations-Kategorie II | |
| 300 V rms, Installations-Kategorie III | |
| Verschmutzungsgrad 2 | |
| gemäß SIST EN 61010-1: 2002 | |
| Gehäusewerkstoff: | PC/ABS |
| selbstverlöschend gemäß UL 94 V-0 | |
| Schutzart: | IP 52 (IP 00 für Anschlussklemmen) |
| gemäß SIST EN 60529: 1997 | |

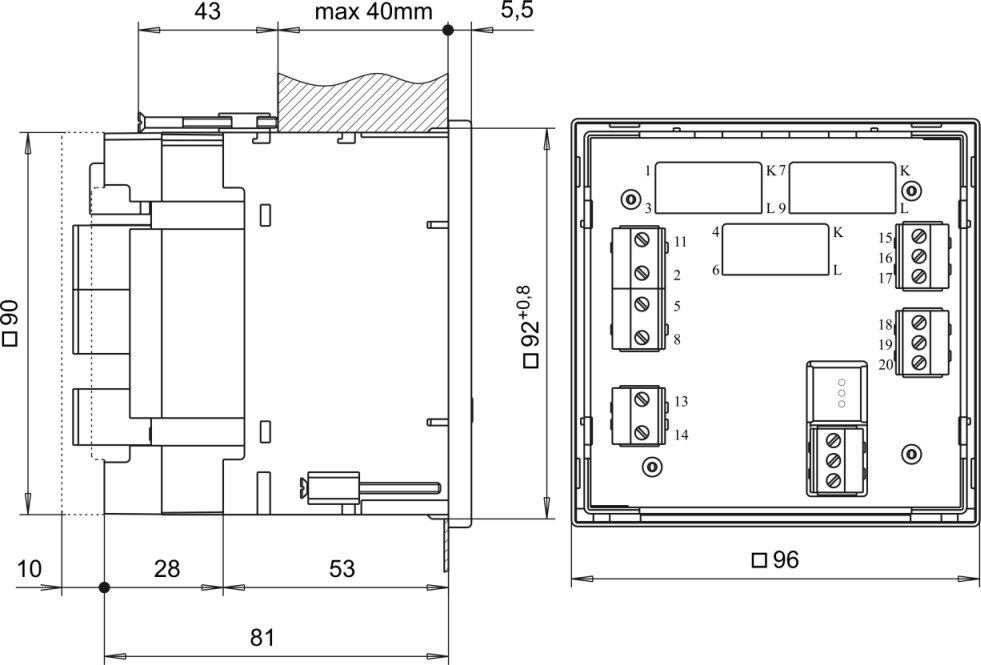

| Schalttafelausschnitt: | 92+0,8 mm |
| Gewicht: | max. 500 g |
| Umgebungsbedingungen: | |
| Arbeitstemperatur: | -10 bis +55°C |
| Lagertemperatur: | -40 bis +70°C |
| Durchschnittliche jährliche Feuchtigkeit: | ≤ 75% rel. Feuchte |
Eingänge
| Eingangssignale | Strom | Spannung |
| Nennfrequenz | 50, 60 Hz | |
| Frequenz-Messbereich | 16−400 Hz | |
| Nennwert (In, Un) | 5 A | 500 VL-N |
| Maximalwert | 12.5 A | 750 VL-N |
| Verbrauch | < 0.1 VA | < 0.1 VA |
Hilfsspannung
| Hilfsspannung | Universal | AC |
| Nennspannung AC | 48−230V | 57.7 & 63.5 / 100 & 110 / 230 / 400 / 500V |
| Nennfrequenz | 40−65 Hz | 40−65 Hz |
| Nennspannung DC | 20−300 V | - |
| Verbrauch | < 5 VA | < 7 VA |
