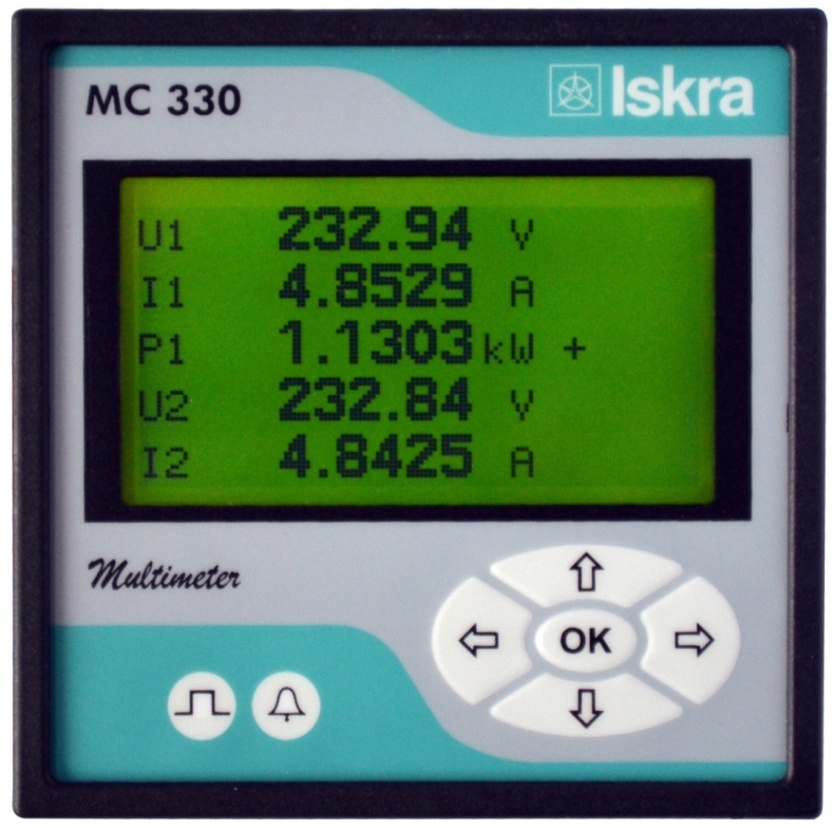

MC 320/330
Beschreibung
Eigenschaften
- Messung von Momentanwerten von mehr als 60 Eingangsgrößen (U, I, P, Q, S, PF, PA, f, φ, THD, MD …) - (nur MC330)
- 4 Energiezähler
- Genauigkeitsklasse 0,5 (für U, I, P), 1 (Wirk-energie)
- Frequenzbereich von 16 Hz bis 400 Hz
- Bis zu 2 Tarifeingänge (Option)
- Bis zu 2 Impuls- oder Relaisausgänge (Option)
- AC-Hilfsspannung oder (optional) Universal-Hilfsspannung (AC/DC)
- Grafisches LC-Display (128 x 64 Dots mit Hintergrundbeleuchtung)
- Automatische Bereichswahl für den Nennstrom
- (max. 12,5A) und optional für die Spannung
- Konfigurierbare Messwertanzeige
- 13 auswählbare Fremdsprachen
- Optionale serielle Schnittstelle mit max. 115.200 bit/s (RS 485 oder RS 232)
- Unterstützung des MODBUS-Protokolls
- Anwenderfreundliche PC-Software MiQen für die Geräteeinstellung und Messwertanzeige
Allgemeines
Das Gerät ist vorgesehen für die Messung, Analyse und Anzeige in ein- und dreiphasigen Netzen. Echte Effektivwert-Messungen (TRMS) von Spannungen und Strömen werden durch ein schnelles Mikroprozessorsystem ermöglicht.
Technische Daten
EU-Bestimmungen:
Niederspannungsrichtlinie:
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
URLRS 53/00
(Vorschrift 2006/95/EC für Niederspannung):
SIST EN 61010-1: 2002
Sicherheitsbestimmungen für elektrische Betriebsmittel im Mess-, Steuer-, Regel- und Laborbereich, Teil 1: Allgemeine Bestimmungen
Richtlinie zur elektromagnetischen Verträglichkeit (EMV)
Sicherheit:
| Schutz: | Schutzklasse II |
| 600 V rms, Installations-Kategorie II | |
| 300 V rms, Installations-Kategorie III | |
| Verschmutzungsgrad 2 | |
| gemäß SIST EN 61010-1: 2002 | |
| Gehäusewerkstoff: | PC/ABS |
| selbstverlöschend gemäß UL 94 V-0 | |
| Schutzart: | IP 52 (IP 00 für Anschlussklemmen) |
| gemäß SIST EN 60529: 1997 | |
| Schalttafelausschnitt: | 92+0,8 mm |
| Gewicht: | max. 500 g |
| Umgebungsbedingungen: | |
| Arbeitstemperatur: | -10 bis +55°C |
| Lagertemperatur: | -40 bis +70°C |
| Durchschnittliche jährliche Feuchtigkeit: | ≤ 75% rel. Feuchte |
Eingänge
| Eingangssignale | Strom | Spannung |
| Nennfrequenz | 50, 60 Hz | |
| Frequenz-Messbereich | 16-400 Hz | |
| Nennwert (In, Un) | 1 / 5 A | 75, 120, 250, 500 VL-N |
| Maximalwert | 12.5 A | 600 VL-N |
| Verbrauch | < 0.1 VA | < 0.1 VA |
Hilfsspannung
| Hilfsspannung | Universal | AC |
| Nennspannung AC | 48-276 V | 57.7 & 63.5 / 100 & 110 / 230 / 400 |
| Nennfrequenz | 40-65 Hz | 40-65 Hz |
| Nennspannung DC | 20-300 V | - |
| Verbrauch | < 3 VA | < 3 VA |
