MT 416 - Programmierbarer AC-Spannungsmessumformer

PDF
Beschreibung

Beschreibung

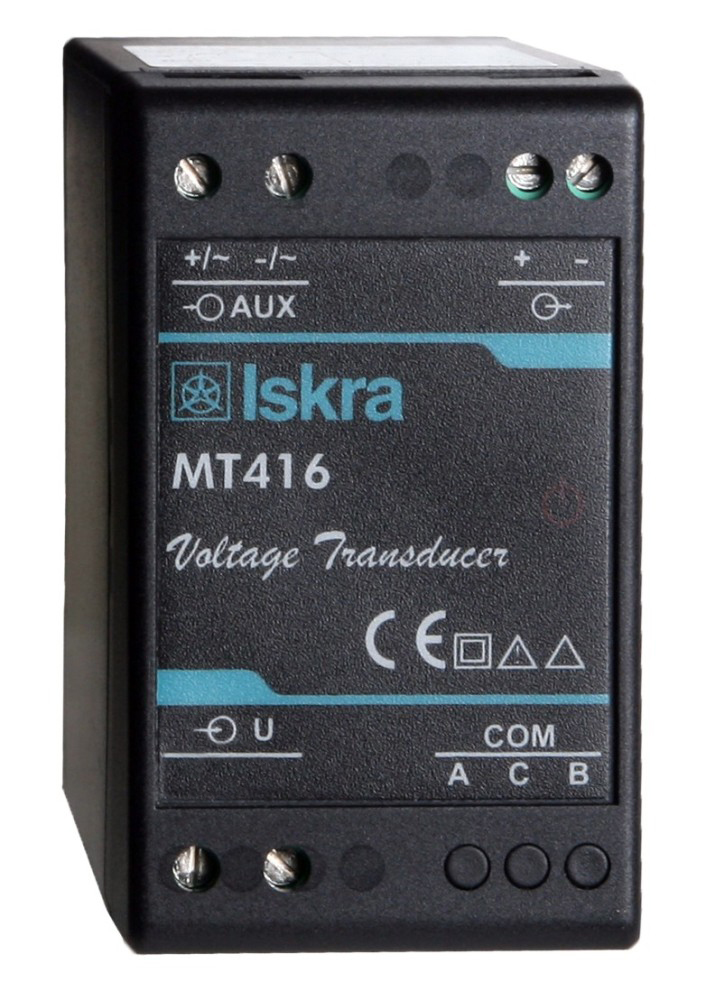

MT416 Programmierbarer AC Spannungsmessumformer

Eigenschaften

  • Messungen von Effektivspannung, Frequenz und Klirrfaktor
  • Genauigkeitsklasse 0.5 (EN 60688)
  • Eingangsfrequenzbereiche: 50/60 Hz, 400 Hz
  • RS 232/RS 485 Schnittstelle (optional) mit bis zu  115200 bit/s und USB 2.0-Schnittstelle
  • MODBUS-Protokoll
  • Hilfsspannungsversorgung über internen Transformator oder universelles AC/DC-Modul
  • Automatische Bereichswahl für Spannungsmessung (max. 600 VL-N)
  • Gehäuse für DIN-Hutschienen-Montage
  • Anwenderfreundliche MiQen-Software

Beschreibung

Der MT416 ist vorgesehen für die Messung und Überwachung von einphasigen Spannungen und Frequenzen. Der Spannungseingang ist durch den Einsatz eines Spannungsübertragers elektrisch vom System isoliert. Durch das schnelle Sampling von Spannungssignalen wird der Effektivwert ermittelt und die Erfassung von schnellen Transienten ermöglicht.
Ein eingebautes Mikrocontroller-System berechnet die Messwerte (Spannung, Frequenz, Klirrfaktor) aus den gemessenen Signalen. Die Messwerte können dann in einen lastunabhängigen DC-Strom oder eine DC-Spannung umgewandelt werden, welche der Eingangsgrösse proportional sind und für Regelungszwecke mit analogen und/oder digitalen Geräten genutzt werden können.

Der programmierbare Spannungs-Messumformer MT416 wird zur dauernden Überwachung von einphasigen Spannungen und Frequenzen eingesetzt. Der MT416 wird normalerweise nach Kundenwunsch programmiert. Der Endkunde kann dies jedoch auch mit der Einstellsoftware MiQen selbst durchführen. Eine serielle Datenübertragung ist über eine RS232- oder eine RS485-Schnittstelle bis zu einer maximalen Übertragungsgeschwindigkeit von 115200 Baud möglich. Die integrierte USB 2.0-Schnittstelle kann für eine schnelle Einstellung benutzt werden. Nach dem Einbau des MT 416 ist die USB-Schnittstelle nicht mehr zugänglich.



Technische Daten

Eingang   Ausgang
Nennwerte

62.5, 125, 250, 500 VL-N

Nennspannung (UN) 500 VL-N
Max. Messwert (dauernd) 600 VL-N
Max. Zulässiger Wert
(gemäß EN 60688)
2 × UN; 10 s
Eingangswiderstand 500 kOhm
Verbrauch U2/500 kOhm



 Frequenzmessung

Frequenzmessbereich
(nur für Frequenzmessungen)

16 ... 400 Hz



Der Analogausgang ist voll programmierbar und kann auf einen der 6 Bereiche (4 Strom- und 2 Spannungsbereiche) ohne Öffnen des Gerätes eingestellt werden.



Programmierbarer DC-Stromausgang:
Ausgangsbereiche 0 ... 100%

0 ... 1 mA
0 ... 5 mA
0 ... 10 mA
0/4 ... 20 mA

andere Bereiche möglich

Bereich 1
Bereich 2
Bereich 3
Bereich 4

durch MiQen-Software

Max. Spannungspegel 10 V
Maximaler Lastwiderstand: RB max =10 V / IoutN



Programmierbarer DC-Spannungsausgang:
Ausgangsbereiche 0 ... 100%

0 ... 1 V
0 ... 10 V

Andere Bereiche

Bereich 1
Bereich 2

über MiQen-Software

Max. Laststrom 20 mA
Min. Lastwiderstand RBmin= UoutN / 10 mA
