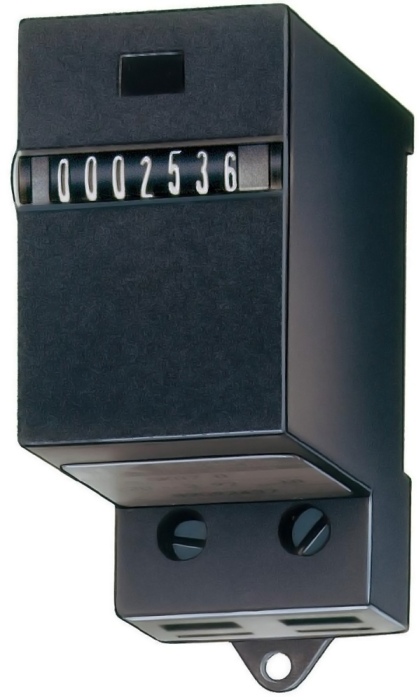

IDC30- Impulszähler

PDF
Beschreibung

Anwendungen

  • Baumaschinen
  • Gartengeräte
  • Gebrauchsfahrzeuge
  • Marine

Beschreibung

  • auch mit Multispannungseingang verfügbar
  • preisgünstiger Zähler
  • ausgezeichnete Qualität
  • lange Lebensdauer
  • unterschiedliche Frontrahmen lieferbar
  • alle notwendigen Zulassungen
  • Logo-Eindruck möglich



Elektrischer Anschluss: Klemmen für Kabelquerschnitt bis max. 2,5 mm2
max. Anzugsdrehmoment 0,8 Nm
Leistungsaufnahme:
(bei 20 °C)
bei 10 Imp/s: ca. 50 mW
bei 25 Imp/s: ca. 250 mW
bei 10 Imp/s: ca. 800 mVA
Nennspannungen: DC bei 10 Imp/s: 1,5/3/4,5/5/6/12 V DC –10 % +20 %
DC bei 25 Imp/s: 3/4,5/5/6/12/24 V DC ± 10 %
AC bei 10 Imp/s: 12/24/115/230 V AC ± 10 %
Zählfrequenz: max. 10 und 25 Imp/s
Impulsdauer: bei 10 Imp/s: min. 50 ms
bei 25 Imp/s: min. 20 ms
Einschaltdauer: 100%
Stellenzahl: 7
Zählweise: addierend
Zifferngröße: 1,2 x 4 mm optisch
Ziffernfarbe: weiß, Grund schwarz
Rückstellung: keine
Umgebungstemperatur: –10 ... +60 °C, nicht betauend
Einbaulage:  horizontal, andere auf Anfrage
Lebensdauer: > 50 x 106 Impulse
Schutzarten: IP 50 von vorne
UL-Zulassung: File E43429
Gehäuse: Kunststoff schwarz PC (Polycarbonat)
Gewicht: 55 g
Optionen: – Elektrischer Anschluss: Flachstecker 0,8 x 6,3 mm
– weitere Spannungen
– andere Ziffernfarbe
– Temperaturbereich je nach Ausführung
–30 ... +85 °C, –20 ... +70 °C
