WS 0011 - Einphasiger Wirkenergiezähler mit Impulsausgang
Beschreibung
Eigenschaften

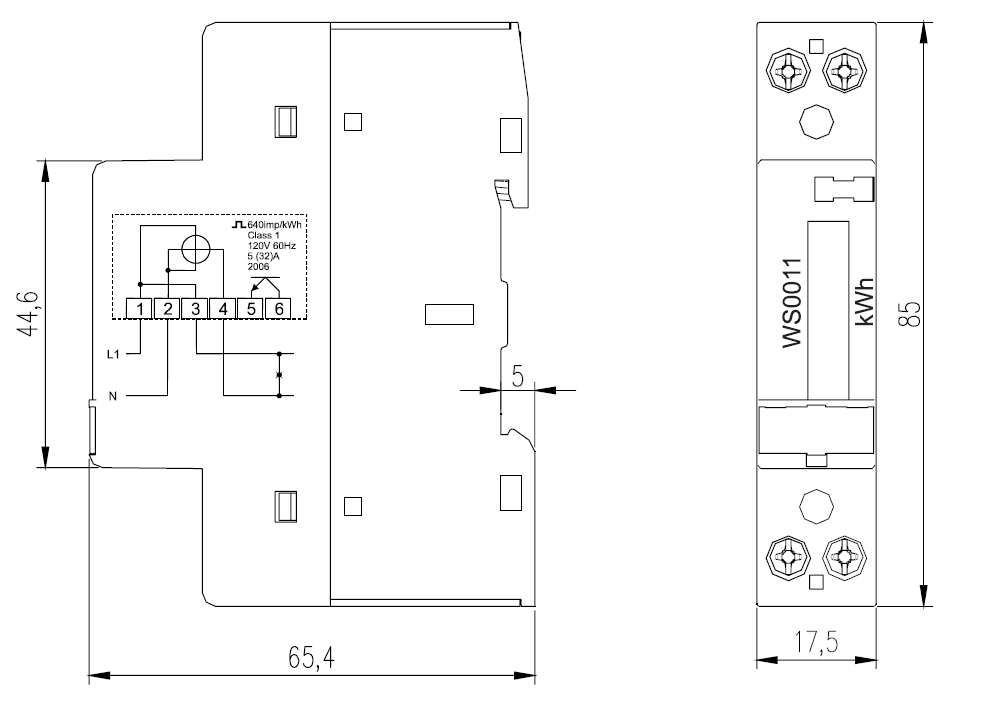

- Einphasiger, direkt messender Zähler für Tragschienen-Montage
- 7-stelliges Rollenzählwerk mit einer Aufl ösung von 100Wh
- Genauigkeitsklasse 1 gemäß EN62053-21 und EN62052-11
- Direktanschluss bis 32A
- Messbereich 5A
- Anlaufstrom 20mA
- 120V oder 230V Spannungseingang Un
- Betriebsspannungsbereich -20%...+15% Un
- Referenzfrequenz 50 oder 60 Hz
- Eigenverbrauch im Spannungspfad < 6VA bei Un
- Eigenverbrauch im Strompfad < 0.1W bei Imax
- Temperatur- und Klimabedingungen eines Innenraum-Messgerätes gemäß IEC62051-11

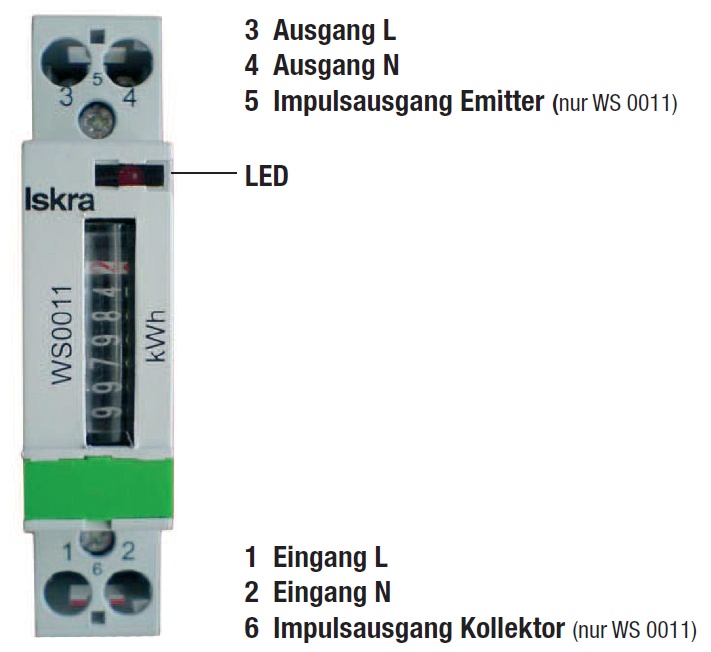

- Rote LED zur Anzeige des Energiefl usses und zum Test
nur WS 0011:
- Open-collector-Impulsausgang mit Optokoppler
- Impulsausgang (gemäß EN62053-31:2001
- Impulsrate der Energiefluss-LED 640 p/kWh
- Impulsrate des Ausgangs 640 p/kWh
Beschreibung
WS 0010 und WS 0011 sind einphasige elektronische Wirkenergie-Zähler. Die Zähler erfassen direkt messend die positive Wirkenergie in Zweileiter-Netzen. Es sind 2 Geräte-Versionen lieferbar, eine mit Impulsausgang (WS 0011) und eine ohne Impulsausgang (WS 0010). Die Zähler besitzen die Genauigkeitsklasse 1 gemäß EN SIST 62053-21 für Wirkenergie-Messgeräte. Sie sind für die Montage auf DIN-Tragschienen vorgesehen (1 Teileinheit).
