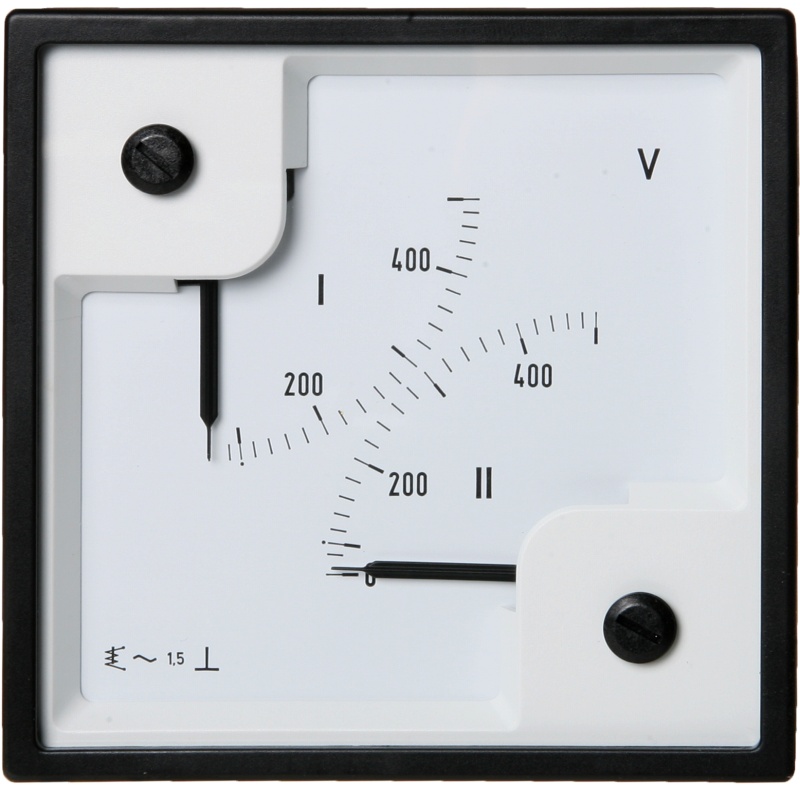

EQDd - Doppelspannungsmesser
Beschreibung
Eigenschaften
- AC Spannungsmessung
- Synchronisierung zweier Netze
- gute Ablesbarkeit
- hohe Rüttel- und Stoßfestigkeit
- Klemmenabdeckung nach VGB 04 (Option)
Anwendung
Das Dreheiseninstrument EQDd dient zur Messung zweier Wechselspannungen und kommt bei der Synchronisierung zum Einsatz. Die eingebauten Dreheisenmesswerke ermitteln die Effektivwerte der Wechselspannungen in einem Frequenzbereich von 15 bis 100 Hz. Beim Messbereich kann zwischen den Nennspannungen von 100 bis 600 V gewählt werden.
Messbereiche
| Typ | Messbereich |
| EQDd 96 EQDd 144 |
2x 100 V 2x 110 V 2x 120 V 2x 130 V 2x 150 V 2x 250 V 2x 400 V 2x 500 V 2x 600 V |
