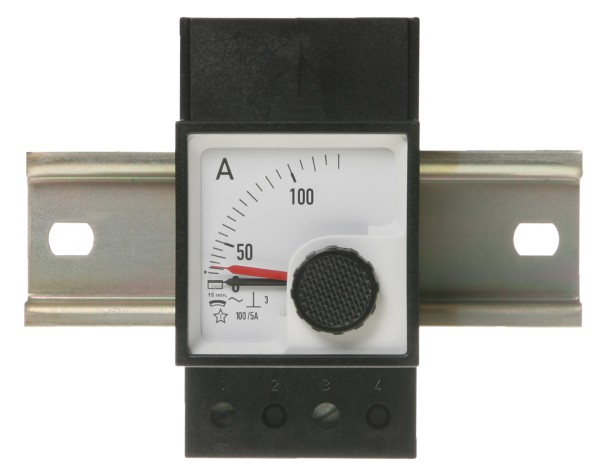

BQ - Bimetall-Maximum-Strommesser
Eigenschaften
- Bimetall-Maximum-Strommesser
- Gute Ablesbarkeit

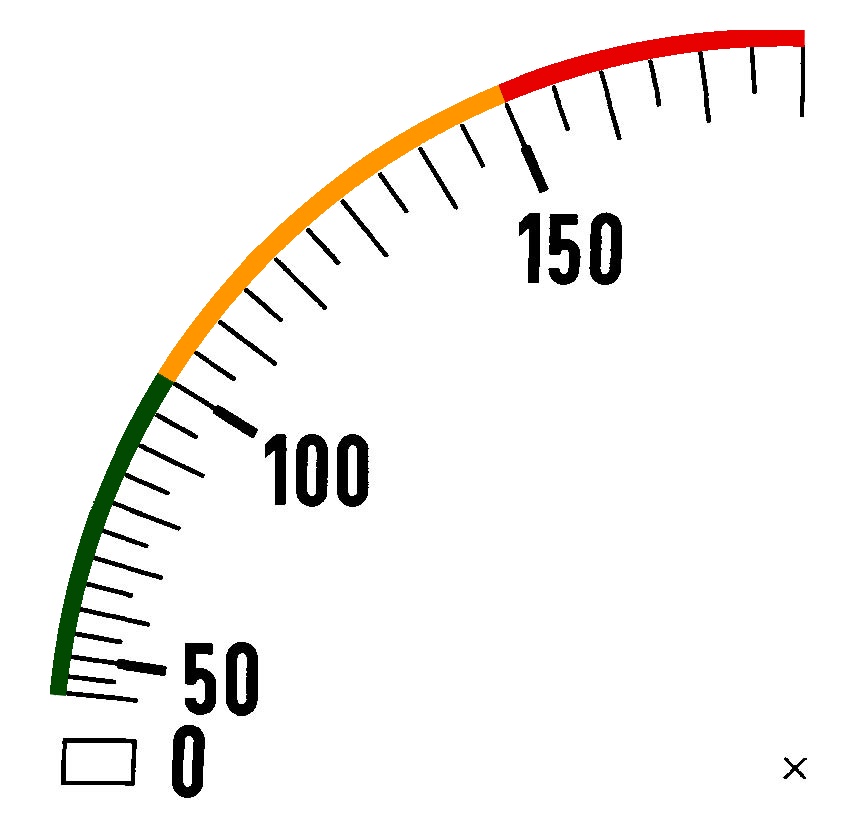

- Wechselskala
- Hohe Rüttel- und Stossfestigkeit
- Für x/1A oder x/5A Stromwandler
- Klemmenabdeckung nach VGB 04 (Option)
Anwendung
Bimetall-Strommesser sind besonders geeignet, die thermische Belastung von Kabeln, Transformatoren oder Maschinen zu überwachen. Das Bimetallmesswerk mit Schleppzeiger und thermisch verzögerter Anzeige dient als Strommesser. Das System erfasst das Maximum eines Strommittelwertes in einer bestimmten Zeitdauer. Als Einstellzeit kann zwischen 8 oder 15 Minuten gewählt werden. Das Instrument besitzt einen plombierbaren Rückstellknopf, mit dem der rote Zeiger auf die Position des Messwertzeigers zurückgestellt werden kann.
Mechanischer Aufbau

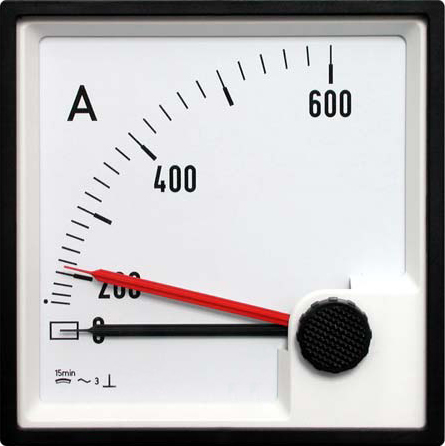

Das System des Bimetall-Strommessers besteht aus zwei Bimetallspiralen, die gegenseitig arbeitend eingebaut sind. Eine Bimetallspirale arbeitet strombetrieben, die andere Bimetallspirale kompensiert gegenseitig arbeitend die Umgebungstemperatur, die von -25 °C bis +55 °C variieren kann. An diesem Messsystem ist ein schwarzer Zeiger gekoppelt, der einen roten Zeiger mitschleppt. Dieser rote Zeiger bleibt auf dem jeweils erreichten Höchstwert stehen. Bimetall-Strommesser sind thermisch träge und zeigen den mittleren Effektivwert an.
Technische Daten
| Genauigkeitsklasse: | 3 (entsprechend EN 60 051) |
| Gehäuse: | Polycarbonat selbstverlöschend, entsprechend UL 94 V-0 |
|
Schutzart
|
Gehäuse IP 52 Anschlussklemmen |
| Gebrauchslage: | senkrecht ±5° |
| Umgebungsbedingungen | |
| Klimaklasse | 2 entsprechend VDE/VDI 3540 |
| Temperatur: | Referenzbereich +18 … +28°C Arbeitsbereich -25 … +55°C Lagerung -40 … +70°C |
BQ 72 BQ 96 BQ 144 BQ72 BQ96 BQ144
