LMBT 96-4.1 3mm 24V AC/DC

Beschreibung

LMBT Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Alle ungeraden Signaleingänge sind als Betriebsmeldungen ausgelegt und wirken nicht auf den Sammelmelde-Ausgang. Ein Lampenprüftaster ist integriert. Das Gerät verfügt über einen Sammelmelde-Ausgang und einen Lampenprüfeingang. Zusätzliche potentialfreie Anschlussmöglichkeit für optische und akustische Melder durch prüf- und quittierbaren Relaissatz, der nur bei der ersten eintreffenden Meldung anspricht. Eine Lampenprüftaste und eine Hupenquittiertaste sind integriert. Der Anschluss mehrerer Meldetableaus für optische Anzeige (LMT) an ein Meldetableau mit Relaissatz (LMST) über die Terminaln "SM" und "PR" ist nur bei Potentialgleichheit möglich.

Modell LMBT 96-4.1 3mm 24V AC/DC

Artikelnummer 922090412

Gehäusegröße 96

Anzahl Meldungen 4

Layout 1

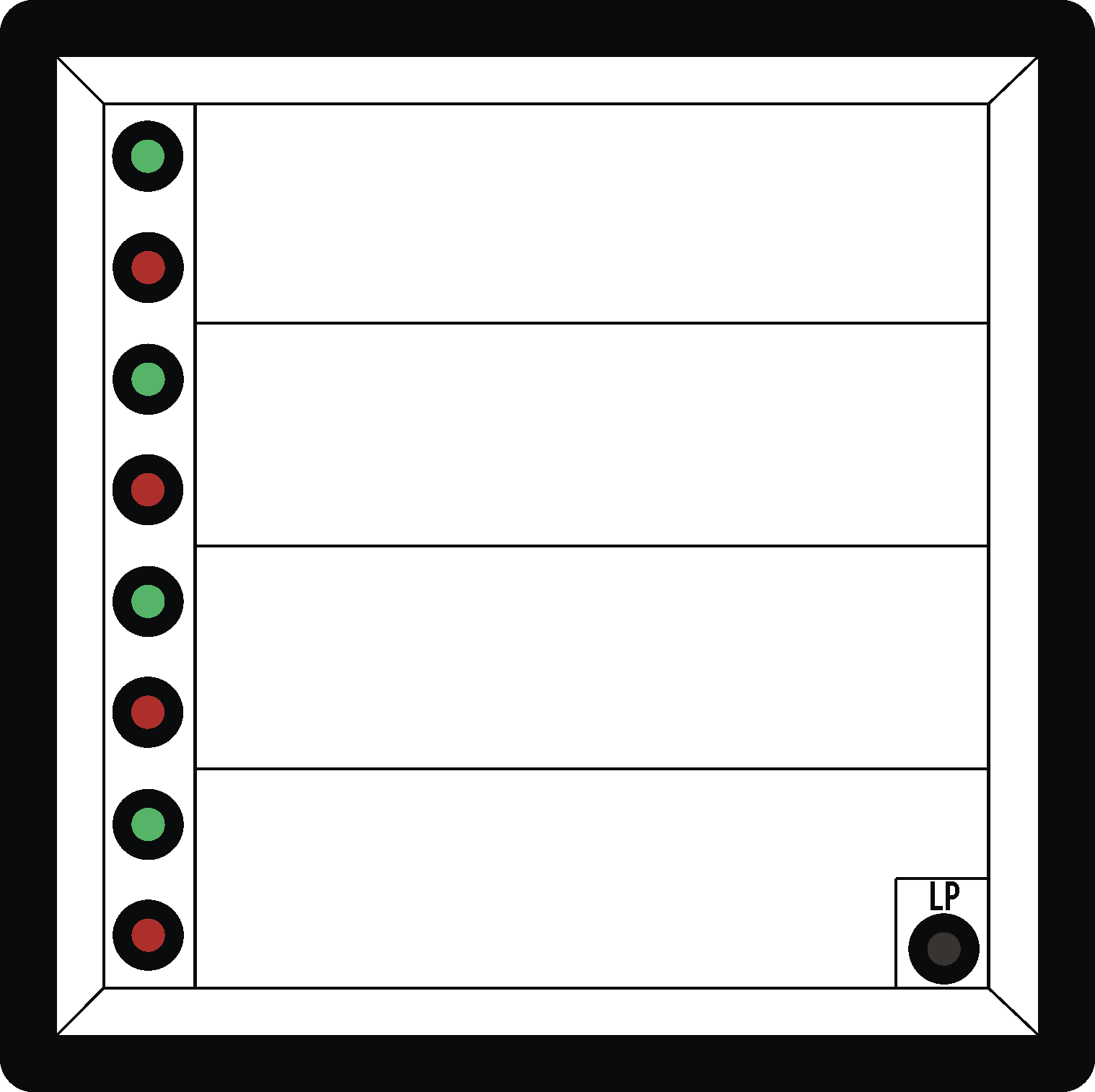

Front Resopalscheibe

Betriebsmeldungen ja

Profibus nein

Technische Daten

Typ

LMBT

Standardhilfsspannung

24V AC/DC

Leistungsaufnahme

Spannung

24V AC/DC

Eingangsstrom pro Kanal

ca. 5mA

Belastbarkeit "SM"

0,1A*

LED-Größe

3mm

Klemmenbeschreibung

Eingang "1-X"

Signaleingänge

Eingang "N"

gemeinsame Masseklemme

Eingang "LP"

Lampenprüfeingang

Ausgang "SM"

potentialgebundener Sammelmeldeausgang*)

Eingang "L"

Hilfsspannungseingang
