Beschreibung

LMBST Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignals an. Alle ungeraden Signaleingänge sind als Betriebsmeldung ausgelegt und wirken nicht auf den Sammelmelde-Ausgang bzw. Relaissatz. Eine Lampenprüftaste und eine Hupenquittiertaste sind integriert. Das Gerät verfügt über einen Sammelmelde-Ausgang und einen Lampenprüfeingang. Zusätzliche potentialfreie Anschlussmöglichkeit für optische und akustische Melder durch prüf- und quittierbaren Relaissatz, der nur bei der ersten eintreffenden Meldung anspricht. Der Anschluss mehrerer Meldetableaus für optische Anzeigen (LM) an ein Meldetableau mit Relaissatz (LMS) über die Terminaln “SM“ und “PR“ ist nur bei Potentialgleichheit möglich.

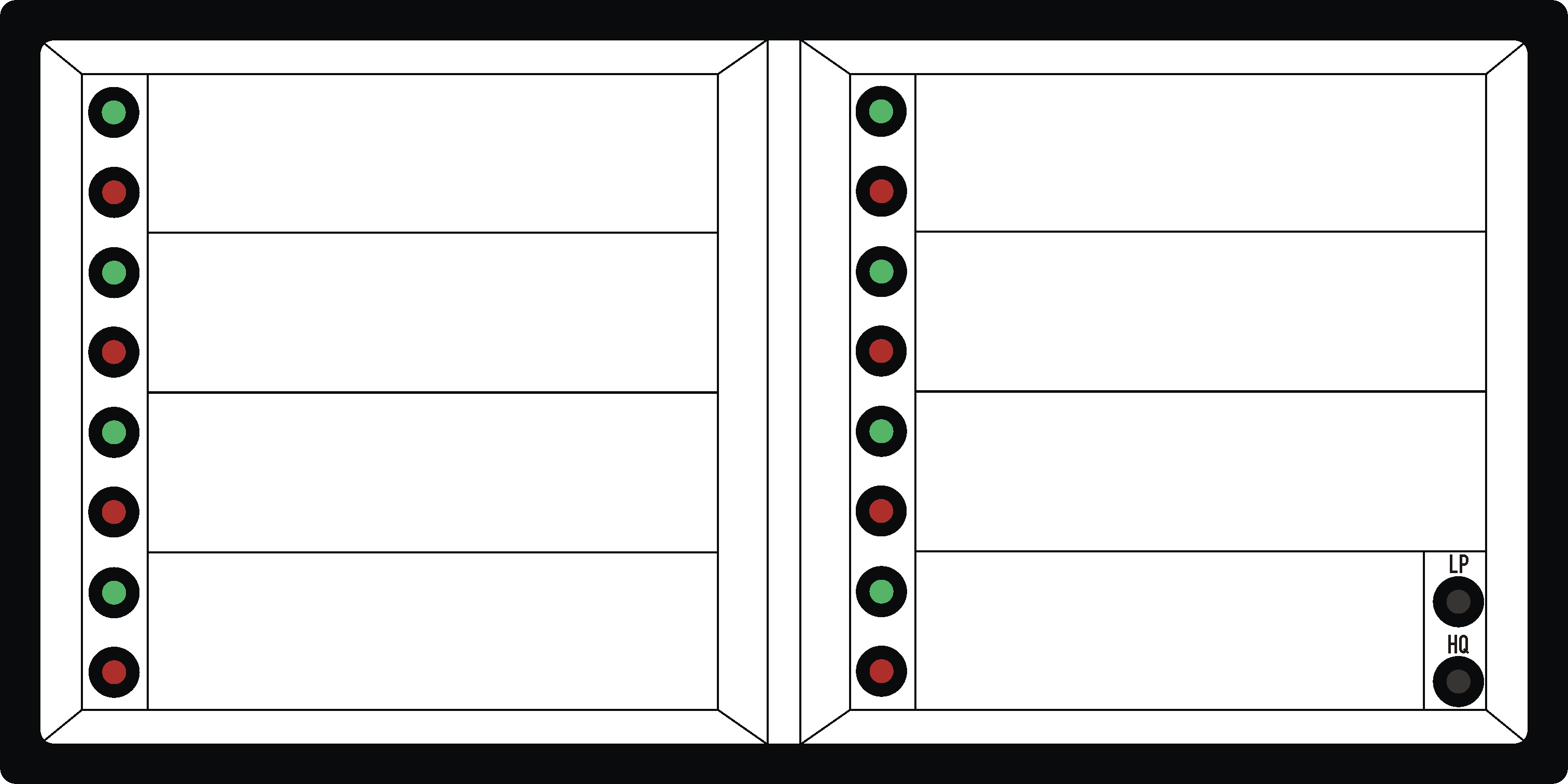

Modell LMBST 96x192H-8.2 3mm 24V AC/DC
Artikelnummer 935210812
Gehäusegröße 96x192H
Anzahl Meldungen 8
Layout 2
Front Resopalscheibe
Betriebsmeldungen ja
Profibus nein

Technische Daten

Typ
LMBST
Standardhilfsspannung
24V AC/DC
Leistungsaufnahme
1VA bzw. W
Spannung
24V AC/DC
Eingangsstrom pro Kanal
max. 55mA
Belastbarkeit "SM"
0,1A
LED-Größe
3mm

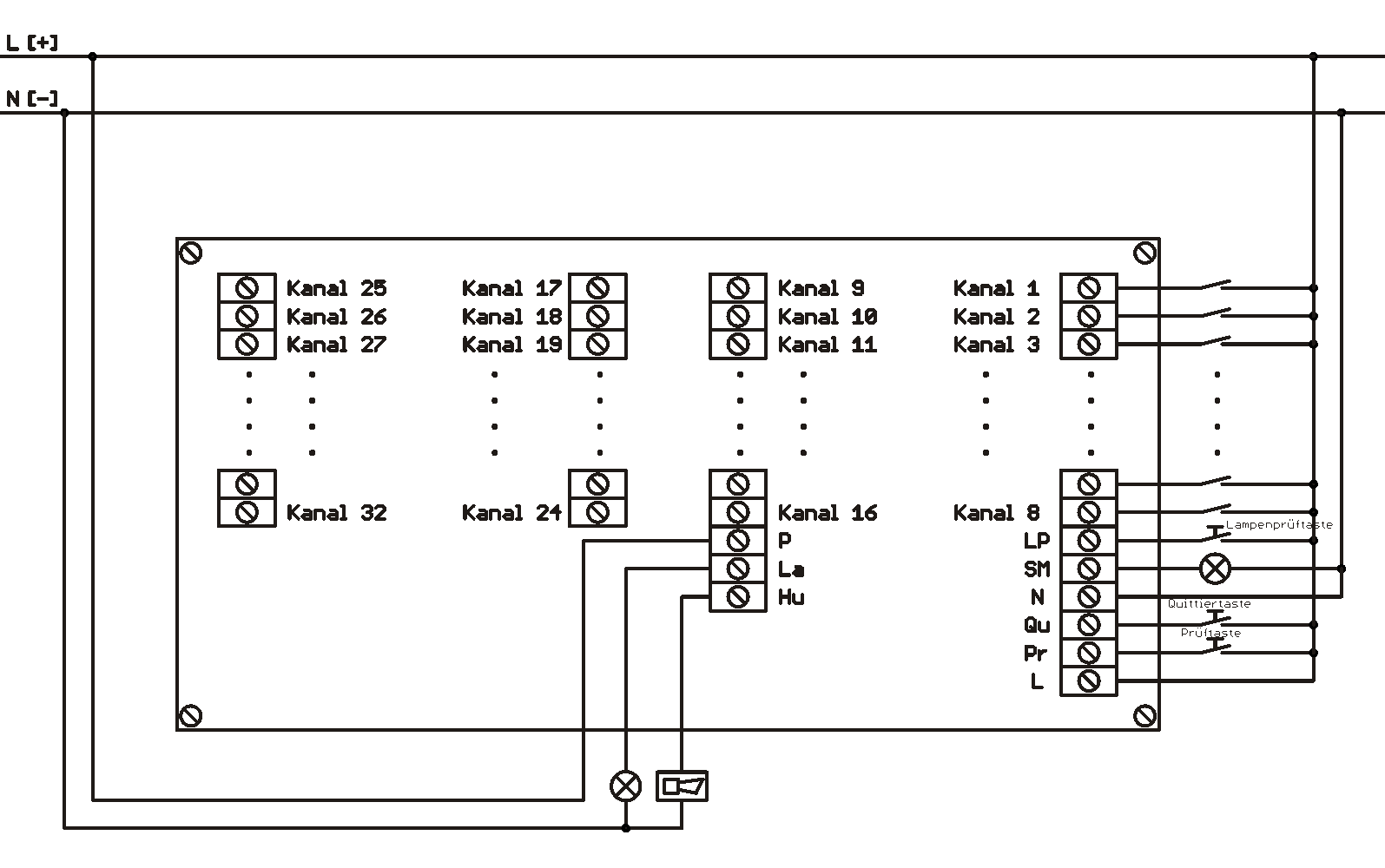

Klemmenbeschreibung

Eingang "1-X"
Signaleingänge
Eingang "N"
gemeinsame Masseklemme
Eingang "LP"
Lampenprüfeingang
Ausgang "SM"
potentialgebundener Sammelmeldeausgang*)
Eingang "L"
Hilfsspannungseingang
Eingang "Qu"
Hupenausgang quittieren
Eingang "Pr"
Relaissatz prüfen
Eingang "P"
gemeinsamer Anschluss für Lampe und Hupe
Eingang "Hu"
potentialfreier Schließerausgang, Hupe
Eingang "La"
potentialfreier Schließerausgang, Lampe
