(F)LM-72-6
LM 72-6.1 3mm 24V AC/DC
LM 72-6.1 3mm 24V AC/DC
Jetzt anfragen
PDF-Export
Beschreibung
LM

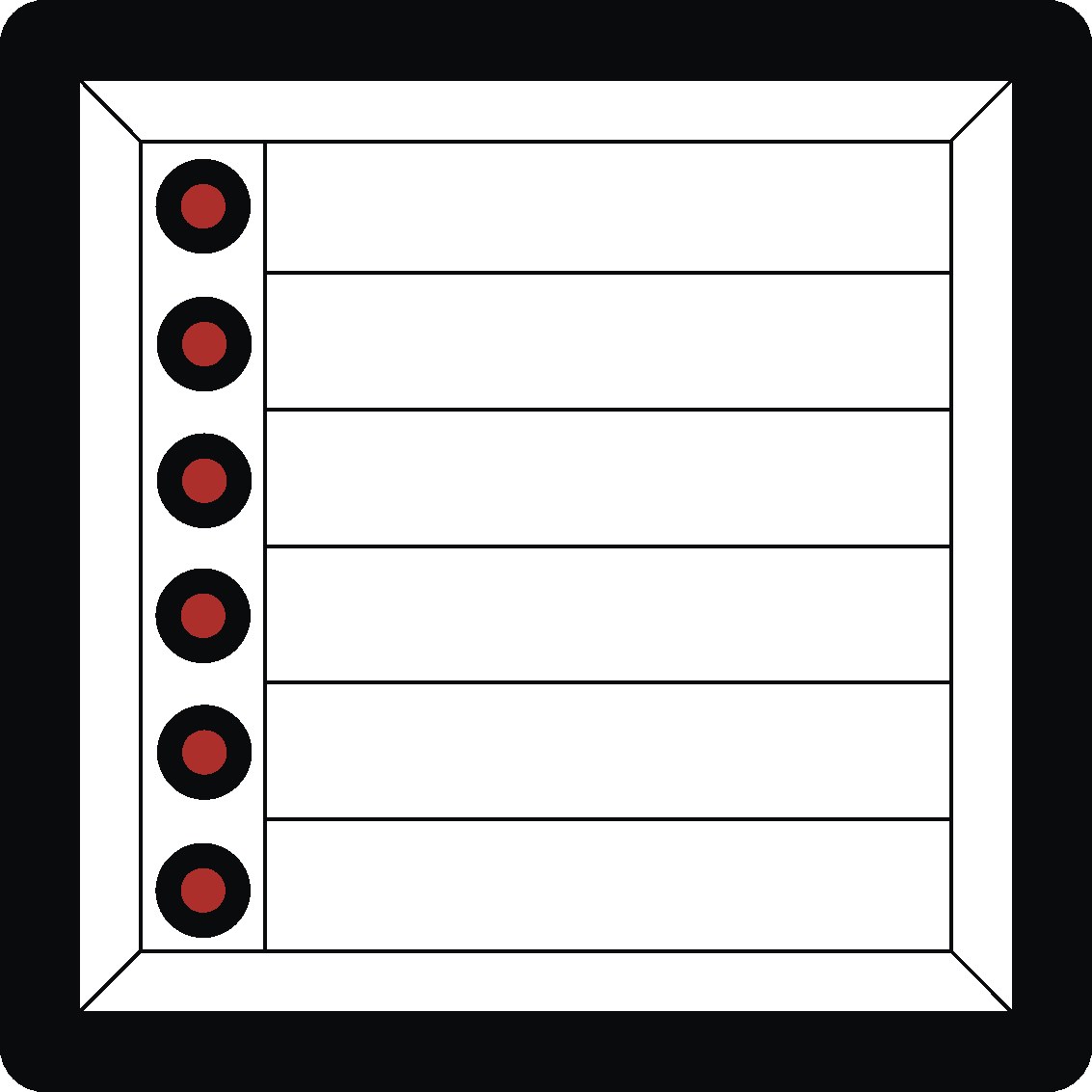

Leuchtmeldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmelde-Ausgang und einen Lampenprüfeingang. Die Version FLM verfügt anstatt einer Resopalscheibe (LM) über Folienfront-Taschen in welche Beschriftungstexte eingesteckt werden können.
Modell
LM 72-6.1 3mm 24V AC/DC
Artikelnummer
901000612
Gehäusegröße
72
Anzahl Meldungen
6
Layout
1
Front
Resopalscheibe
Betriebsmeldungen
nein
Profibus
nein
Technische Daten
Typ
LM
Standardhilfsspannung
keine
Leistungsaufnahme
-
Spannung
24V AC/DC
Eingangsstrom pro Kanal
ca. 5mA
Belastbarkeit "SM"
0,1A*
LED-Größe
3mm
Klemmenbeschreibung
Eingang "1-X"
Signaleingänge
Eingang "N"
gemeinsame Masseklemme
Eingang "LP"
Lampenprüfeingang
Ausgang "SM"
potentialgebundener Sammelmeldeausgang*)
*) Bitte Beachten Sie:
Sammelmeldeausgang SM:
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.
