PST(-S) - Vollsichttüren

Beschreibung

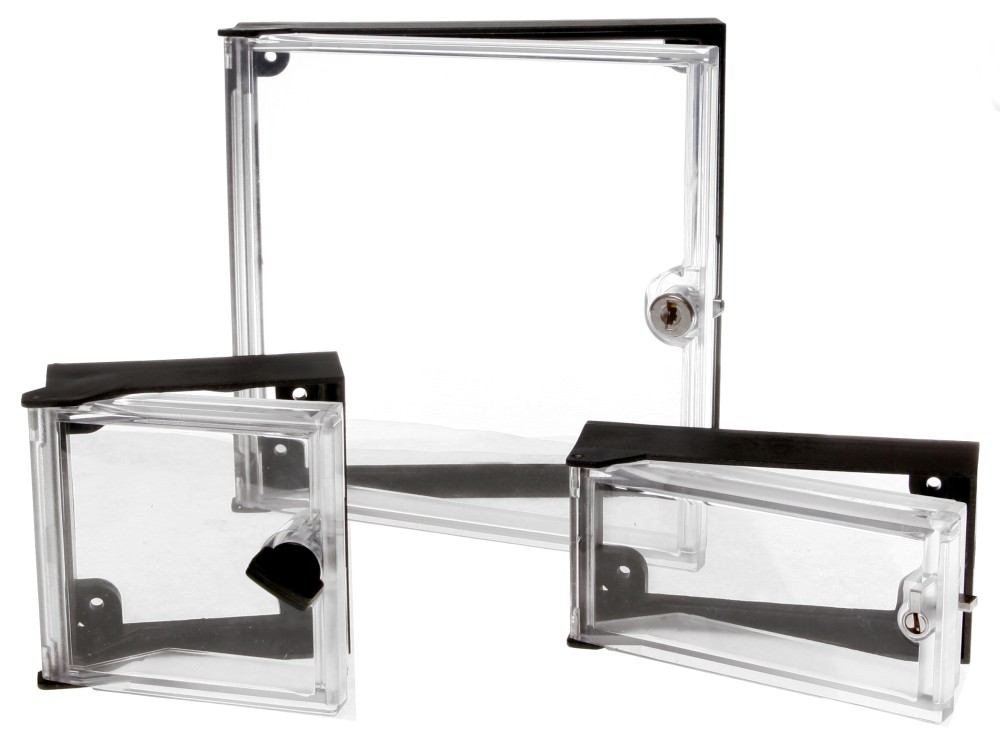

Vollsichttüren dienen zum Schutz von Bedien- und Anzeigeelementen vor äußeren Einflüssen. Ferner können Bedienelemente vor ungewollter Betätigung geschützt werden. Die Vollsichttüren werden über innen liegende Montageecken an der Schaltschranktür verschraubt.

Varianten

PST Vollsichttür mit Vorreiber

PST-S Vollsichttür mit Schloss

Technische Daten

PST - Vollsichttür mit Vorreiber

PST-72x72

Abmessungen: 72 x 72 mm

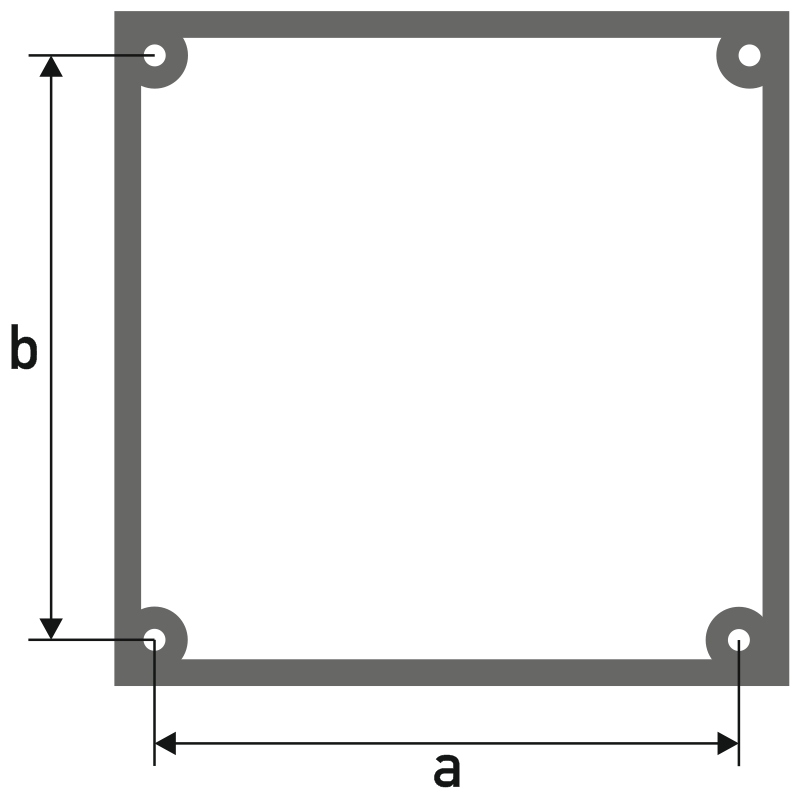

Bohrbild a x b: 51,6 x 51,3 mm

PST-72x144

Abmessungen: 72 x 144 mm
Bohrbild a x b: 52,5 x 125,6 mm

PST-96x48

Abmessungen: 96 x 48 mm
Bohrbild a x b: 76,9 x 28,8 mm

PST-96x96

Abmessungen: 96 x 96 mm
Bohrbild a x b: 77,2 x 76,8 mm

PST-96x144

Abmessungen: 96 x 144 mm
Bohrbild a x b: 76,9 x 125,1 mm

PST144x144

Abmessungen: 144 x 144 mm
Bohrbild a x b: 125,9 x 125,3 mm

PST192x96

Abmessungen: 192 x 96 mm
Bohrbild a x b: 173,3 x 76,9 mm

PST192x144

Abmessungen: 192 x 144 mm
Bohrbild a x b: 173,3 x 125,1 mm

PST288x144

Abmessungen: 288 x 144 mm
Bohrbild a x b: 269,5 x 125,1 mm

PST-S Vollsichttür mit Schloss

PST-S72x72

Abmessungen: 72 x 72 mm
Bohrbild a x b: 51,6 x 51,3 mm

PST-S72x144

Abmessungen: 72 x 144 mm
Bohrbild a x b: 52,5 x 125,6 mm

PST-S96x48

Abmessungen: 96 x 48 mm
Bohrbild a x b: 76,9 x 28,8 mm

PST-S96x96

Abmessungen: 96 x 96 mm
Bohrbild a x b: 77,2 x 76,8 mm

PST-S96x144

Abmessungen: 96 x 144 mm
Bohrbild a x b: 76,9 x 125,1 mm

PST-S144x144

Abmessungen: 144 x 144 mm
Bohrbild a x b: 125,9 x 125,3 mm

PST-S192x96

Abmessungen: 192 x 96 mm
Bohrbild a x b: 173,3 x 76,9 mm

PST-S192x144

Abmessungen: 192 x 144 mm
Bohrbild a x b: 173,3 x 125,1 mm

PST-S288x144

Abmessungen: 288 x 144 mm
Bohrbild a x b: 269,5 x 125,1 mm

Downloads

Liste Ergaenzungskomponenten (5.75 MB)
