XCTB 61.35

PDF
tz_ctb61.35_f_online-zoom
Beschreibung

Beschreibung

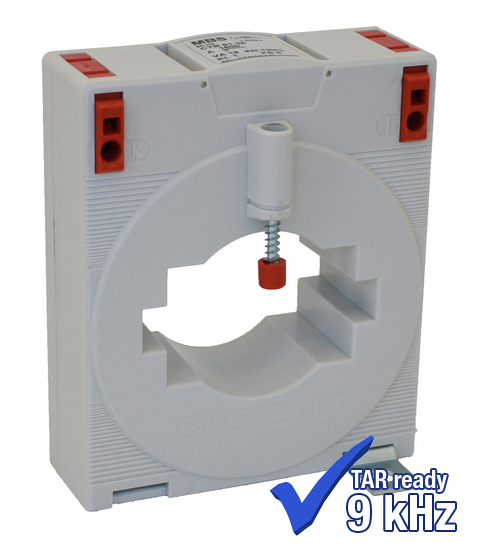

Aufsteck-Stromwandler für Primär-Nennströme von 200 A bis 1600 A mit einem Sekundär-Nennstrom von 5 A oder 1 A, in den Genauigkeitsklassen 1 bis 0,2S.

Zur hochgenauen Oberschwingungsmessungen bis 20 kHz.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 1,20 kV
  • Isolationsprüfspannung: 6 kV, Ueff, 50 Hz, 1 Min.
  • Blitzstoßspannung: 12kV, 1,2/50 μs
    Nenn-Frequenz: 50 /60 Hz
  • Angewandte technische Normen: DIN EN 61869, Teil 1 + 2
  • Oberschwingungsmessungen mit Bürde 0,2 VA – Sr pf1
  • Messgenauigkeit bis 20 kHz: ε ≤ 2% | Δϕ ≤ 2°@ 0,05-10 kHz
                                                  ε ≤ 3% | Δϕ ≤ 3°@ 10-20 kHz
  • Schiene 1: 63 x 10 mm
  • Schiene 2: 50 x 30 mm
  • Rundleiter: 43,7 mm
  • Baubreite: 95 mm
  • Bauhöhe: 114,86 mm
  • Bautiefe gesamt: 52 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundär Strom VA Klassengenauigkeit
XCTB 61.35 200/5A 1,5VA Kl.0,5 XCTB 61.35 200 5 1,5 0,5
XCTB 61.35 200/5A 2,5VA Kl.0,5 XCTB 61.35 200 5 2,5 0,5
XCTB 61.35 250/5A 1,5VA Kl.0,5 XCTB 61.35 250 5 1,5 0,5
XCTB 61.35 250/5A 2,5VA Kl.0,5 XCTB 61.35 250 5 2,5 0,5
XCTB 61.35 250/5A 5VA Kl.0,5 XCTB 61.35 250 5 5 0,5
XCTB 61.35 300/5A 2,5VA Kl.0,5 XCTB 61.35 300 5 2,5 0,5
XCTB 61.35 300/5A 5VA Kl.0,5 XCTB 61.35 300 5 5 0,5
XCTB 61.35 400/5A 2,5VA Kl.0,5 XCTB 61.35 400 5 2,5 0,5
XCTB 61.35 400/5A 5VA Kl.0,5 XCTB 61.35 400 5 5 0,5
XCTB 61.35 500/5A 2,5VA Kl.0,5 XCTB 61.35 500 5 2,5 0,5
XCTB 61.35 500/5A 5VA Kl.0,5 XCTB 61.35 500 5 5 0,5
XCTB 61.35 600/5A 2,5VA Kl.0,5 XCTB 61.35 600 5 2,5 0,5
XCTB 61.35 600/5A 5VA Kl.0,5 XCTB 61.35 600 5 5 0,5
XCTB 61.35 750/5A 5VA Kl.0,5 XCTB 61.35 750 5 5 0,5
XCTB 61.35 800/5A 5VA Kl.0,5 XCTB 61.35 800 5 5 0,5
XCTB 61.35 1000/5A 5VA Kl.0,5 XCTB 61.35 1000 5 5 0,5
XCTB 61.35 1200/5A 5VA Kl.0,5 XCTB 61.35 1200 5 5 0,5
XCTB 61.35 1250/5A 5VA Kl.0,5 XCTB 61.35 1250 5 5 0,5
XCTB 61.35 1500/5A 5VA Kl.0,5 XCTB 61.35 1500 5 5 0,5
XCTB 61.35 1600/5A 5VA Kl.0,5 XCTB 61.35 1600 5 5 0,5
XCTB 61.35 200/1A 1,5VA Kl.0,5 XCTB 61.35 200 1 1,5 0,5
XCTB 61.35 200/1A 2,5VA Kl.0,5 XCTB 61.35 200 1 2,5 0,5
XCTB 61.35 250/1A 1,5VA Kl.0,5 XCTB 61.35 250 1 1,5 0,5
XCTB 61.35 250/1A 2,5VA Kl.0,5 XCTB 61.35 250 1 2,5 0,5
XCTB 61.35 250/1A 5VA Kl.0,5 XCTB 61.35 250 1 5 0,5
XCTB 61.35 300/1A 2,5VA Kl.0,5 XCTB 61.35 300 1 2,5 0,5
XCTB 61.35 300/1A 5VA Kl.0,5 XCTB 61.35 300 1 5 0,5
XCTB 61.35 400/1A 2,5VA Kl.0,5 XCTB 61.35 400 1 2,5 0,5
XCTB 61.35 400/1A 5VA Kl.0,5 XCTB 61.35 400 1 5 0,5
XCTB 61.35 500/1A 2,5VA Kl.0,5 XCTB 61.35 500 1 2,5 0,5
XCTB 61.35 500/1A 5VA Kl.0,5 XCTB 61.35 500 1 5 0,5
XCTB 61.35 600/1A 2,5VA Kl.0,5 XCTB 61.35 600 1 2,5 0,5
XCTB 61.35 600/1A 5VA Kl.0,5 XCTB 61.35 600 1 5 0,5
XCTB 61.35 750/1A 5VA Kl.0,5 XCTB 61.35 750 1 5 0,5
XCTB 61.35 800/1A 5VA Kl.0,5 XCTB 61.35 800 1 5 0,5
XCTB 61.35 1000/1A 5VA Kl.0,5 XCTB 61.35 1000 1 5 0,5
XCTB 61.35 1200/1A 5VA Kl.0,5 XCTB 61.35 1200 1 5 0,5
XCTB 61.35 1250/1A 5VA Kl.0,5 XCTB 61.35 1250 1 5 0,5
XCTB 61.35 1500/1A 5VA Kl.0,5 XCTB 61.35 1500 1 5 0,5
XCTB 61.35 1600/1A 5VA Kl.0,5 XCTB 61.35 1600 1 5 0,5
XCTB 61.35 200/5A 2,5VA Kl.1 XCTB 61.35 200 5 2,5 1
XCTB 61.35 250/5A 5VA Kl.1 XCTB 61.35 250 5 5 1
XCTB 61.35 300/5A 5VA Kl.1 XCTB 61.35 300 5 5 1
XCTB 61.35 400/5A 5VA Kl.1 XCTB 61.35 400 5 5 1
XCTB 61.35 500/5A 5VA Kl.1 XCTB 61.35 500 5 5 1
XCTB 61.35 600/5A 5VA Kl.1 XCTB 61.35 600 5 5 1
XCTB 61.35 750/5A 5VA Kl.1 XCTB 61.35 750 5 5 1
XCTB 61.35 800/5A 5VA Kl.1 XCTB 61.35 800 5 5 1
XCTB 61.35 1000/5A 5VA Kl.1 XCTB 61.35 1000 5 5 1
XCTB 61.35 1200/5A 5VA Kl.1 XCTB 61.35 1200 5 5 1
XCTB 61.35 1250/5A 5VA Kl.1 XCTB 61.35 1250 5 5 1
XCTB 61.35 1500/5A 5VA Kl.1 XCTB 61.35 1500 5 5 1
XCTB 61.35 1600/5A 5VA Kl.1 XCTB 61.35 1600 5 5 1
XCTB 61.35 200/1A 2,5VA Kl.1 XCTB 61.35 200 1 2,5 1
XCTB61.35 250/1A 5VA Kl.1 XCTB 61.35 250 1 5 1
XCTB 61.35 300/1A 5VA Kl.1 XCTB 61.35 300 1 5 1
XCTB 61.35 400/1A 5VA Kl.1 XCTB 61.35 400 1 5 1
XCTB 61.35 500/1A 5VA Kl.1 XCTB 61.35 500 1 5 1
XCTB 61.35 600/1A 5VA Kl.1 XCTB 61.35 600 1 5 1
XCTB 61.35 750/1A 5VA Kl.1 XCTB 61.35 750 1 5 1
XCTB 61.35 800/1A 5VA Kl.1 XCTB 61.35 800 1 5 1
XCTB 61.35 1000/1A 5VA Kl.1 XCTB 61.35 1000 1 5 1
XCTB 61.35 1200/1A 5VA Kl.1 XCTB 61.35 1200 1 5 1
XCTB 61.35 1250/1A 5VA Kl.1 XCTB 61.35 1250 1 5 1
XCTB 61.35 1500/1A 5VA Kl.1 XCTB 61.35 1500 1 5 1
XCTB 61.35 1600/1A 5VA Kl.1 XCTB 61.35 1600 1 5 1
