XCTB 101.35

PDF
Beschreibung

Beschreibung

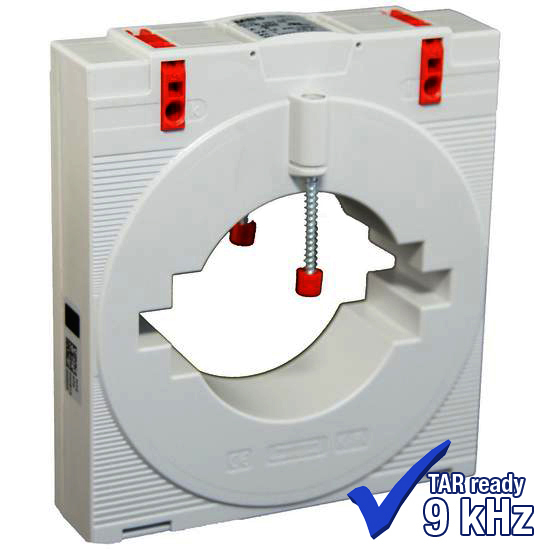

Aufsteck-Stromwandler für Primär-Nennströme von 400 A bis 2000 A mit einem Sekundär-Nennstrom von 5 A oder 1 A, in den Genauigkeitsklassen 1 bis 0,2S.

Zur hochgenauen Oberschwingungsmessungen bis 20 kHz.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 1,20 kV
  • Isolationsprüfspannung: 6 kV, Ueff, 50 Hz, 1 Min.
  • Blitzstoßspannung: 12kV, 1,2/50 μs
    Nenn-Frequenz: 50 /60 Hz
  • Angewandte technische Normen: DIN EN 61869, Teil 1 + 2
  • Oberschwingungsmessungen mit Bürde 0,2 VA – Sr pf1
  • Messgenauigkeit bis 20 kHz: ε ≤ 2% | Δϕ ≤ 2°@ 0,05-10 kHz
    ε ≤ 3% | Δϕ ≤ 3°@ 10-20 kHz
  • Schiene 1: 30 x 10 mm
  • Schiene 2: 25 x 12 mm
  • Schiene 3: 20 x 20 mm
  • Rundleiter: 25,7 mm
  • Baubreite: 60 mm
  • Bauhöhe: 80,9 mm
  • Bautiefe gesamt: 52 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundär Strom VA Klassengenauigkeit
XCTB 101.35 400/5A 2,5VA Kl.0,5 XCTB 101.35 400 5 2,5 0,5
XCTB 101.35 500/5A 2,5VA Kl.0,5 XCTB 101.35 500 5 2,5 0,5
XCTB 101.35 500/5A 5VA Kl.0,5 XCTB 101.35 500 5 5 0,5
XCTB 101.35 600/5A 2,5VA Kl.0,5 XCTB 101.35 600 5 2,5 0,5
XCTB 101.35 600/5A 5VA Kl.0,5 XCTB 101.35 600 5 5 0,5
XCTB 101.35 750/5A 2,5VA Kl.0,5 XCTB 101.35 750 5 2,5 0,5
XCTB 101.35 750/5A 5VA Kl.0,5 XCTB 101.35 750 5 5 0,5
XCTB 101.35 800/5A 2,5VA Kl.0,5 XCTB 101.35 800 5 2,5 0,5
XCTB 101.35 800/5A 5VA Kl.0,5 XCTB 101.35 800 5 5 0,5
XCTB 101.35 1000/5A 5VA Kl.0,5 XCTB 101.35 1000 5 5 0,5
XCTB 101.35 1200/5A 5VA Kl.0,5 XCTB 101.35 1200 5 5 0,5
XCTB 101.35 1250/5A 5VA Kl.0,5 XCTB 101.35 1250 5 5 0,5
XCTB 101.35 1500/5A 5VA Kl.0,5 XCTB 101.35 1500 5 5 0,5
XCTB 101.35 1600/5A 5VA Kl.0,5 XCTB 101.35 1600 5 5 0,5
XCTB 101.35 2000/5A 5VA Kl.0,5 XCTB 101.35 2000 5 5 0,5
XCTB 101.35 400/1A 2,5VA Kl.0,5 XCTB 101.35 400 1 2,5 0,5
XCTB 101.35 500/1A 2,5VA Kl.0,5 XCTB 101.35 500 1 2,5 0,5
XCTB 101.35 500/1A 5VA Kl.0,5 XCTB 101.35 500 1 5 0,5
XCTB 101.35 600/1A 2,5VA Kl.0,5 XCTB 101.35 600 1 2,5 0,5
XCTB 101.35 600/1A 5VA Kl.0,5 XCTB 101.35 600 1 5 0,5
XCTB 101.35 750/1A 2,5VA Kl.0,5 XCTB 101.35 750 1 2,5 0,5
XCTB 101.35 750/1A 5VA Kl.0,5 XCTB 101.35 750 1 5 0,5
XCTB 101.35 800/1A 2,5VA Kl.0,5 XCTB 101.35 800 1 2,5 0,5
XCTB 101.35 800/1A 5VA Kl.0,5 XCTB 101.35 800 1 5 0,5
XCTB 101.35 1000/1A 5VA Kl.0,5 XCTB 101.35 1000 1 5 0,5
XCTB 101.35 1200/1A 5VA Kl.0,5 XCTB 101.35 1200 1 5 0,5
XCTB 101.35 1250/1A 5VA Kl.0,5 XCTB 101.35 1250 1 5 0,5
XCTB 101.35 1500/1A 5VA Kl.0,5 XCTB 101.35 1500 1 5 0,5
XCTB 101.35 1600/1A 5VA Kl.0,5 XCTB 101.35 1600 1 5 0,5
XCTB 101.35 2000/1A 5VA Kl.0,5 XCTB 101.35 2000 1 5 0,5
XCTB 101.35 400/5A 5VA Kl.1 XCTB 101.35 400 5 5 1
XCTB 101.35 500/5A 5VA Kl.1 XCTB 101.35 500 5 5 1
XCTB 101.35 750/5A 5VA Kl.1 XCTB 101.35 750 5 5 1
XCTB 101.35 800/5A 5VA Kl.1 XCTB 101.35 800 5 5 1
XCTB 101.35 1000/5A 5VA Kl.1 XCTB 101.35 1000 5 5 1
XCTB 101.35 1200/5A 5VA Kl.1 XCTB 101.35 1200 5 5 1
XCTB 101.35 1250/5A 5VA Kl.1 XCTB 101.35 1250 5 5 1
XCTB 101.35 400/1A 5VA Kl.1 XCTB 101.35 400 1 5 1
XCTB101.35 500/1A 5VA Kl.1 XCTB 101.35 500 1 5 1
XCTB 101.35 750/1A 5VA Kl.1 XCTB 101.35 750 1 5 1
XCTB 101.35 800/1A 5VA Kl.1 XCTB 101.35 800 1 5 1
XCTB 101.35 1000/1A 5VA Kl.1 XCTB 101.35 1000 1 5 1
XCTB 101.35 1200/1A 5VA Kl.1 XCTB 101.35 1200 1 5 1
XCTB 101.35 1250/1A 5VA Kl.1 XCTB 101.35 1250 1 5 1
