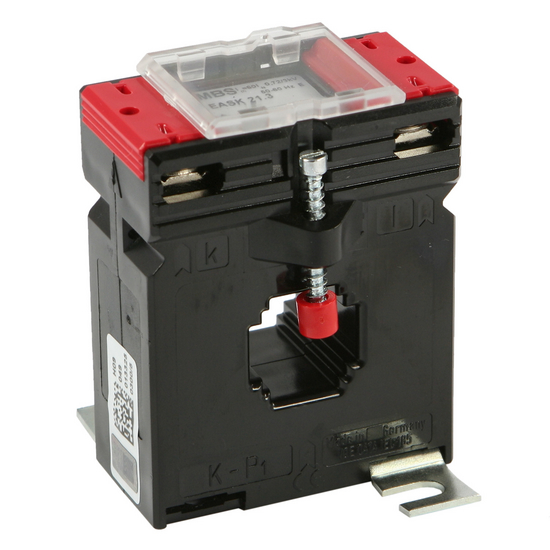

EASK 21.3


Beschreibung

Aufsteck-Stromwandler für Primär-Nennströme von 100 A bis 500 A mit einem Sekundär-Nennstrom von 5 A oder 1 A, in den Genauigkeitsklassen 0,2, 0,5s und 0,5, mit Bauartzulassung durch die PTB Braunschweig für den Einsatz zu Verrechnungszwecken.

Technische Details

Therm. Nenndauerstrom I_cth: 1,2 x I_N
Therm. Nennkurzzeitstrom I_th: 60 x I_N, 1 Sek.
Max. Betriebsspannung U_m: 0,72 kV
Isolationsprüfspannung: 3 kV, U_eff, 50 Hz, 1 Min.
Nenn-Frequenz: 50...60 Hz
Isolierstoffklasse: E

Schiene 1: 20 x 10 mm
Rundleiter: 19,2 mm

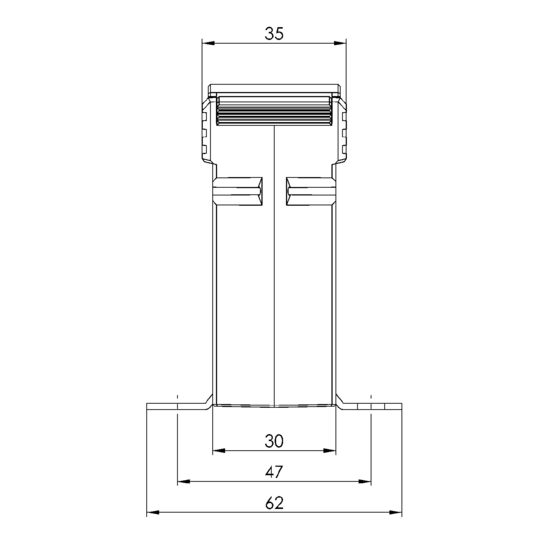

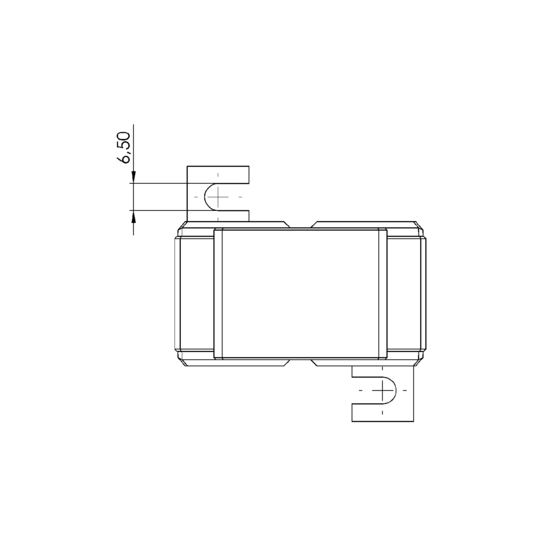

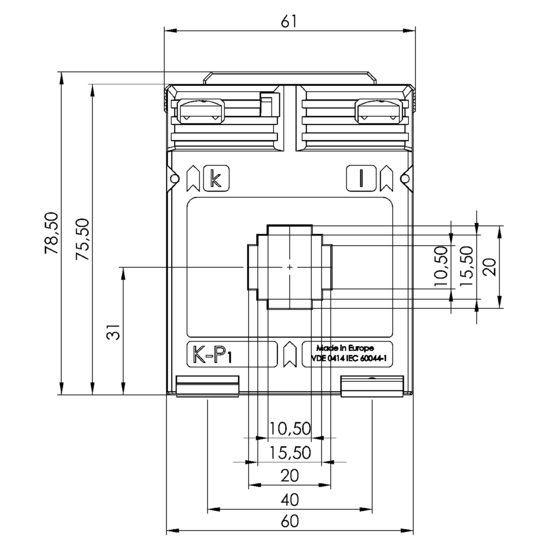

Baubreite: 61 mm
Bauhöhe: 78,5 mm
Bautiefe gesamt: 48 mm
