EASK 123.3

PDF
Beschreibung

Beschreibung

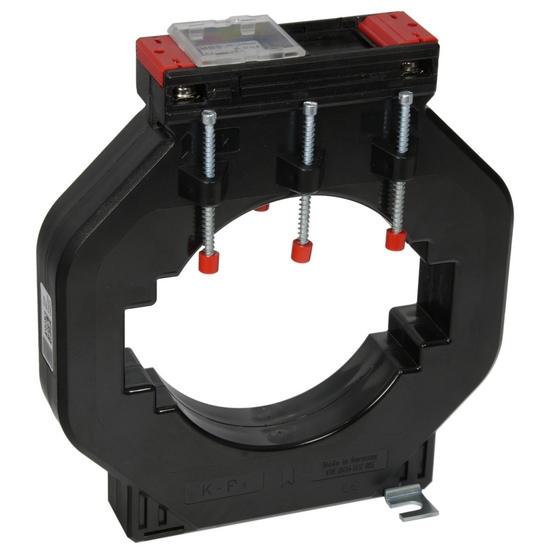

Aufsteck-Stromwandler für Primär-Nennströme von 750 A bis 3000 A mit einem Sekundär-Nennstrom von 5 A, in den Genauigkeitsklassen 0,2, 0,5s und 0,5, mit Bauartzulassung durch die PTB Braunschweig für den Einsatz zu Verrechnungszwecken.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Schiene 1: 120 x 30 mm
  • Schiene 2: 3 x 100 x 10 mm
  • Rundleiter: 100 mm

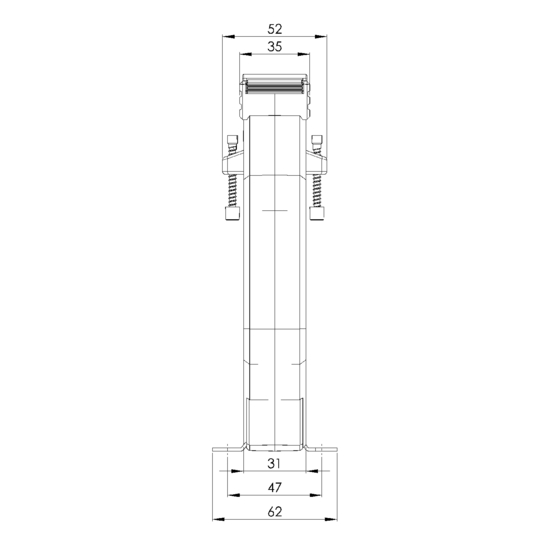

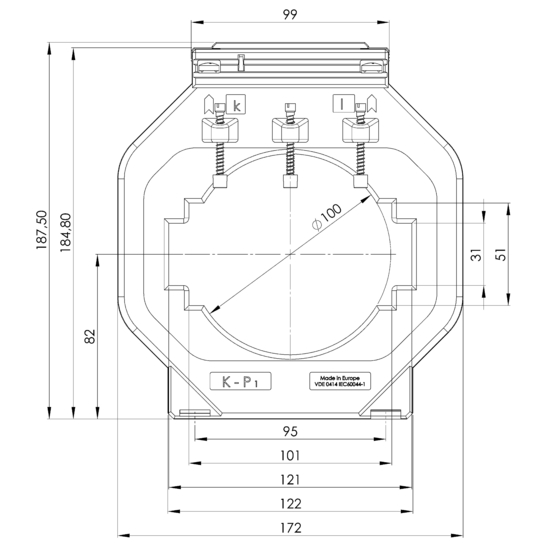

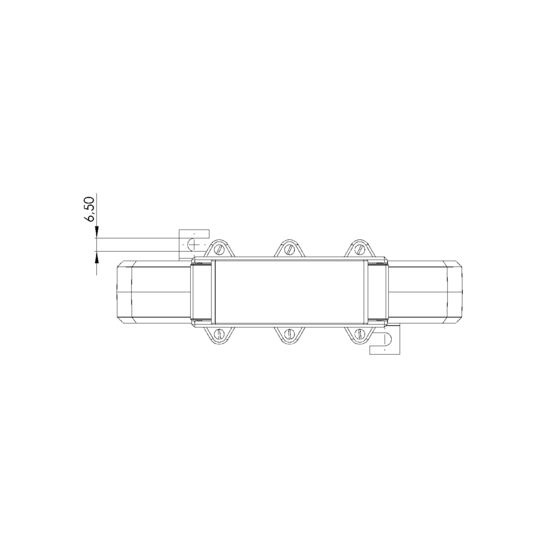

  • Baubreite: 172 mm
  • Bauhöhe: 187,5 mm
  • Bautiefe gesamt: 52 mm
