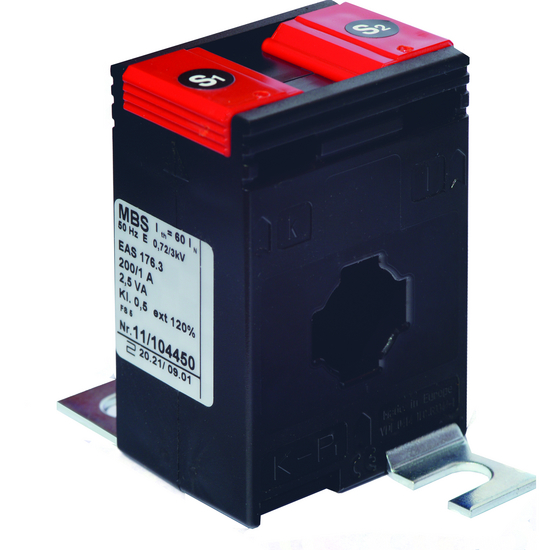

EAS 176.3

PDF
Beschreibung

Beschreibung

Aufsteck-Stromwandler passend für SlimLine XR Größe XR1 für Primär-Nennströme von 150 A bis 250 A mit einem Sekundär-Nennstrom von 5 A oder 1 A, in der Genauigkeitsklasse 0,5, mit Bauartzulassung durch die PTB Braunschweig für den Einsatz zu Verrechnungszwecken.
Zur Installation des Wandlers innerhalb der genannten Leiste ist die Verwendung eines speziellen - im Liefersortiment der Fa. ABB enthaltenen- Stromschienenadapters erforderlich.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Schiene 1: 17 x 6 mm
  • Rundleiter: 15,2 mm
  • Baubreite: 44 mm
  • Bauhöhe: 65 mm
  • Bautiefe gesamt: 30 mm
