WSK 70.6 N

PDF
Beschreibung

Beschreibung

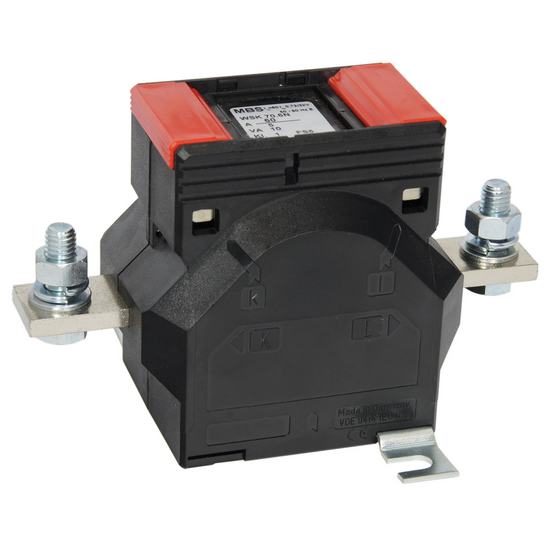

Wickel-Stromwandler für Primär-Nennströme von 25 A bis 100 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

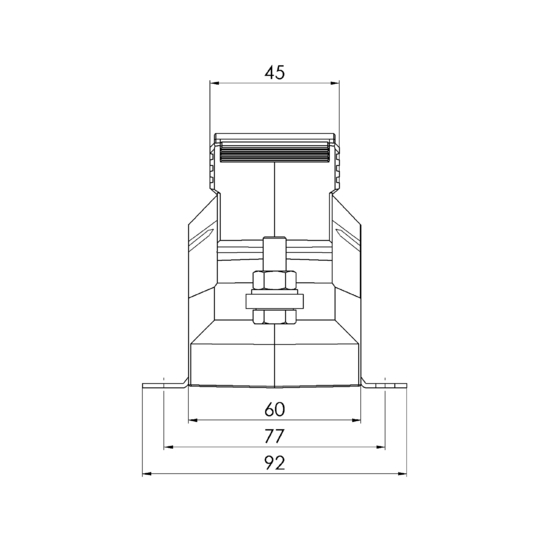

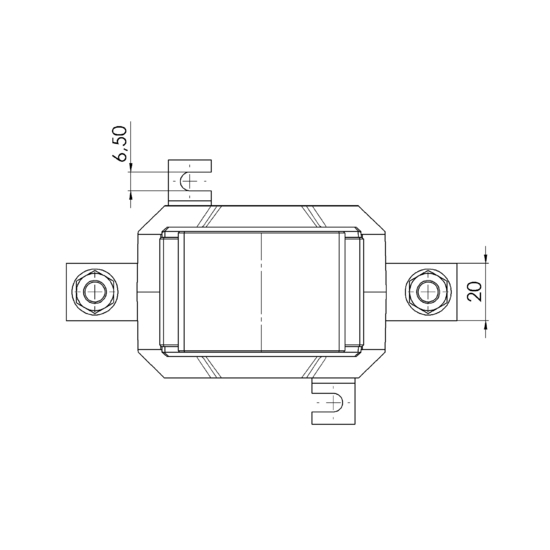

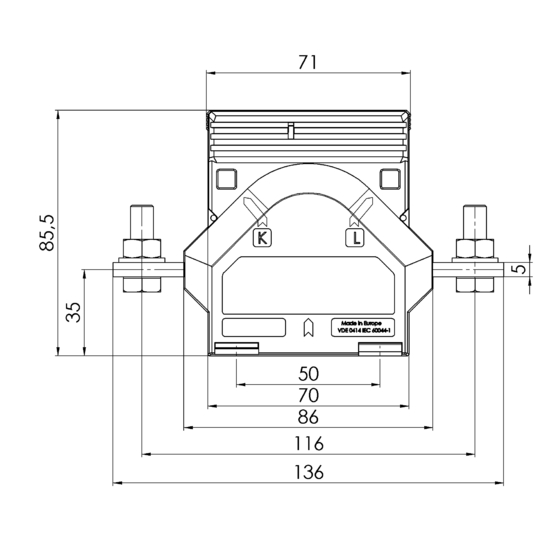

  • Baubreite: 60 mm
  • Bauhöhe: 85,5 mm
  • Bautiefe gesamt: 136 mm
  • Schraube M8



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
WSK 70.6 N 25/5A 2,5VA Kl.1 WSK 70.6 N 25 5 2,5 1
WSK 70.6 N 25/5A 5VA Kl.1 WSK 70.6 N 25 5 5 1
WSK 70.6 N 25/5A 10VA Kl.1 WSK 70.6 N 25 5 10 1
WSK 70.6 N 30/5A 2,5VA Kl.1 WSK 70.6 N 30 5 2,5 1
WSK 70.6 N 30/5A 5VA Kl.1 WSK 70.6 N 30 5 5 1
WSK 70.6 N 30/5A 10VA Kl.1 WSK 70.6 N 30 5 10 1
WSK 70.6 N 30/5A 15VA Kl.1 WSK 70.6 N 30 5 15 1
WSK 70.6 N 40/5A 2,5VA Kl.1 WSK 70.6 N 40 5 2,5 1
WSK 70.6 N 40/5A 5VA Kl.1 WSK 70.6 N 40 5 5 1
WSK 70.6 N 40/5A 10VA Kl.1 WSK 70.6 N 40 5 10 1
WSK 70.6 N 40/5A 15VA Kl.1 WSK 70.6 N 40 5 15 1
WSK 70.6 N 50/5A 2,5VA Kl.1 WSK 70.6 N 50 5 2,5 1
WSK 70.6 N 50/5A 5VA Kl.1 WSK 70.6 N 50 5 5 1
WSK 70.6 N 50/5A 10VA Kl.1 WSK 70.6 N 50 5 10 1
WSK 70.6 N 50/5A 15VA Kl.1 WSK 70.6 N 50 5 15 1
WSK 70.6 N 60/5A 2,5VA Kl.1 WSK 70.6 N 60 5 2,5 1
WSK 70.6 N 60/5A 5VA Kl.1 WSK 70.6 N 60 5 5 1
WSK 70.6 N 60/5A 10VA Kl.1 WSK 70.6 N 60 5 10 1
WSK 70.6 N 60/5A 15VA Kl.1 WSK 70.6 N 60 5 15 1
WSK 70.6 N 75/5A 2,5VA Kl.1 WSK 70.6 N 75 5 2,5 1
WSK 70.6 N 75/5A 5VA Kl.1 WSK 70.6 N 75 5 5 1
WSK 70.6 N 75/5A 10VA Kl.1 WSK 70.6 N 75 5 10 1
WSK 70.6 N 75/5A 15VA Kl.1 WSK 70.6 N 75 5 15 1
WSK 70.6 N 80/5A 2,5VA Kl.1 WSK 70.6 N 80 5 2,5 1
WSK 70.6 N 80/5A 5VA Kl.1 WSK 70.6 N 80 5 5 1
WSK 70.6 N 80/5A 10VA Kl.1 WSK 70.6 N 80 5 10 1
WSK 70.6 N 80/5A 15VA Kl.1 WSK 70.6 N 80 5 15 1
WSK 70.6 N 100/5A 2,5VA Kl.1 WSK 70.6 N 100 5 2,5 1
WSK 70.6 N 100/5A 5VA Kl.1 WSK 70.6 N 100 5 5 1
WSK 70.6 N 100/5A 10VA Kl.1 WSK 70.6 N 100 5 10 1
WSK 70.6 N 100/5A 15VA Kl.1 WSK 70.6 N 100 5 15 1
WSK 70.6 N 25/1A 2,5VA Kl.1 WSK 70.6 N 25 1 2,5 1
WSK 70.6 N 25/1A 5VA Kl.1 WSK 70.6 N 25 1 5 1
WSK 70.6 N 25/1A 10VA Kl.1 WSK 70.6 N 25 1 10 1
WSK 70.6 N 25/1A 15VA Kl.1 WSK 70.6 N 25 1 15 1
WSK 70.6 N 30/1A 2,5VA Kl.1 WSK 70.6 N 30 1 2,5 1
WSK 70.6 N 30/1A 5VA Kl.1 WSK 70.6 N 30 1 5 1
WSK 70.6 N 30/1A 10VA Kl.1 WSK 70.6 N 30 1 10 1
WSK 70.6 N 30/1A 15VA Kl.1 WSK 70.6 N 30 1 15 1
WSK 70.6 N 40/1A 2,5VA Kl.1 WSK 70.6 N 40 1 2,5 1
WSK 70.6 N 40/1A 5VA Kl.1 WSK 70.6 N 40 1 5 1
WSK 70.6 N 40/1A 10VA Kl.1 WSK 70.6 N 40 1 10 1
WSK 70.6 N 40/1A 15VA Kl.1 WSK 70.6 N 40 1 15 1
WSK 70.6 N 50/1A 2,5VA Kl.1 WSK 70.6 N 50 1 2,5 1
WSK 70.6 N 50/1A 5VA Kl.1 WSK 70.6 N 50 1 5 1
WSK 70.6 N 50/1A 10VA Kl.1 WSK 70.6 N 50 1 10 1
WSK 70.6 N 50/1A 15VA Kl.1 WSK 70.6 N 50 1 15 1
WSK 70.6 N 60/1A 2,5VA Kl.1 WSK 70.6 N 60 1 2,5 1
WSK 70.6 N 60/1A 5VA Kl.1 WSK 70.6 N 60 1 5 1
WSK 70.6 N 60/1A 10VA Kl.1 WSK 70.6 N 60 1 10 1
WSK 70.6 N 60/1A 15VA Kl.1 WSK 70.6 N 60 1 15 1
WSK 70.6 N 75/1A 2,5VA Kl.1 WSK 70.6 N 75 1 2,5 1
WSK 70.6 N 75/1A 5VA Kl.1 WSK 70.6 N 75 1 5 1
WSK 70.6 N 75/1A 10VA Kl.1 WSK 70.6 N 75 1 10 1
WSK 70.6 N 75/1A 15VA Kl.1 WSK 70.6 N 75 1 15 1
WSK 70.6 N 80/1A 2,5VA Kl.1 WSK 70.6 N 80 1 2,5 1
WSK 70.6 N 80/1A 5VA Kl.1 WSK 70.6 N 80 1 5 1
WSK 70.6 N 80/1A 10VA Kl.1 WSK 70.6 N 80 1 10 1
WSK 70.6 N 80/1A 15VA Kl.1 WSK 70.6 N 80 1 15 1
WSK 70.6 N 100/1A 2,5VA Kl.1 WSK 70.6 N 100 1 2,5 1
WSK 70.6 N 100/1A 5VA Kl.1 WSK 70.6 N 100 1 5 1
WSK 70.6 N 100/1A 10VA Kl.1 WSK 70.6 N 100 1 10 1
WSK 70.6 N 100/1A 15VA Kl.1 WSK 70.6 N 100 1 15 1
