WSK 60

PDF
Beschreibung

Beschreibung

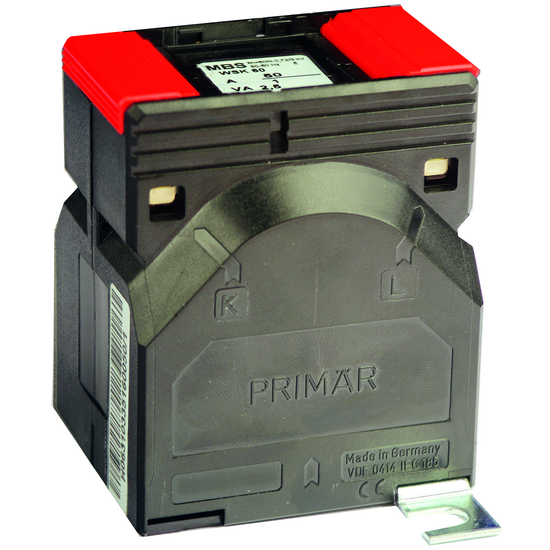

Wickel-Stromwandler für Primär-Nennströme von 5 A bis 30 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

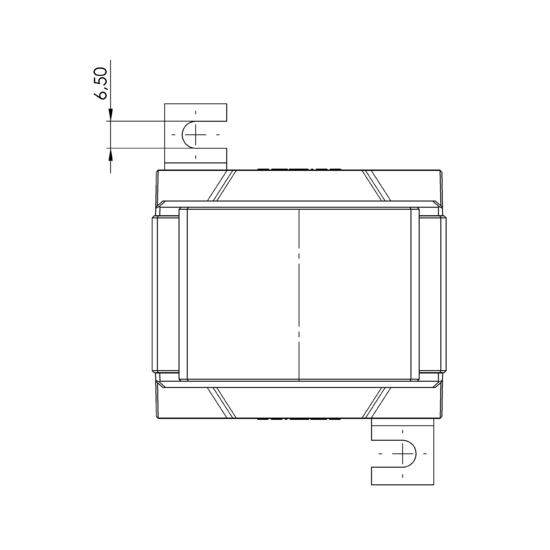

  • Baubreite: 71 mm
  • Bauhöhe: 88,5 mm
  • Bautiefe gesamt: 60 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
WSK 60 5/5A 2,5VA Kl.1 WSK 60 5 5 2,5 1
WSK 60 5/5A 5VA Kl.1 WSK 60 5 5 5 1
WSK 60 5/5A 10VA Kl.1 WSK 60 5 5 10 1
WSK 60 5/5A 15VA Kl.1 WSK 60 5 5 15 1
WSK 60 10/5A 2,5VA Kl.1 WSK 60 10 5 2,5 1
WSK 60 10/5A 5VA Kl.1 WSK 60 10 5 5 1
WSK 60 10/5A 10VA Kl.1 WSK 60 10 5 10 1
WSK 60 10/5A 15VA Kl.1 WSK 60 10 5 15 1
WSK 60 15/5A 2,5VA Kl.1 WSK 60 15 5 2,5 1
WSK 60 15/5A 5VA Kl.1 WSK 60 15 5 5 1
WSK 60 15/5A 10VA Kl.1 WSK 60 15 5 10 1
WSK 60 15/5A 15VA Kl.1 WSK 60 15 5 15 1
WSK 60 20/5A 2,5VA Kl.1 WSK 60 20 5 2,5 1
WSK 60 20/5A 5VA Kl.1 WSK 60 20 5 5 1
WSK 60 20/5A 10VA Kl.1 WSK 60 20 5 10 1
WSK 60 20/5A 15VA Kl.1 WSK 60 20 5 15 1
WSK 60 25/5A 2,5VA Kl.1 WSK 60 25 5 2,5 1
WSK 60 25/5A 5VA Kl.1 WSK 60 25 5 5 1
WSK 60 25/5A 10VA Kl.1 WSK 60 25 5 10 1
WSK 60 25/5A 15VA Kl.1 WSK 60 25 5 15 1
WSK 60 30/5A 2,5VA Kl.1 WSK 60 30 5 2,5 1
WSK 60 30/5A 5VA Kl.1 WSK 60 30 5 5 1
WSK 60 30/5A 10VA Kl.1 WSK 60 30 5 10 1
WSK 60 30/5A 15VA Kl.1 WSK 60 30 5 15 1
WSK 60 5/1A 2,5VA Kl.1 WSK 60 5 1 2,5 1
WSK 60 5/1A 5VA Kl.1 WSK 60 5 1 5 1
WSK 60 5/1A 10VA Kl.1 WSK 60 5 1 10 1
WSK 60 5/1A 15VA Kl.1 WSK 60 5 1 15 1
WSK 60 10/1A 2,5VA Kl.1 WSK 60 10 1 2,5 1
WSK 60 10/1A 5VA Kl.1 WSK 60 10 1 5 1
WSK 60 10/1A 10VA Kl.1 WSK 60 10 1 10 1
WSK 60 10/1A 15VA Kl.1 WSK 60 10 1 15 1
WSK 60 15/1A 2,5VA Kl.1 WSK 60 15 1 2,5 1
WSK 60 15/1A 5VA Kl.1 WSK 60 15 1 5 1
WSK 60 15/1A 10VA Kl.1 WSK 60 15 1 10 1
WSK 60 15/1A 15VA Kl.1 WSK 60 15 1 15 1
WSK 60 20/1A 2,5VA Kl.1 WSK 60 20 1 2,5 1
WSK 60 20/1A 5VA Kl.1 WSK 60 20 1 5 1
WSK 60 20/1A 10VA Kl.1 WSK 60 20 1 10 1
WSK 60 20/1A 15VA Kl.1 WSK 60 20 1 15 1
WSK 60 25/1A 2,5VA Kl.1 WSK 60 25 1 2,5 1
WSK 60 25/1A 5VA Kl.1 WSK 60 25 1 5 1
WSK 60 25/1A 10VA Kl.1 WSK 60 25 1 10 1
WSK 60 25/1A 15VA Kl.1 WSK 60 25 1 15 1
WSK 60 30/1A 2,5VA Kl.1 WSK 60 30 1 2,5 1
WSK 60 30/1A 5VA Kl.1 WSK 60 30 1 5 1
WSK 60 30/1A 10VA Kl.1 WSK 60 30 1 10 1
WSK 60 30/1A 15VA Kl.1 WSK 60 30 1 15 1
