WSK 40N

PDF
Beschreibung

Beschreibung

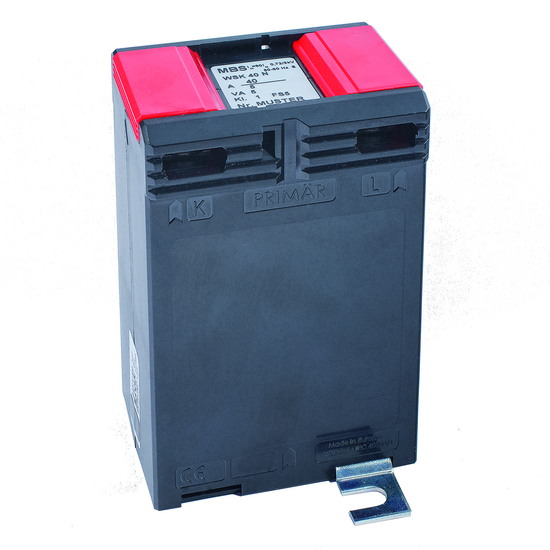

Wickel-Stromwandler für Primär-Nennströme von 30 A bis 50 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 50 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

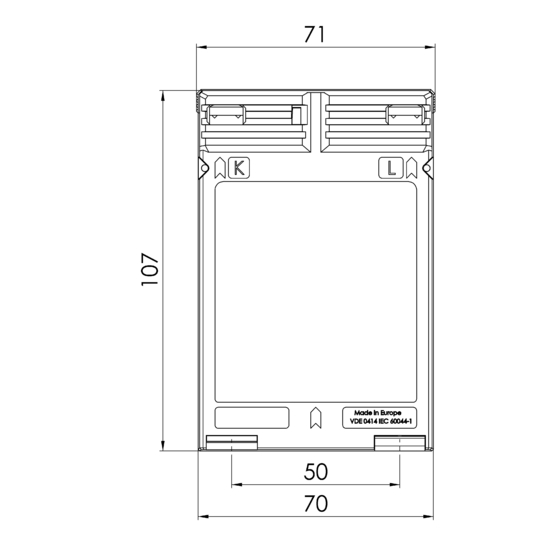

  • Baubreite: 71 mm
  • Bauhöhe: 107 mm

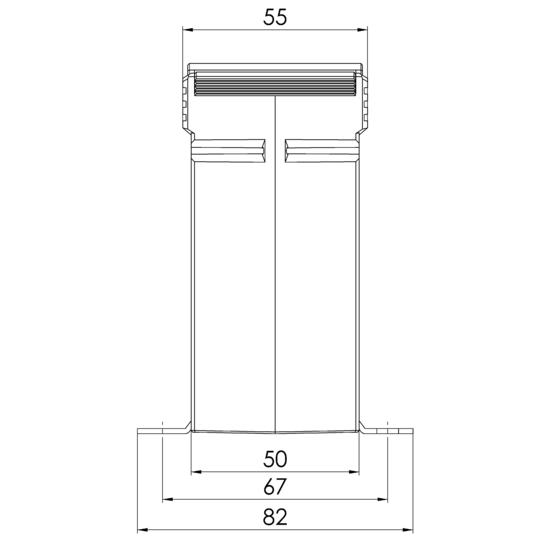

  • Bautiefe gesamt: 55 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
WSK 40N 30/5A 2,5VA Kl.1 WSK 40N 30 5 2,5 1
WSK 40N 30/5A 5VA Kl.1 WSK 40N 30 5 5 1
WSK 40N 30/5A 10VA Kl.1 WSK 40N 30 5 10 1
WSK 40N 40/5A 2,5VA Kl.1 WSK 40N 40 5 2,5 1
WSK 40N 40/5A 5VA Kl.1 WSK 40N 40 5 5 1
WSK 40N 40/5A 10VA Kl.1 WSK 40N 40 5 10 1
WSK 40N 50/5A 2,5VA Kl.1 WSK 40N 50 5 2,5 1
WSK 40N 50/5A 5VA Kl.1 WSK 40N 50 5 5 1
WSK 40N 50/5A 10VA Kl.1 WSK 40N 50 5 10 1
WSK 40N 30/1A 2,5VA Kl.1 WSK 40N 30 1 2,5 1
WSK 40N 30/1A 5VA Kl.1 WSK 40N 30 1 5 1
WSK 40N 30/1A 10VA Kl.1 WSK 40N 30 1 10 1
WSK 40N 40/1A 2,5VA Kl.1 WSK 40N 40 1 2,5 1
WSK 40N 40/1A 5VA Kl.1 WSK 40N 40 1 5 1
WSK 40N 40/1A 10VA Kl.1 WSK 40N 40 1 10 1
WSK 40N 50/1A 2,5VA Kl.1 WSK 40N 50 1 2,5 1
WSK 40N 50/1A 5VA Kl.1 WSK 40N 50 1 5 1
WSK 40N 50/1A 10VA Kl.1 WSK 40N 50 1 10 1
