ASR 21.5

PDF
Beschreibung

Allgemeines

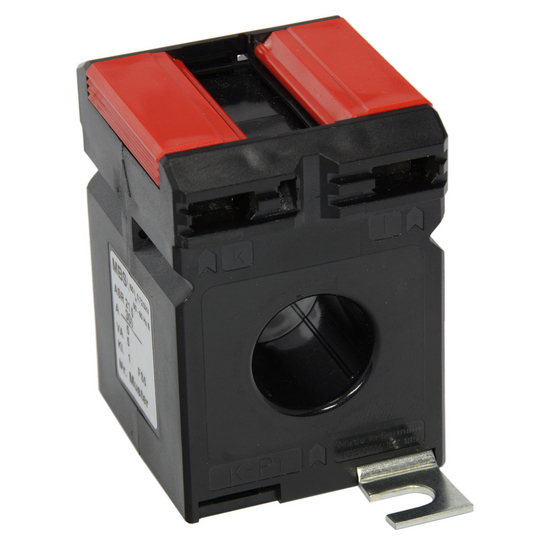

Rohrstab-Stromwandler für Primär-Nennströme von 50 A bis 600 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1.

Technische Daten

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

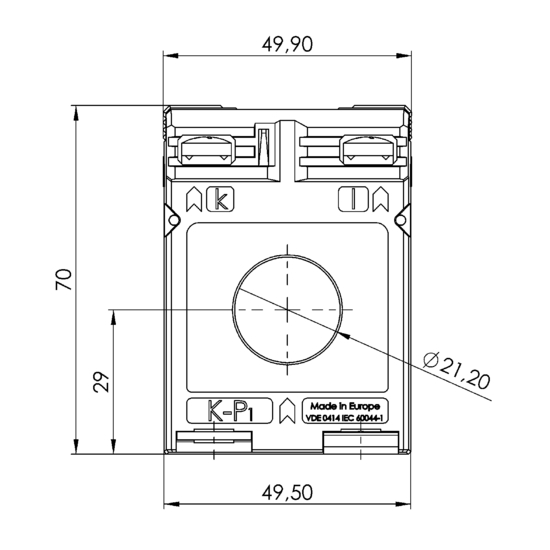

  • Rundleiter: 21,2 mm
  • Baubreite: 49,9 mm
  • Bauhöhe: 70 mm

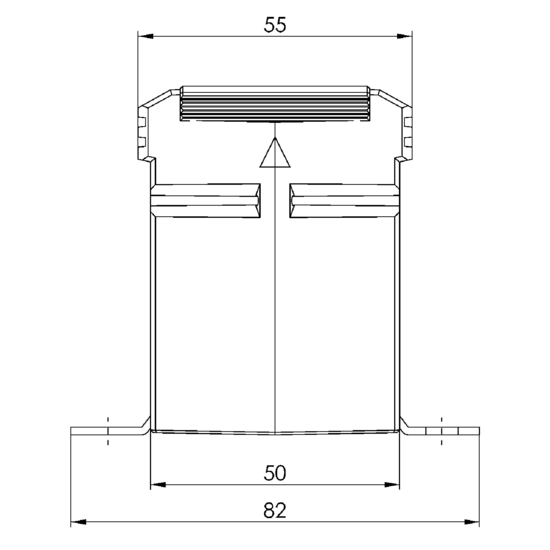

  • Bautiefe gesamt: 55 mm
