PTW 816

PDF
Beschreibung

Beschreibung:

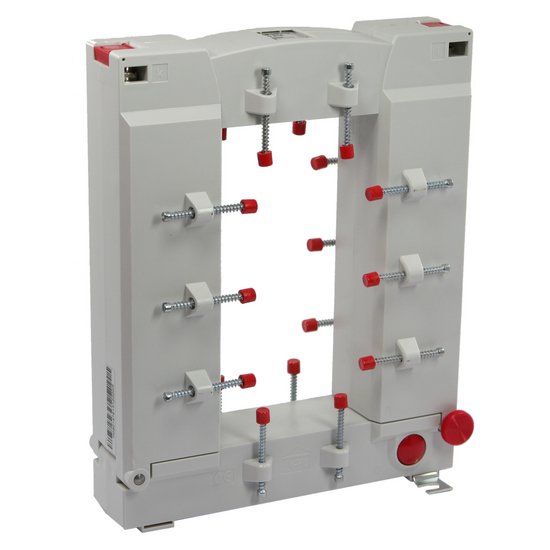

Stromwandler mit teilbarem Messkern für Primär-Nennströme von 1000 A bis 5000 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1.

Technische Daten:

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Schiene 1: 80 x 160 mm
  • Rundleiter: 80 mm

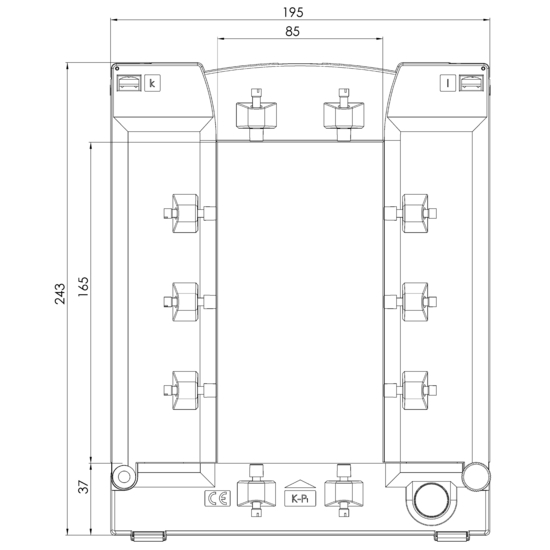

  • Baubreite: 195 mm
  • Bauhöhe: 243 mm

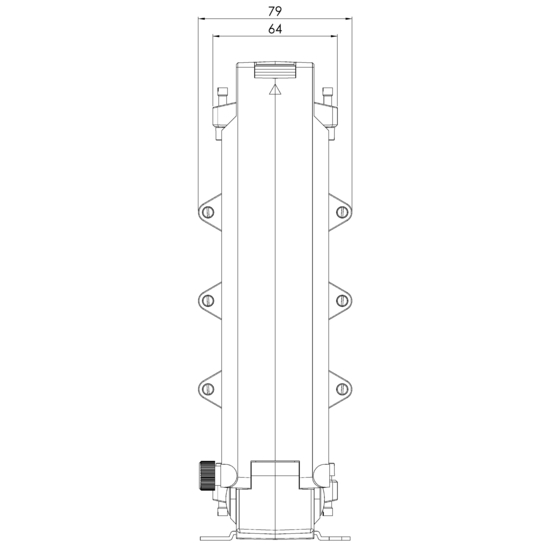

  • Bautiefe gesamt: 79 mm
