PCW 44

PDF
Beschreibung

Beschreibung:

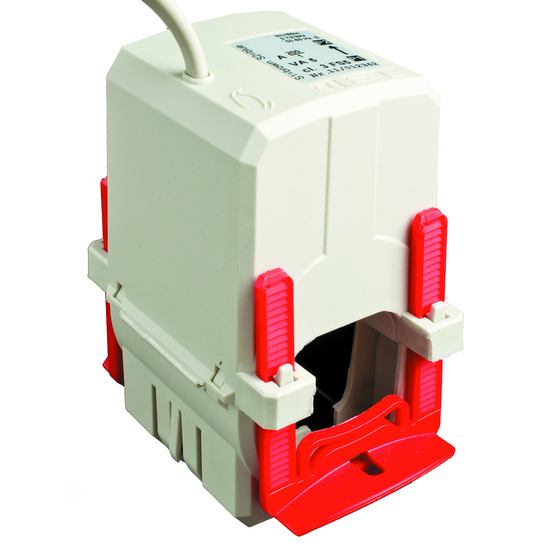

Kompakter Stromwandler mit teilbarem Messkern für Primär-Nennströme von 250 bis 1000 A mit einem Sekundär-Nennstrom von 1 A oder 5 A.
Standardmäßig erfolgt die Auslieferung der Sekundär 1A - Version mit 2,5 m Anschlussleitung 2x0,75 mm² (farblich codiert; S1 = braun; S2 = blau), andere Leitungslängen sind auf Anfrage möglich. Die Sekundär 5A - Version wird mit einer 0,5 m Anschlussleitung 2x1,5 mm² ausgeliefert.
Optional erhältlich mit 4...20 mA DC-Strom- oder 0...333 mV Spannungsausgang für den Einsatz als Stromsensor.

Technische Daten:

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Angewandte technische Normen: DIN EN 60044/1, VDE 0414 Teil 1

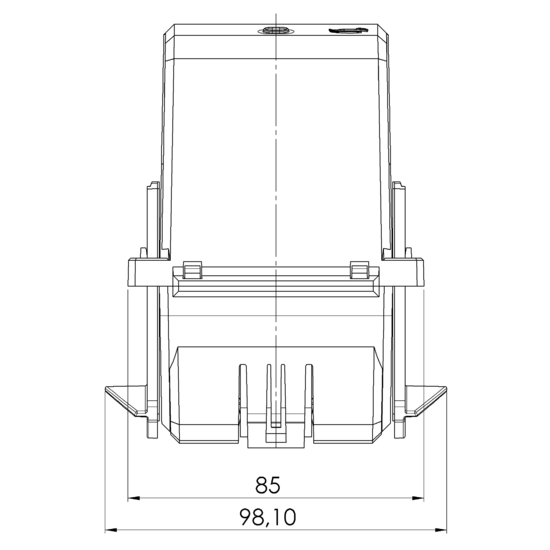

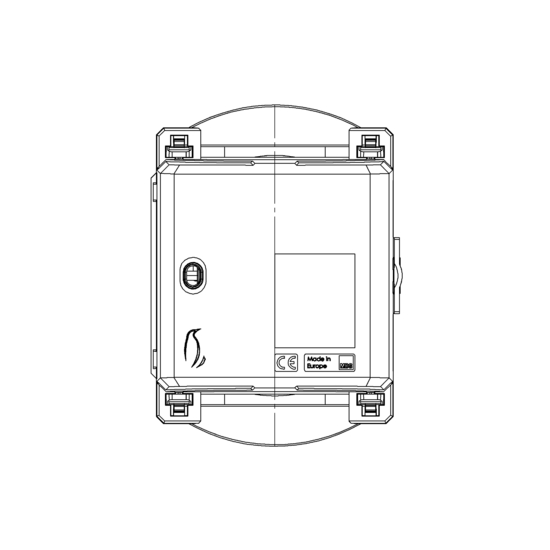

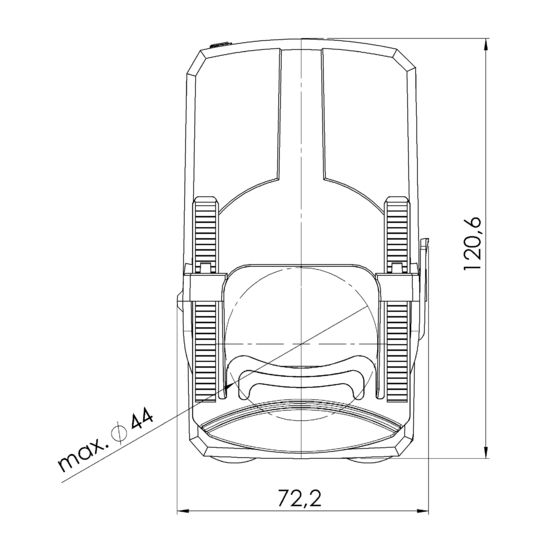

  • Rundleiter: 44 mm
  • Baubreite: 72,2 mm
  • Bauhöhe: 120,6 mm
  • Bautiefe gesamt: 98 mm

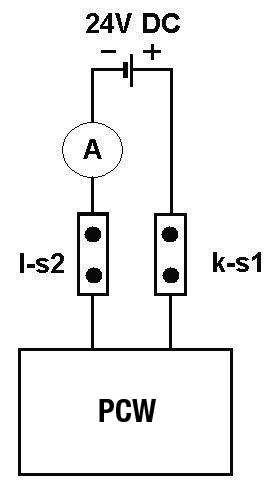

Anschlussbild für 4-20mA Ausgang:
