PCW 18S


Beschreibung

Beschreibung:

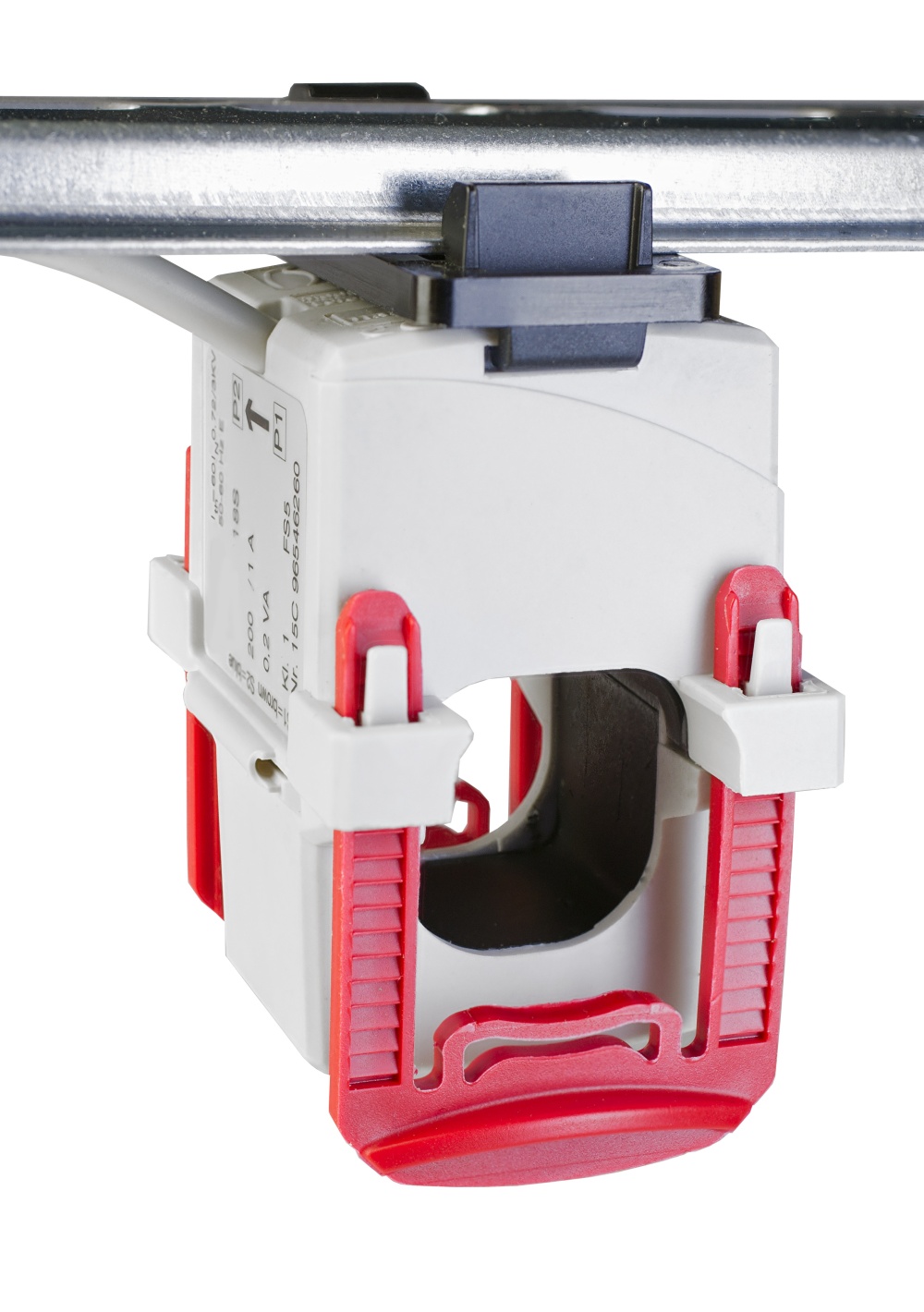

Kompakter Stromwandler mit teilbarem Messkern
Für Primär-Nennströme von 60 bis 250 A, Sekundär-Nennstrom 1 A, Klasse 3, Länge der Anschlussleitungen 2,5 m, 2 x 0,5 mm²
Für Primär-Nennströme von 200 bis 250 A, Sekundär-Nennstrom 1 A, Klasse 1, Länge der Anschlussleitungen 2,5 m, 2 x 0,5 mm²
Schnappbefestigung für Hutschienenmontage optional

Technische Daten:

Therm. Nenndauerstrom I_cth: 1,2 x I_N
Therm. Nennkurzzeitstrom I_th: 60 x I_N, 1 Sek.
Max. Betriebsspannung U_m: 0,72 kV
Isolationsprüfspannung: 3 kV, U_eff, 50 Hz, 1 Min.
Nenn-Frequenz: 50...60 Hz
Isolierstoffklasse: E
Angewandte technische Normen: DIN EN 60044/1, VDE 0414 Teil 1

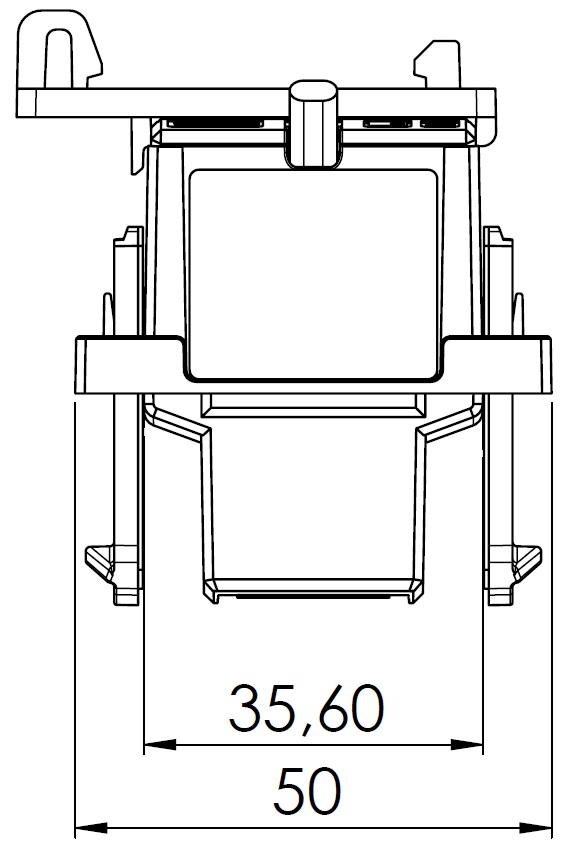

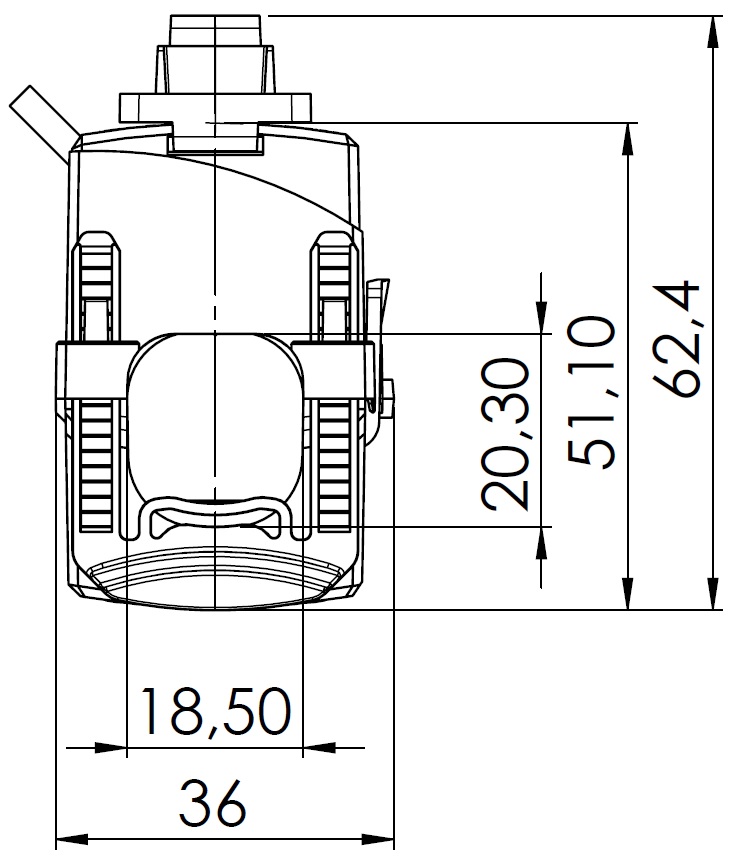

Rundleiter: 18 mm
Baubreite: 36 mm
Bauhöhe: 62,4 mm
Bautiefe gesamt: 50 mm
