CTB 51.35

PDF
Beschreibung

Beschreibung

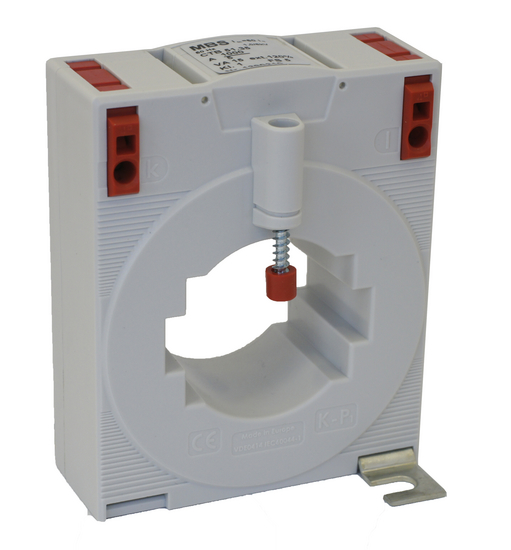

Aufsteck-Stromwandler für Primär-Nennströme von 100 A bis 1250 A mit einem Sekundär-Nennstrom von 5 A oder 1 A, in den Genauigkeitsklassen 1 und 3.

Weltweit erster Stromwandler mit schraubenloser Anschlusstechnik – Federzugklemme „Cage Clamp®“. Die Stromwandler der Typenreihe CTB sind UL zertifiziert.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 1,20kV
  • Isolationsprüfspannung: 6 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • UL-zertifiziert - Certificate Number - 20100426-E336996

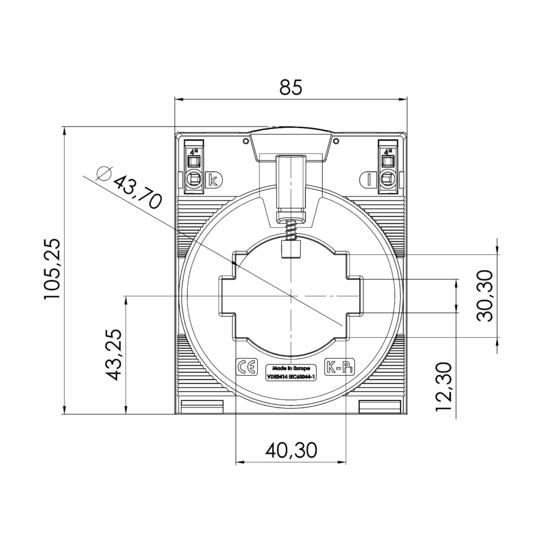

  • Schiene 1: 50 x 12 mm
  • Schiene 2: 40 x 30 mm
  • Rundleiter: 43,7 mm

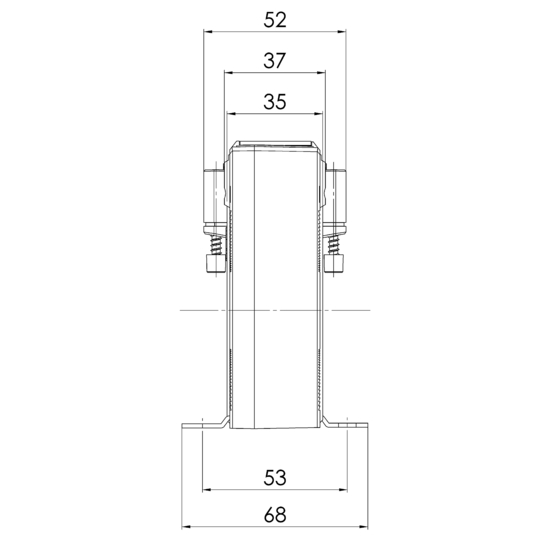

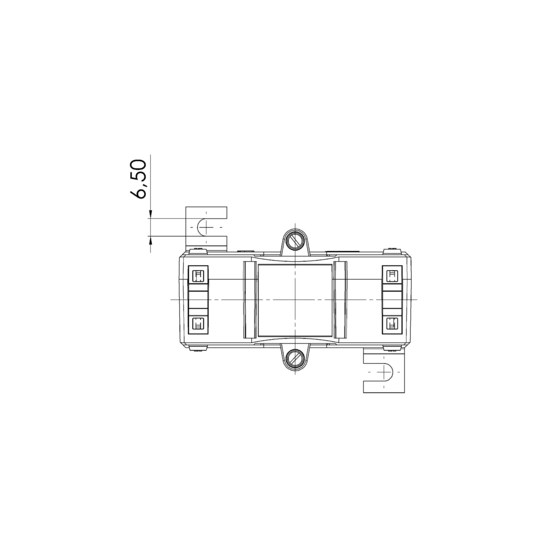

  • Baubreite: 85 mm
  • Bauhöhe: 105,25 mm
  • Bautiefe gesamt: 52 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
CTB 51.35 100/5A 1,25VA Kl.1 CTB 51.35 100 5 1,25 1
CTB 51.35 125/5A 2,5VA Kl.1 CTB 51.35 125 5 2,5 1
CTB 51.35 150/5A 2,5VA Kl.1 CTB 51.35 150 5 2,5 1
CTB 51.35 200/5A 5VA Kl.1 CTB 51.35 200 5 5 1
CTB 51.35 250/5A 5VA Kl.1 CTB 51.35 250 5 5 1
CTB 51.35 300/5A 5VA Kl.1 CTB 51.35 300 5 5 1
CTB 51.35 400/5A 5VA Kl.1 CTB 51.35 400 5 5 1
CTB 51.35 400/5A 10VA Kl.1 CTB 51.35 400 5 10 1
CTB 51.35 500/5A 5VA Kl.1 CTB 51.35 500 5 5 1
CTB 51.35 500/5A 10VA Kl.1 CTB 51.35 500 5 10 1
CTB 51.35 600/5A 5VA Kl.1 CTB 51.35 600 5 5 1
CTB 51.35 600/5A 10VA Kl.1 CTB 51.35 600 5 10 1
CTB 51.35 750/5A 5VA Kl.1 CTB 51.35 750 5 5 1
CTB 51.35 750/5A 10VA Kl.1 CTB 51.35 750 5 10 1
CTB 51.35 800/5A 5VA Kl.1 CTB 51.35 800 5 5 1
CTB 51.35 800/5A 10VA Kl.1 CTB 51.35 800 5 10 1
CTB 51.35 1000/5A 5VA Kl.1 CTB 51.35 1000 5 5 1
CTB 51.35 1000/5A 10VA Kl.1 CTB 51.35 1000 5 10 1
CTB 51.35 1200/5A 5VA Kl.1 CTB 51.35 1200 5 5 1
CTB 51.35 1200/5A 10VA Kl.1 CTB 51.35 1200 5 10 1
CTB 51.35 1250/5A 5VA Kl.1 CTB 51.35 1250 5 5 1
CTB 51.35 1250/5A 10VA Kl.1 CTB 51.35 1250 5 10 1
CTB 51.35 100/1A 1,25VA Kl.1 CTB 51.35 100 1 1,25 1
CTB 51.35 125/1A 2,5VA Kl.1 CTB 51.35 125 1 2,5 1
CTB 51.35 150/1A 2,5VA Kl.1 CTB 51.35 150 1 2,5 1
CTB 51.35 200/1A 5VA Kl.1 CTB 51.35 200 1 5 1
CTB 51.35 250/1A 5VA Kl.1 CTB 51.35 250 1 5 1
CTB 51.35 300/1A 5VA Kl.1 CTB 51.35 300 1 5 1
CTB 51.35 400/1A 5VA Kl.1 CTB 51.35 400 1 5 1
CTB 51.35 400/1A 10VA Kl.1 CTB 51.35 400 1 10 1
CTB 51.35 500/1A 5VA Kl.1 CTB 51.35 500 1 5 1
CTB 51.35 500/1A 10VA Kl.1 CTB 51.35 500 1 10 1
CTB 51.35 600/1A 5VA Kl.1 CTB 51.35 600 1 5 1
CTB 51.35 600/1A 10VA Kl.1 CTB 51.35 600 1 10 1
CTB 51.35 750/1A 5VA Kl.1 CTB 51.35 750 1 5 1
CTB 51.35 750/1A 10VA Kl.1 CTB 51.35 750 1 10 1
CTB 51.35 800/1A 5VA Kl.1 CTB 51.35 800 1 5 1
CTB 51.35 800/1A 10VA Kl.1 CTB 51.35 800 1 10 1
CTB 51.35 1000/1A 5VA Kl.1 CTB 51.35 1000 1 5 1
CTB 51.35 1000/1A 10VA Kl.1 CTB 51.35 1000 1 10 1
CTB 51.35 1200/1A 5VA Kl.1 CTB 51.35 1200 1 5 1
CTB 51.35 1200/1A 10VA Kl.1 CTB 51.35 1200 1 10 1
CTB 51.35 1250/1A 5VA Kl.1 CTB 51.35 1250 1 5 1
CTB 51.35 1250/1A 10VA Kl.1 CTB 51.35 1250 1 10 1
