CTB 101.35

PDF
Beschreibung

Beschreibung

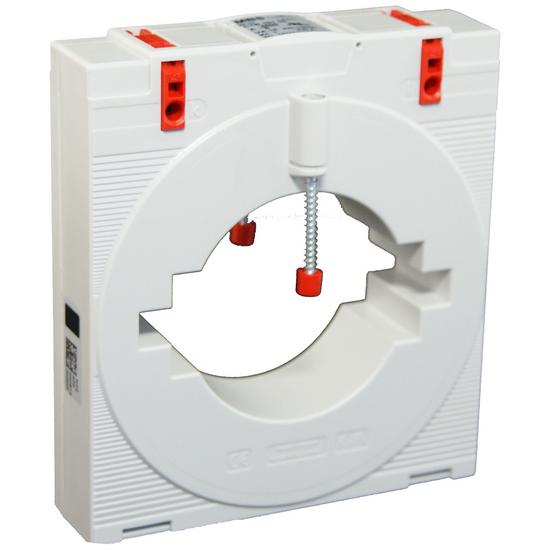

Aufsteck-Stromwandler für Primär-Nennströme von 400 A bis 2500 A mit einem Sekundär-Nennstrom von 5 A oder 1 A, in den Genauigkeitsklassen 1 und 3.

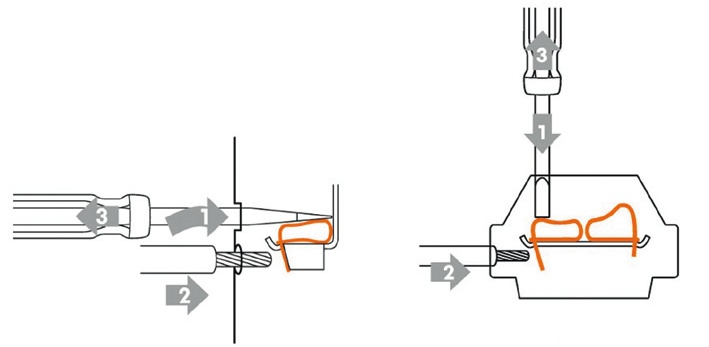

Weltweit erster Stromwandler mit schraubenloser Anschlusstechnik – Federzugklemme „Cage Clamp®“. Die Stromwandler der Typenreihe CTB sind UL zertifiziert.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 1,20kV
  • Isolationsprüfspannung: 6 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • UL-zertifiziert - Certificate Number - 20100426-E336996

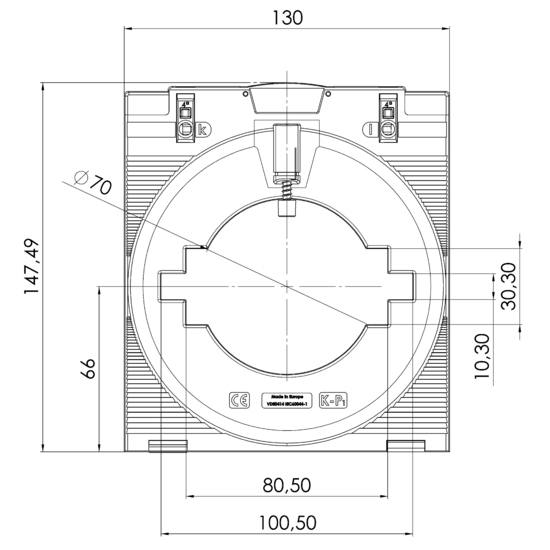

  • Schiene 1: 100 x 10 mm
  • Schiene 2: 80 x 30 mm
  • Rundleiter: 70 mm
  • Baubreite: 130 mm
  • Bauhöhe: 147,49 mm

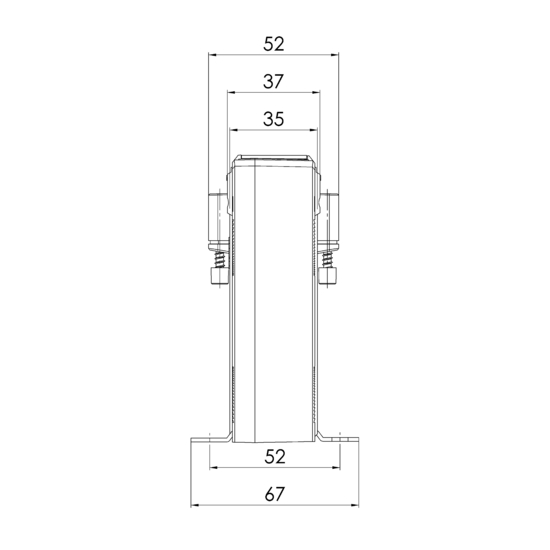

  • Bautiefe gesamt: 52 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
CTB 101.35 400/5A 5VA Kl.1 CTB 101.35 400 5 5 1
CTB 101.35 500/5A 5VA Kl.1 CTB 101.35 500 5 5 1
CTB 101.35 600/5A 10VA Kl.1 CTB 101.35 600 5 10 1
CTB 101.35 750/5A 5VA Kl.1 CTB 101.35 750 5 5 1
CTB 101.35 750/5A 10VA Kl.1 CTB 101.35 750 5 10 1
CTB 101.35 800/5A 5VA Kl.1 CTB 101.35 800 5 5 1
CTB 101.35 800/5A 10VA Kl.1 CTB 101.35 800 5 10 1
CTB 101.35 1000/5A 5VA Kl.1 CTB 101.35 1000 5 5 1
CTB 101.35 1000/5A 10VA Kl.1 CTB 101.35 1000 5 10 1
CTB 101.35 1200/5A 5VA Kl.1 CTB 101.35 1200 5 5 1
CTB 101.35 1200/5A 10VA Kl.1 CTB 101.35 1200 5 10 1
CTB 101.35 1250/5A 5VA Kl.1 CTB 101.35 1250 5 5 1
CTB 101.35 1250/5A 10VA Kl.1 CTB 101.35 1250 5 10 1
CTB 101.35 1500/5A 10VA Kl.1 CTB 101.35 1500 5 10 1
CTB 101.35 1500/5A 15VA Kl.1 CTB 101.35 1500 5 15 1
CTB 101.35 1600/5A 10VA Kl.1 CTB 101.35 1600 5 10 1
CTB 101.35 1600/5A 15VA Kl.1 CTB 101.35 1600 5 15 1
CTB 101.35 2000/5A 10VA Kl.1 CTB 101.35 2000 5 10 1
CTB 101.35 2000/5A 15VA Kl.1 CTB 101.35 2000 5 15 1
CTB 101.35 2500/5A 10VA Kl.1 CTB 101.35 2500 5 10 1
CTB 101.35 2500/5A 15VA Kl.1 CTB 101.35 2500 5 15 1
CTB 101.35 400/1A 5VA Kl.1 CTB 101.35 400 1 5 1
CTB 101.35 500/1A 5VA Kl.1 CTB 101.35 500 1 5 1
CTB 101.35 600/1A 10VA Kl.1 CTB 101.35 600 1 10 1
CTB 101.35 750/1A 5VA Kl.1 CTB 101.35 750 1 5 1
CTB 101.35 750/1A 10VA Kl.1 CTB 101.35 750 1 10 1
CTB 101.35 800/1A 5VA Kl.1 CTB 101.35 800 1 5 1
CTB 101.35 800/1A 10VA Kl.1 CTB 101.35 800 1 10 1
CTB 101.35 1000/1A 5VA Kl.1 CTB 101.35 1000 1 5 1
CTB 101.35 1000/1A 10VA Kl.1 CTB 101.35 1000 1 10 1
CTB 101.35 1200/1A 5VA Kl.1 CTB 101.35 1200 1 5 1
CTB 101.35 1200/1A 10VA Kl.1 CTB 101.35 1200 1 10 1
CTB 101.35 1250/1A 5VA Kl.1 CTB 101.35 1250 1 5 1
CTB 101.35 1250/1A 10VA Kl.1 CTB 101.35 1250 1 10 1
CTB 101.35 1500/1A 10VA Kl.1 CTB 101.35 1500 1 10 1
CTB 101.35 1500/1A 15VA Kl.1 CTB 101.35 1500 1 15 1
CTB 101.35 1600/1A 10VA Kl.1 CTB 101.35 1600 1 10 1
CTB 101.35 1600/1A 15VA Kl.1 CTB 101.35 1600 1 15 1
CTB 101.35 2000/1A 10VA Kl.1 CTB 101.35 2000 1 10 1
CTB 101.35 2000/1A 15VA Kl.1 CTB 101.35 2000 1 15 1
CTB 101.35 2500/1A 10VA Kl.1 CTB 101.35 2500 1 10 1
CTB 101.35 2500/1A 15VA Kl.1 CTB 101.35 2500 1 15 1
