ASK 51.4

PDF
Beschreibung

Beschreibung

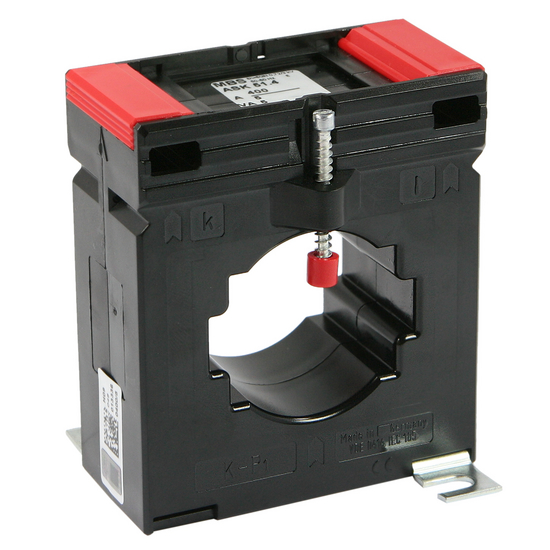

Aufsteck-Stromwandler für Primär-Nennströme von 100 A bis 1250 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,2s, 0,5 und 1 (optional in Klasse 0,2 und 0,5s).

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

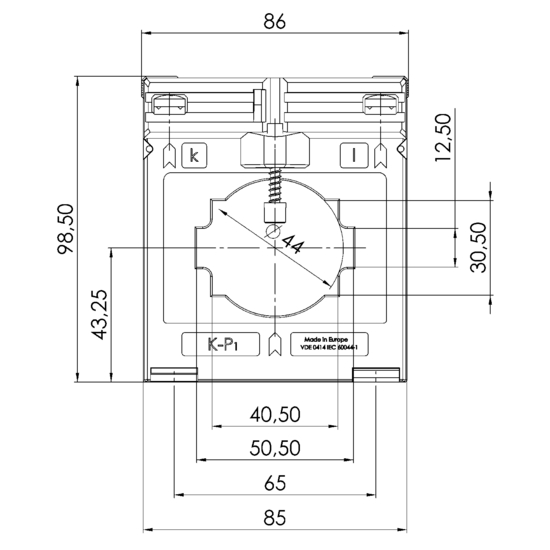

  • Schiene 1: 50 x 12 mm
  • Schiene 2: 2 x 40 x 10 mm
  • Rundleiter: 44 mm
  • Baubreite: 86 mm
  • Bauhöhe: 98,5 mm

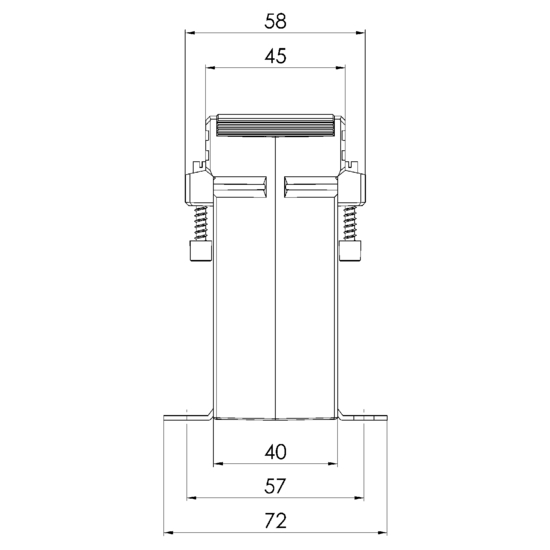

  • Bautiefe gesamt: 58 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 51.4 100/5A 1,5VA Kl.1 ASK 51.4 100 5 1,5 1
ASK 51.4 150/5A 1,5VA Kl.1 ASK 51.4 150 5 1,5 1
ASK 51.4 150/5A 2,5VA Kl.1 ASK 51.4 150 5 2,5 1
ASK 51.4 200/5A 2,5VA Kl.1 ASK 51.4 200 5 2,5 1
ASK 51.4 200/5A 5VA Kl.1 ASK 51.4 200 5 5 1
ASK 51.4 250/5A 2,5VA Kl.1 ASK 51.4 250 5 2,5 1
ASK 51.4 250/5A 5VA Kl.1 ASK 51.4 250 5 5 1
ASK 51.4 250/5A 10VA Kl.1 ASK 51.4 250 5 10 1
ASK 51.4 300/5A 2,5VA Kl.1 ASK 51.4 300 5 2,5 1
ASK 51.4 300/5A 5VA Kl.1 ASK 51.4 300 5 5 1
ASK 51.4 300/5A 10VA Kl.1 ASK 51.4 300 5 10 1
ASK 51.4 400/5A 2,5VA Kl.1 ASK 51.4 400 5 2,5 1
ASK 51.4 400/5A 5VA Kl.1 ASK 51.4 400 5 5 1
ASK 51.4 400/5A 10VA Kl.1 ASK 51.4 400 5 10 1
ASK 51.4 500/5A 2,5VA Kl.1 ASK 51.4 500 5 2,5 1
ASK 51.4 500/5A 5VA Kl.1 ASK 51.4 500 5 5 1
ASK 51.4 500/5A 10VA Kl.1 ASK 51.4 500 5 10 1
ASK 51.4 500/5A 15VA Kl.1 ASK 51.4 500 5 15 1
ASK 51.4 600/5A 2,5VA Kl.1 ASK 51.4 600 5 2,5 1
ASK 51.4 600/5A 5VA Kl.1 ASK 51.4 600 5 5 1
ASK 51.4 600/5A 10VA Kl.1 ASK 51.4 600 5 10 1
ASK 51.4 600/5A 15VA Kl.1 ASK 51.4 600 5 15 1
ASK 51.4 750/5A 2,5VA Kl.1 ASK 51.4 750 5 2,5 1
ASK 51.4 750/5A 5VA Kl.1 ASK 51.4 750 5 5 1
ASK 51.4 750/5A 10VA Kl.1 ASK 51.4 750 5 10 1
ASK 51.4 750/5A 15VA Kl.1 ASK 51.4 750 5 15 1
ASK 51.4 800/5A 5VA Kl.1 ASK 51.4 800 5 5 1
ASK 51.4 800/5A 10VA Kl.1 ASK 51.4 800 5 10 1
ASK 51.4 800/5A 15VA Kl.1 ASK 51.4 800 5 15 1
ASK 51.4 1000/5A 5VA Kl.1 ASK 51.4 1000 5 5 1
ASK 51.4 1000/5A 10VA Kl.1 ASK 51.4 1000 5 10 1
ASK 51.4 1000/5A 15VA Kl.1 ASK 51.4 1000 5 15 1
ASK 51.4 1200/5A 5VA Kl.1 ASK 51.4 1200 5 5 1
ASK 51.4 1200/5A 10VA Kl.1 ASK 51.4 1200 5 10 1
ASK 51.4 1200/5A 15VA Kl.1 ASK 51.4 1200 5 15 1
ASK 51.4 1200/5A 30VA Kl.1 ASK 51.4 1200 5 30 1
ASK 51.4 1250/5A 5VA Kl.1 ASK 51.4 1250 5 5 1
ASK 51.4 1250/5A 10VA Kl.1 ASK 51.4 1250 5 10 1
ASK 51.4 1250/5A 15VA Kl.1 ASK 51.4 1250 5 15 1
ASK 51.4 1250/5A 30VA Kl.1 ASK 51.4 1250 5 30 1
ASK 51.4 100/1A 1,5VA Kl.1 ASK 51.4 100 1 1,5 1
ASK 51.4 150/1A 1,5VA Kl.1 ASK 51.4 150 1 1,5 1
ASK 51.4 150/1A 2,5VA Kl.1 ASK 51.4 150 1 2,5 1
ASK 51.4 200/1A 2,5VA Kl.1 ASK 51.4 200 1 2,5 1
ASK 51.4 200/1A 5VA Kl.1 ASK 51.4 200 1 5 1
ASK 51.4 250/1A 2,5VA Kl.1 ASK 51.4 250 1 2,5 1
ASK 51.4 250/1A 5VA Kl.1 ASK 51.4 250 1 5 1
ASK 51.4 250/1A 10VA Kl.1 ASK 51.4 250 1 10 1
ASK 51.4 300/1A 2,5VA Kl.1 ASK 51.4 300 1 2,5 1
ASK 51.4 300/1A 5VA Kl.1 ASK 51.4 300 1 5 1
ASK 51.4 300/1A 10VA Kl.1 ASK 51.4 300 1 10 1
ASK 51.4 400/1A 2,5VA Kl.1 ASK 51.4 400 1 2,5 1
ASK 51.4 400/1A 5VA Kl.1 ASK 51.4 400 1 5 1
ASK 51.4 400/1A 10VA Kl.1 ASK 51.4 400 1 10 1
ASK 51.4 400/1A 15VA Kl.1 ASK 51.4 400 1 15 1
ASK 51.4 500/1A 2,5VA Kl.1 ASK 51.4 500 1 2,5 1
ASK 51.4 500/1A 5VA Kl.1 ASK 51.4 500 1 5 1
ASK 51.4 500/1A 10VA Kl.1 ASK 51.4 500 1 10 1
ASK 51.4 500/1A 15VA Kl.1 ASK 51.4 500 1 15 1
ASK 51.4 600/1A 2,5VA Kl.1 ASK 51.4 600 1 2,5 1
ASK 51.4 600/1A 5VA Kl.1 ASK 51.4 600 1 5 1
ASK 51.4 600/1A 10VA Kl.1 ASK 51.4 600 1 10 1
ASK 51.4 600/1A 15VA Kl.1 ASK 51.4 600 1 15 1
ASK 51.4 750/1A 2,5VA Kl.1 ASK 51.4 750 1 2,5 1
ASK 51.4 750/1A 5VA Kl.1 ASK 51.4 750 1 5 1
ASK 51.4 750/1A 10VA Kl.1 ASK 51.4 750 1 10 1
ASK 51.4 750/1A 15VA Kl.1 ASK 51.4 750 1 15 1
ASK 51.4 800/1A 5VA Kl.1 ASK 51.4 800 1 5 1
ASK 51.4 800/1A 10VA Kl.1 ASK 51.4 800 1 10 1
ASK 51.4 800/1A 15VA Kl.1 ASK 51.4 800 1 15 1
ASK 51.4 1000/1A 5VA Kl.1 ASK 51.4 1000 1 5 1
ASK 51.4 1000/1A 10VA Kl.1 ASK 51.4 1000 1 10 1
ASK 51.4 1000/1A 15VA Kl.1 ASK 51.4 1000 1 15 1
ASK 51.4 1000/1A 30VA Kl.1 ASK 51.4 1000 1 30 1
ASK 51.4 1200/1A 5VA Kl.1 ASK 51.4 1200 1 5 1
ASK 51.4 1200/1A 10VA Kl.1 ASK 51.4 1200 1 10 1
ASK 51.4 1200/1A 15VA Kl.1 ASK 51.4 1200 1 15 1
ASK 51.4 1200/1A 30VA Kl.1 ASK 51.4 1200 1 30 1
ASK 51.4 1250/1A 5VA Kl.1 ASK 51.4 1250 1 5 1
ASK 51.4 1250/1A 10VA Kl.1 ASK 51.4 1250 1 10 1
ASK 51.4 1250/1A 15VA Kl.1 ASK 51.4 1250 1 15 1
ASK 51.4 1250/1A 30VA Kl.1 ASK 51.4 1250 1 30 1
