ASK 41.6

PDF
Beschreibung

Beschreibung

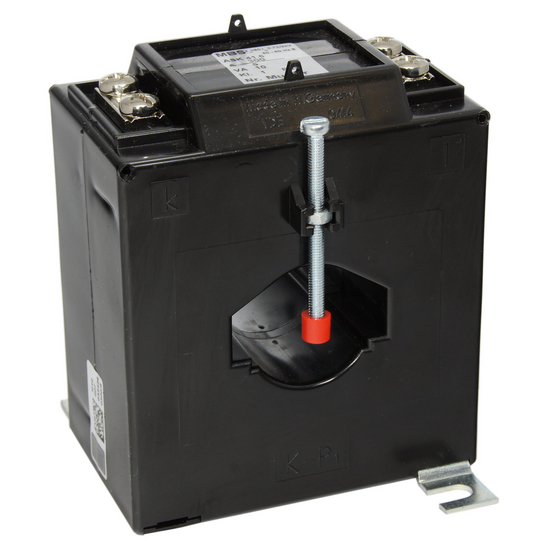

Aufsteck-Stromwandler für Primär-Nennströme von 50 A bis 1000 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1 (optional in Klasse 0,2 und 0,5s).

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Schiene 1: 40 x 12 mm
  • Schiene 2: 30 x 15 mm
  • Rundleiter: 32 mm

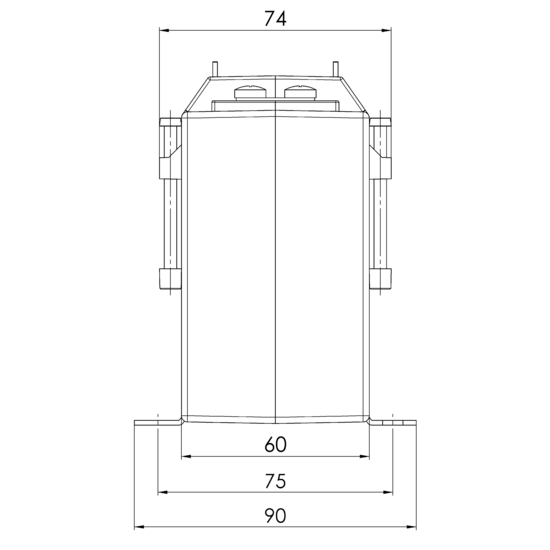

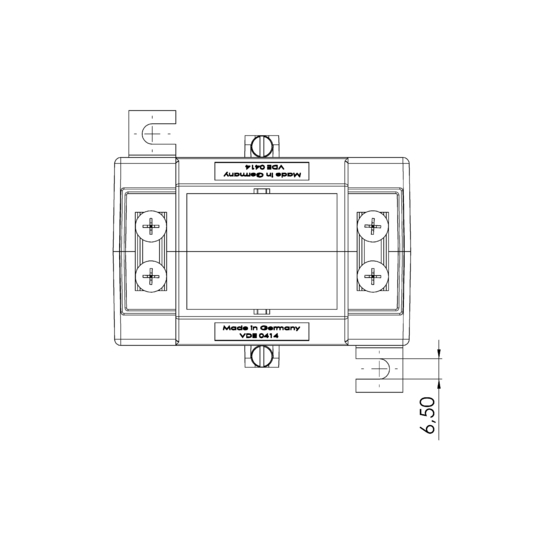

  • Baubreite: 95 mm
  • Bauhöhe: 116 mm
  • Bautiefe gesamt: 74 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 41.6 50/5A 1,5VA Kl.1 ASK 41.6 50 5 1,5 1
ASK 41.6 60/5A 1,5VA Kl.1 ASK 41.6 60 5 1,5 1
ASK 41.6 60/5A 2,5VA Kl.1 ASK 41.6 60 5 2,5 1
ASK 41.6 75/5A 1,5VA Kl.1 ASK 41.6 75 5 1,5 1
ASK 41.6 75/5A 2,5VA Kl.1 ASK 41.6 75 5 2,5 1
ASK 41.6 75/5A 3,75VA Kl.1 ASK 41.6 75 5 3,75 1
ASK 41.6 80/5A 2,5VA Kl.1 ASK 41.6 80 5 2,5 1
ASK 41.6 80/5A 3,75VA Kl.1 ASK 41.6 80 5 3,75 1
ASK 41.6 100/5A 2,5VA Kl.1 ASK 41.6 100 5 2,5 1
ASK 41.6 100/5A 5VA Kl.1 ASK 41.6 100 5 5 1
ASK 41.6 100/5A 7,5VA Kl.1 ASK 41.6 100 5 7,5 1
ASK 41.6 100/5A 10VA Kl.1 ASK 41.6 100 5 10 1
ASK 41.6 150/5A 5VA Kl.1 ASK 41.6 150 5 5 1
ASK 41.6 150/5A 10VA Kl.1 ASK 41.6 150 5 10 1
ASK 41.6 150/5A 15VA Kl.1 ASK 41.6 150 5 15 1
ASK 41.6 200/5A 5VA Kl.1 ASK 41.6 200 5 5 1
ASK 41.6 200/5A 10VA Kl.1 ASK 41.6 200 5 10 1
ASK 41.6 200/5A 15VA Kl.1 ASK 41.6 200 5 15 1
ASK 41.6 250/5A 5VA Kl.1 ASK 41.6 250 5 5 1
ASK 41.6 250/5A 10VA Kl.1 ASK 41.6 250 5 10 1
ASK 41.6 250/5A 15VA Kl.1 ASK 41.6 250 5 15 1
ASK 41.6 300/5A 5VA Kl.1 ASK 41.6 300 5 5 1
ASK 41.6 300/5A 10VA Kl.1 ASK 41.6 300 5 10 1
ASK 41.6 300/5A 15VA Kl.1 ASK 41.6 300 5 15 1
ASK 41.6 400/5A 5VA Kl.1 ASK 41.6 400 5 5 1
ASK 41.6 400/5A 10VA Kl.1 ASK 41.6 400 5 10 1
ASK 41.6 400/5A 15VA Kl.1 ASK 41.6 400 5 15 1
ASK 41.6 500/5A 5VA Kl.1 ASK 41.6 500 5 5 1
ASK 41.6 500/5A 10VA Kl.1 ASK 41.6 500 5 10 1
ASK 41.6 500/5A 15VA Kl.1 ASK 41.6 500 5 15 1
ASK 41.6 500/30A 30VA Kl.1 ASK 41.6 500 5 30 1
ASK 41.6 600/5A 10VA Kl.1 ASK 41.6 600 5 10 1
ASK 41.6 600/5A 15VA Kl.1 ASK 41.6 600 5 15 1
ASK 41.6 600/5A 30VA Kl.1 ASK 41.6 600 5 30 1
ASK 41.6 750/5A 10VA Kl.1 ASK 41.6 750 5 10 1
ASK 41.6 750/5A 15VA Kl.1 ASK 41.6 750 5 15 1
ASK 41.6 750/5A 30VA Kl.1 ASK 41.6 750 5 30 1
ASK 41.6 800/5A 10VA Kl.1 ASK 41.6 800 5 10 1
ASK 41.6 800/5A 15VA Kl.1 ASK 41.6 800 5 15 1
ASK 41.6 800/5A 30VA Kl.1 ASK 41.6 800 5 30 1
ASK 41.6 1000/5A 10VA Kl.1 ASK 41.6 1000 5 10 1
ASK 41.6 1000/5A 15VA Kl.1 ASK 41.6 1000 5 15 1
ASK 41.6 1000/5A 30VA Kl.1 ASK 41.6 1000 5 30 1
ASK 41.6 1000/5A 45VA Kl.1 ASK 41.6 1000 5 45 1
ASK 41.6 50/1A 1,5VA Kl.1 ASK 41.6 50 1 1,5 1
ASK 41.6 60/1A 1,5VA Kl.1 ASK 41.6 60 1 1,5 1
ASK 41.6 60/1A 2,5VA Kl.1 ASK 41.6 60 1 2,5 1
ASK 41.6 75/1A 1,5VA Kl.1 ASK 41.6 75 1 1,5 1
ASK 41.6 75/1A 2,5VA Kl.1 ASK 41.6 75 1 2,5 1
ASK 41.6 75/1A 3,75VA Kl.1 ASK 41.6 75 1 3,75 1
ASK 41.6 80/1A 2,5VA Kl.1 ASK 41.6 80 1 2,5 1
ASK 41.6 80/1A 3,75VA Kl.1 ASK 41.6 80 1 3,75 1
ASK 41.6 100/1A 2,5VA Kl.1 ASK 41.6 100 1 2,5 1
ASK 41.6 100/1A 5VA Kl.1 ASK 41.6 100 1 5 1
ASK 41.6 100/1A 7,5VA Kl.1 ASK 41.6 100 1 7,5 1
ASK 41.6 150/1A 5VA Kl.1 ASK 41.6 150 1 5 1
ASK 41.6 150/1A 10VA Kl.1 ASK 41.6 150 1 10 1
ASK 41.6 150/1A 15VA Kl.1 ASK 41.6 150 1 15 1
ASK 41.6 200/1A 5VA Kl.1 ASK 41.6 200 1 5 1
ASK 41.6 200/1A 10VA Kl.1 ASK 41.6 200 1 10 1
ASK 41.6 200/1A 15VA Kl.1 ASK 41.6 200 1 15 1
ASK 41.6 250/1A 5VA Kl.1 ASK 41.6 250 1 5 1
ASK 41.6 250/1A 10VA Kl.1 ASK 41.6 250 1 10 1
ASK 41.6 250/1A 15VA Kl.1 ASK 41.6 250 1 15 1
ASK 41.6 300/1A 5VA Kl.1 ASK 41.6 300 1 5 1
ASK 41.6 300/1A 10VA Kl.1 ASK 41.6 300 1 10 1
ASK 41.6 300/1A 15VA Kl.1 ASK 41.6 300 1 15 1
ASK 41.6 400/1A 5VA Kl.1 ASK 41.6 400 1 5 1
ASK 41.6 400/1A 10VA Kl.1 ASK 41.6 400 1 10 1
ASK 41.6 400/1A 15VA Kl.1 ASK 41.6 400 1 15 1
ASK 41.6 500/1A 5VA Kl.1 ASK 41.6 500 1 5 1
ASK 41.6 500/1A 10VA Kl.1 ASK 41.6 500 1 10 1
ASK 41.6 500/1A 15VA Kl.1 ASK 41.6 500 1 15 1
ASK 41.6 500/1A 30VA Kl.1 ASK 41.6 500 1 30 1
ASK 41.6 600/1A 10VA Kl.1 ASK 41.6 600 1 10 1
ASK 41.6 600/1A 15VA Kl.1 ASK 41.6 600 1 15 1
ASK 41.6 600/1A 30VA Kl.1 ASK 41.6 600 1 30 1
ASK 41.6 750/1A 10VA Kl.1 ASK 41.6 750 1 10 1
ASK 41.6 750/1A 15VA Kl.1 ASK 41.6 750 1 15 1
ASK 41.6 750/1A 30VA Kl.1 ASK 41.6 750 1 30 1
ASK 41.6 800/1A 10VA Kl.1 ASK 41.6 800 1 10 1
ASK 41.6 800/1A 15VA Kl.1 ASK 41.6 800 1 15 1
ASK 41.6 800/1A 30VA Kl.1 ASK 41.6 800 1 30 1
ASK 41.6 1000/1A 10VA Kl.1 ASK 41.6 1000 1 10 1
ASK 41.6 1000/1A 15VA Kl.1 ASK 41.6 1000 1 15 1
ASK 41.6 1000/1A 30VA Kl.1 ASK 41.6 1000 1 30 1
ASK 41.6 1000/1A 45VA Kl.1 ASK 41.6 1000 1 45 1
