ASK 41.4

PDF
Beschreibung

Beschreibung

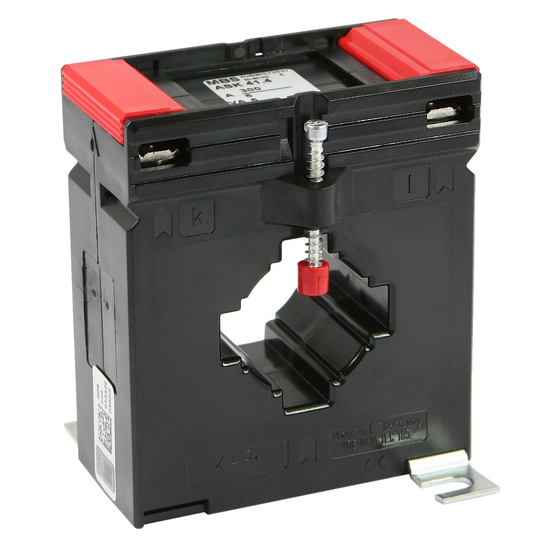

Aufsteck-Stromwandler für Primär-Nennströme von 50 A bis 1000 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,2s, 0,5 und 1 (optional in Klasse 0,2 und 0,5s).

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Schiene 1: 40 x 10 mm
  • Schiene 2: 2 x 30 x 5 mm
  • Rundleiter: 32 mm

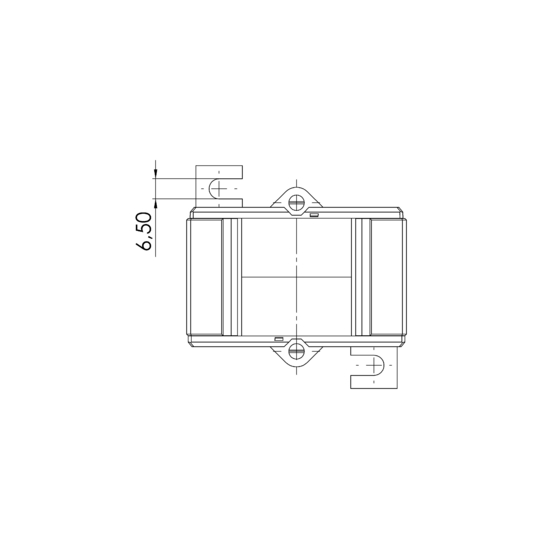

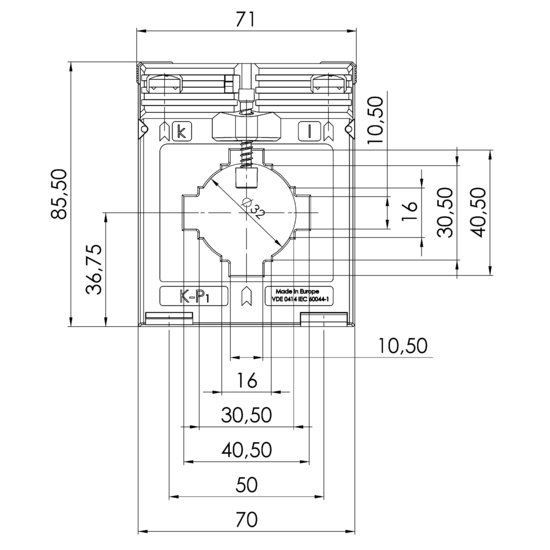

  • Baubreite: 71 mm
  • Bauhöhe: 85,5 mm

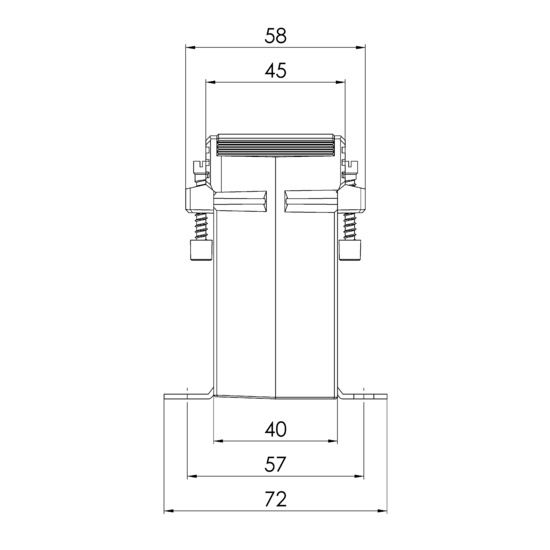

  • Bautiefe gesamt: 58 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 41.4 50/5A 1,25VA Kl.1 ASK 41.4 50 5 1,25 1
ASK 41.4 50/5A 1,5VA Kl.1 ASK 41.4 50 5 1,5 1
ASK 41.4 60/5A 1,25VA Kl.1 ASK 41.4 60 5 1,25 1
ASK 41.4 60/5A 1,5VA Kl.1 ASK 41.4 60 5 1,5 1
ASK 41.4 75/5A 1,5VA Kl.1 ASK 41.4 75 5 1,5 1
ASK 41.4 80/5A 1,5VA Kl.1 ASK 41.4 80 5 1,5 1
ASK 41.4 80/5A 2,5VA Kl.1 ASK 41.4 80 5 2,5 1
ASK 41.4 100/5A 1,5VA Kl.1 ASK 41.4 100 5 1,5 1
ASK 41.4 100/5A 2,5VA Kl.1 ASK 41.4 100 5 2,5 1
ASK 41.4 100/5A 3,75VA Kl.1 ASK 41.4 100 5 3,75 1
ASK 41.4 150/5A 1,5VA Kl.1 ASK 41.4 150 5 1,5 1
ASK 41.4 150/5A 2,5VA Kl.1 ASK 41.4 150 5 2,5 1
ASK 41.4 150/5A 5VA Kl.1 ASK 41.4 150 5 5 1
ASK 41.4 200/5A 2,5VA Kl.1 ASK 41.4 200 5 2,5 1
ASK 41.4 200/5A 5VA Kl.1 ASK 41.4 200 5 5 1
ASK 41.4 200/5A 10VA Kl.1 ASK 41.4 200 5 10 1
ASK 41.4 250/5A 2,5VA Kl.1 ASK 41.4 250 5 2,5 1
ASK 41.4 250/5A 5VA Kl.1 ASK 41.4 250 5 5 1
ASK 41.4 250/5A 10VA Kl.1 ASK 41.4 250 5 10 1
ASK 41.4 300/5A 2,5VA Kl.1 ASK 41.4 300 5 2,5 1
ASK 41.4 300/5A 5VA Kl.1 ASK 41.4 300 5 5 1
ASK 41.4 300/5A 10VA Kl.1 ASK 41.4 300 5 10 1
ASK 41.4 300/5A 15VA Kl.1 ASK 41.4 300 5 15 1
ASK 41.4 400/5A 2,5VA Kl.1 ASK 41.4 400 5 2,5 1
ASK 41.4 400/5A 5VA Kl.1 ASK 41.4 400 5 5 1
ASK 41.4 400/5A 10VA Kl.1 ASK 41.4 400 5 10 1
ASK 41.4 400/5A 15VA Kl.1 ASK 41.4 400 5 15 1
ASK 41.4 500/5A 2,5VA Kl.1 ASK 41.4 500 5 2,5 1
ASK 41.4 500/5A 5VA Kl.1 ASK 41.4 500 5 5 1
ASK 41.4 500/5A 10VA Kl.1 ASK 41.4 500 5 10 1
ASK 41.4 500/5A 15VA Kl.1 ASK 41.4 500 5 15 1
ASK 41.4 600/5A 2,5VA Kl.1 ASK 41.4 600 5 2,5 1
ASK 41.4 600/5A 5VA Kl.1 ASK 41.4 600 5 5 1
ASK 41.4 600/5A 10VA Kl.1 ASK 41.4 600 5 10 1
ASK 41.4 600/5A 15VA Kl.1 ASK 41.4 600 5 15 1
ASK 41.4 750/5A 5VA Kl.1 ASK 41.4 750 5 5 1
ASK 41.4 750/5A 10VA Kl.1 ASK 41.4 750 5 10 1
ASK 41.4 750/5A 15VA Kl.1 ASK 41.4 750 5 15 1
ASK 41.4 800/5A 5VA Kl.1 ASK 41.4 800 5 5 1
ASK 41.4 800/5A 10VA Kl.1 ASK 41.4 800 5 10 1
ASK 41.4 800/5A 15VA Kl.1 ASK 41.4 800 5 15 1
ASK 41.4 1000/5A 5VA Kl.1 ASK 41.4 1000 5 5 1
ASK 41.4 1000/5A 10VA Kl.1 ASK 41.4 1000 5 10 1
ASK 41.4 1000/5A 15VA Kl.1 ASK 41.4 1000 5 15 1
ASK 41.4 50/1A 1,25VA Kl.1 ASK 41.4 50 1 1,25 1
ASK 41.4 50/1A 1,5VA Kl.1 ASK 41.4 50 1 1,5 1
ASK 41.4 60/1A 1,25VA Kl.1 ASK 41.4 60 1 1,25 1
ASK 41.4 60/1A 1,5VA Kl.1 ASK 41.4 60 1 1,5 1
ASK 41.4 75/1A 1,5VA Kl.1 ASK 41.4 75 1 1,5 1
ASK 41.4 80/1A 1,5VA Kl.1 ASK 41.4 80 1 1,5 1
ASK 41.4 80/1A 2,5VA Kl.1 ASK 41.4 80 1 2,5 1
ASK 41.4 100/1A 1,5VA Kl.1 ASK 41.4 100 1 1,5 1
ASK 41.4 100/1A 2,5VA Kl.1 ASK 41.4 100 1 2,5 1
ASK 41.4 100/1A 3,75VA Kl.1 ASK 41.4 100 1 3,75 1
ASK 41.4 150/1A 1,5VA Kl.1 ASK 41.4 150 1 1,5 1
ASK 41.4 150/1A 2,5VA Kl.1 ASK 41.4 150 1 2,5 1
ASK 41.4 150/1A 5VA Kl.1 ASK 41.4 150 1 5 1
ASK 41.4 200/1A 2,5VA Kl.1 ASK 41.4 200 1 2,5 1
ASK 41.4 200/1A 5VA Kl.1 ASK 41.4 200 1 5 1
ASK 41.4 200/1A 10VA Kl.1 ASK 41.4 200 1 10 1
ASK 41.4 250/1A 2,5VA Kl.1 ASK 41.4 250 1 2,5 1
ASK 41.4 250/1A 5VA Kl.1 ASK 41.4 250 1 5 1
ASK 41.4 250/1A 10VA Kl.1 ASK 41.4 250 1 10 1
ASK 41.4 300/1A 2,5VA Kl.1 ASK 41.4 300 1 2,5 1
ASK 41.4 300/1A 5VA Kl.1 ASK 41.4 300 1 5 1
ASK 41.4 300/1A 10VA Kl.1 ASK 41.4 300 1 10 1
ASK 41.4 300/1A 15VA Kl.1 ASK 41.4 300 1 15 1
ASK 41.4 400/1A 2,5VA Kl.1 ASK 41.4 400 1 2,5 1
ASK 41.4 400/1A 5VA Kl.1 ASK 41.4 400 1 5 1
ASK 41.4 400/1A 10VA Kl.1 ASK 41.4 400 1 10 1
ASK 41.4 400/1A 15VA Kl.1 ASK 41.4 400 1 15 1
ASK 41.4 500/1A 2,5VA Kl.1 ASK 41.4 500 1 2,5 1
ASK 41.4 500/1A 5VA Kl.1 ASK 41.4 500 1 5 1
ASK 41.4 500/1A 10VA Kl.1 ASK 41.4 500 1 10 1
ASK 41.4 500/1A 15VA Kl.1 ASK 41.4 500 1 15 1
ASK 41.4 600/1A 2,5VA Kl.1 ASK 41.4 600 1 2,5 1
ASK 41.4 600/1A 5VA Kl.1 ASK 41.4 600 1 5 1
ASK 41.4 600/1A 10VA Kl.1 ASK 41.4 600 1 10 1
ASK 41.4 600/1A 15VA Kl.1 ASK 41.4 600 1 15 1
ASK 41.4 750/1A 5VA Kl.1 ASK 41.4 750 1 5 1
ASK 41.4 750/1A 10VA Kl.1 ASK 41.4 750 1 10 1
ASK 41.4 750/1A 15VA Kl.1 ASK 41.4 750 1 15 1
ASK 41.4 800/1A 5VA Kl.1 ASK 41.4 800 1 5 1
ASK 41.4 800/1A 10VA Kl.1 ASK 41.4 800 1 10 1
ASK 41.4 800/1A 15VA Kl.1 ASK 41.4 800 1 15 1
ASK 41.4 1000/1A 5VA Kl.1 ASK 41.4 1000 1 5 1
ASK 41.4 1000/1A 10VA Kl.1 ASK 41.4 1000 1 10 1
