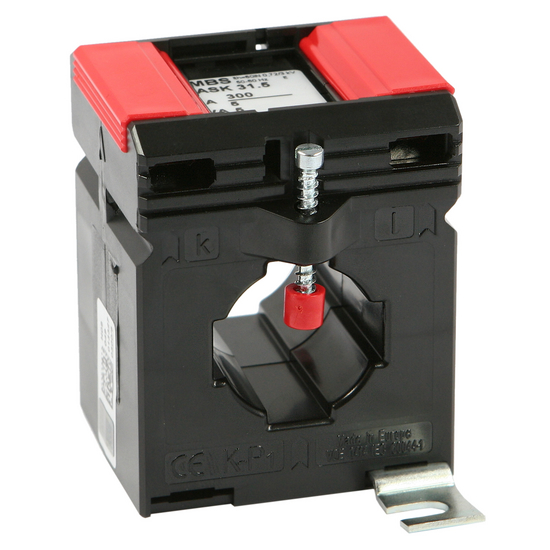

ASK 31.5

PDF
Beschreibung

Beschreibung

Aufsteck-Stromwandler für Primär-Nennströme von 40 A bis 750 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1 (optional in Klasse 0,2s, 0,2 und 0,5s).

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Schiene 1: 30 x 10 mm
  • Schiene 2: 2 x 20 x 10 mm
  • Rundleiter: 28 mm

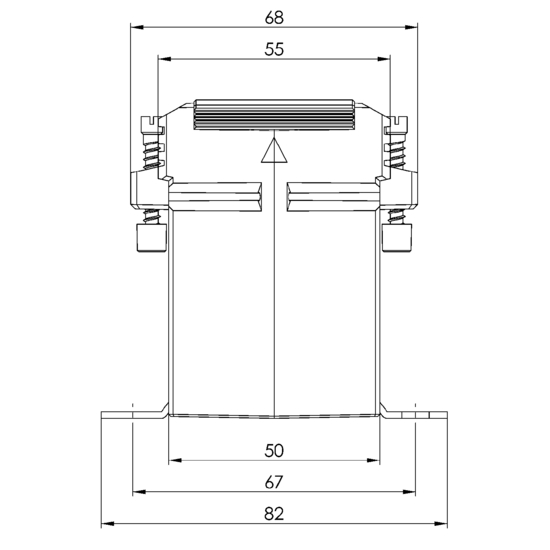

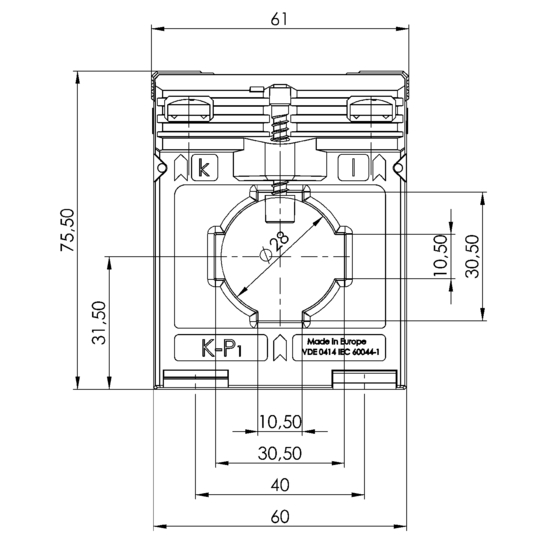

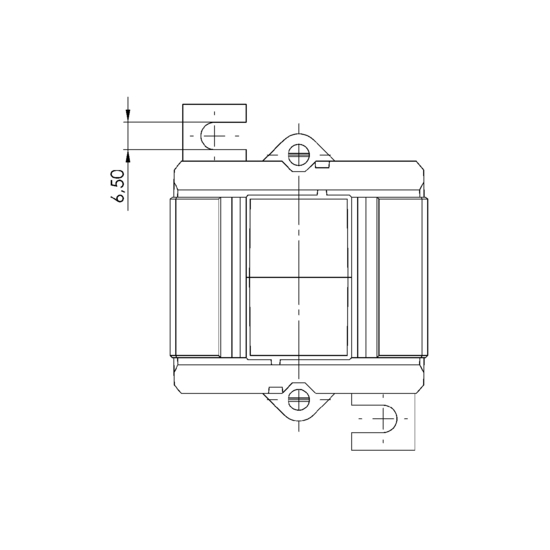

  • Baubreite: 61 mm
  • Bauhöhe: 75,5 mm
  • Bautiefe gesamt: 68 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 31.5 40/5A 1VA Kl.1 ASK 31.5 40 5 1 1
ASK 31.5 50/5A 1,5VA Kl.1 ASK 31.5 50 5 1,5 1
ASK 31.5 60/5A 1,5VA Kl.1 ASK 31.5 60 5 1,5 1
ASK 31.5 60/5A 2,5VA Kl.1 ASK 31.5 60 5 2,5 1
ASK 31.5 75/5A 1,5VA Kl.1 ASK 31.5 75 5 1,5 1
ASK 31.5 75/5A 2,5VA Kl.1 ASK 31.5 75 5 2,5 1
ASK 31.5 80/5A 1,5VA Kl.1 ASK 31.5 80 5 1,5 1
ASK 31.5 80/5A 2,5VA Kl.1 ASK 31.5 80 5 2,5 1
ASK 31.5 100/5A 1,5VA Kl.1 ASK 31.5 100 5 1,5 1
ASK 31.5 100/5A 2,5VA Kl.1 ASK 31.5 100 5 2,5 1
ASK 31.5 100/5A 5VA Kl.1 ASK 31.5 100 5 5 1
ASK 31.5 150/5A 2,5VA Kl.1 ASK 31.5 150 5 2,5 1
ASK 31.5 150/5A 5VA Kl.1 ASK 31.5 150 5 5 1
ASK 31.5 150/5A 7,5VA Kl.1 ASK 31.5 150 5 7,5 1
ASK 31.5 200/5A 2,5VA Kl.1 ASK 31.5 200 5 2,5 1
ASK 31.5 200/5A 5VA Kl.1 ASK 31.5 200 5 5 1
ASK 31.5 200/5A 10VA Kl.1 ASK 31.5 200 5 10 1
ASK 31.5 250/5A 5VA Kl.1 ASK 31.5 250 5 5 1
ASK 31.5 250/5A 10VA Kl.1 ASK 31.5 250 5 10 1
ASK 31.5 250/5A 15VA Kl.1 ASK 31.5 250 5 15 1
ASK 31.5 300/5A 5VA Kl.1 ASK 31.5 300 5 5 1
ASK 31.5 300/5A 10VA Kl.1 ASK 31.5 300 5 10 1
ASK 31.5 300/5A 15VA Kl.1 ASK 31.5 300 5 15 1
ASK 31.5 400/5A 5VA Kl.1 ASK 31.5 400 5 5 1
ASK 31.5 400/5A 10VA Kl.1 ASK 31.5 400 5 10 1
ASK 31.5 400/5A 15VA Kl.1 ASK 31.5 400 5 15 1
ASK 31.5 500/5A 5VA Kl.1 ASK 31.5 500 5 5 1
ASK 31.5 500/5A 10VA Kl.1 ASK 31.5 500 5 10 1
ASK 31.5 500/5A 15VA Kl.1 ASK 31.5 500 5 15 1
ASK 31.5 600/5A 5VA Kl.1 ASK 31.5 600 5 5 1
ASK 31.5 600/5A 10VA Kl.1 ASK 31.5 600 5 10 1
ASK 31.5 600/5A 15VA Kl.1 ASK 31.5 600 5 15 1
ASK 31.5 750/5A 5VA Kl.1 ASK 31.5 750 5 5 1
ASK 31.5 750/5A 10VA Kl.1 ASK 31.5 750 5 10 1
ASK 31.5 750/5A 15VA Kl.1 ASK 31.5 750 5 15 1
ASK 31.5 40/1A 1VA Kl.1 ASK 31.5 40 1 1 1
ASK 31.5 50/1A 1,5VA Kl.1 ASK 31.5 50 1 1,5 1
ASK 31.5 60/1A 1,5VA Kl.1 ASK 31.5 60 1 1,5 1
ASK 31.5 60/1A 2,5VA Kl.1 ASK 31.5 60 1 2,5 1
ASK 31.5 75/1A 1,5VA Kl.1 ASK 31.5 75 1 1,5 1
ASK 31.5 75/1A 2,5VA Kl.1 ASK 31.5 75 1 2,5 1
ASK 31.5 80/1A 1,5VA Kl.1 ASK 31.5 80 1 1,5 1
ASK 31.5 80/1A 2,5VA Kl.1 ASK 31.5 80 1 2,5 1
ASK 31.5 100/1A 1,5VA Kl.1 ASK 31.5 100 1 1,5 1
ASK 31.5 100/1A 2,5VA Kl.1 ASK 31.5 100 1 2,5 1
ASK 31.5 100/1A 5VA Kl.1 ASK 31.5 100 1 5 1
ASK 31.5 150/1A 2,5VA Kl.1 ASK 31.5 150 1 2,5 1
ASK 31.5 150/1A 5VA Kl.1 ASK 31.5 150 1 5 1
ASK 31.5 150/1A 7,5VA Kl.1 ASK 31.5 150 1 7,5 1
ASK 31.5 200/1A 2,5VA Kl.1 ASK 31.5 200 1 2,5 1
ASK 31.5 200/1A 5VA Kl.1 ASK 31.5 200 1 5 1
ASK 31.5 200/1A 10VA Kl.1 ASK 31.5 200 1 10 1
ASK 31.5 250/1A 5VA Kl.1 ASK 31.5 250 1 5 1
ASK 31.5 250/1A 10VA Kl.1 ASK 31.5 250 1 10 1
ASK 31.5 250/1A 15VA Kl.1 ASK 31.5 250 1 15 1
ASK 31.5 300/1A 5VA Kl.1 ASK 31.5 300 1 5 1
ASK 31.5 300/1A 10VA Kl.1 ASK 31.5 300 1 10 1
ASK 31.5 300/1A 15VA Kl.1 ASK 31.5 300 1 15 1
ASK 31.5 400/1A 5VA Kl.1 ASK 31.5 400 1 5 1
ASK 31.5 400/1A 10VA Kl.1 ASK 31.5 400 1 10 1
ASK 31.5 400/1A 15VA Kl.1 ASK 31.5 400 1 15 1
ASK 31.5 500/1A 5VA Kl.1 ASK 31.5 500 1 5 1
ASK 31.5 500/1A 10VA Kl.1 ASK 31.5 500 1 10 1
ASK 31.5 500/1A 15VA Kl.1 ASK 31.5 500 1 15 1
ASK 31.5 600/1A 5VA Kl.1 ASK 31.5 600 1 5 1
ASK 31.5 600/1A 10VA Kl.1 ASK 31.5 600 1 10 1
ASK 31.5 600/1A 15VA Kl.1 ASK 31.5 600 1 15 1
ASK 31.5 750/1A 5VA Kl.1 ASK 31.5 750 1 5 1
ASK 31.5 750/1A 10VA Kl.1 ASK 31.5 750 1 10 1
ASK 31.5 750/1A 15VA Kl.1 ASK 31.5 750 1 15 1
