ASK 165.5

PDF
Beschreibung

Beschreibung

Aufsteck-Stromwandler mit teilvergossenem Messsystem und einem neu entwickelten variablen Befestigungssystem für Primär-Nennströme von 1000 A bis 5000 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A)., in den Genauigkeitsklassen 0,2, 0,5 und 1. (Schutz-Klassen auf Anfrage)

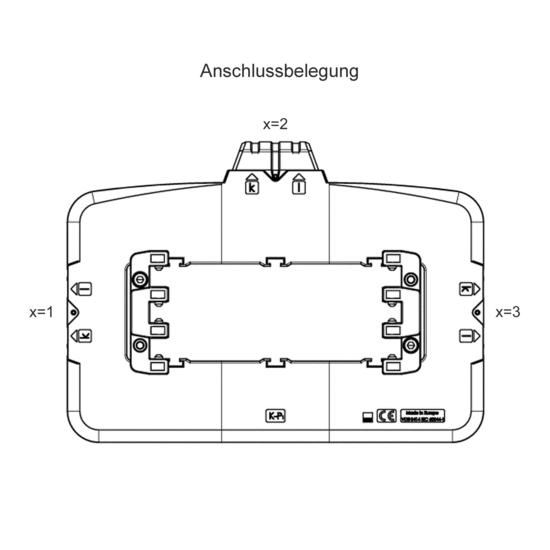

Zeitsparende Kontaktierung dank definierbarer Position der Sekundäranschlussklemmen (Bitte bei Bestellung angeben).

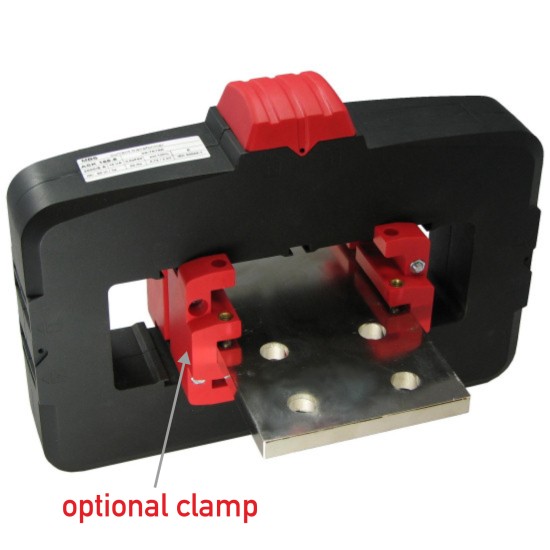

Die Spannpratzen für den Primärleiter sind optional erhältlich.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72kV (mit Spannbratze 1,2kV)
  • Isolationsprüfspannung: 3 kV (mit Spannpratze 6 kV), Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: F

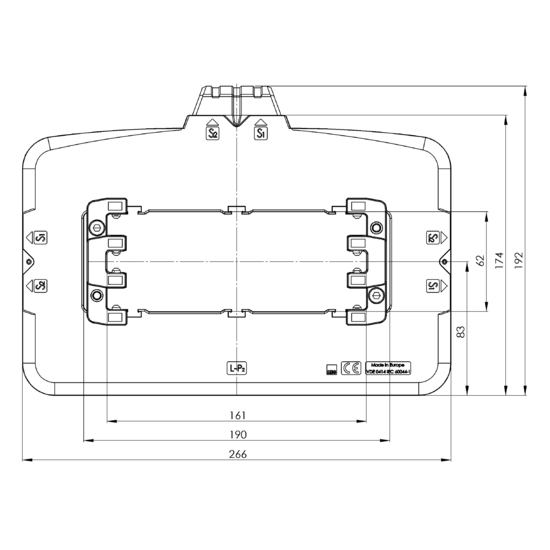

  • Schiene 1: 190 x 60 mm
  • Schiene 2: 3 x 160 x 10 mm
  • Baubreite: 266 mm
  • Bauhöhe: 192 mm

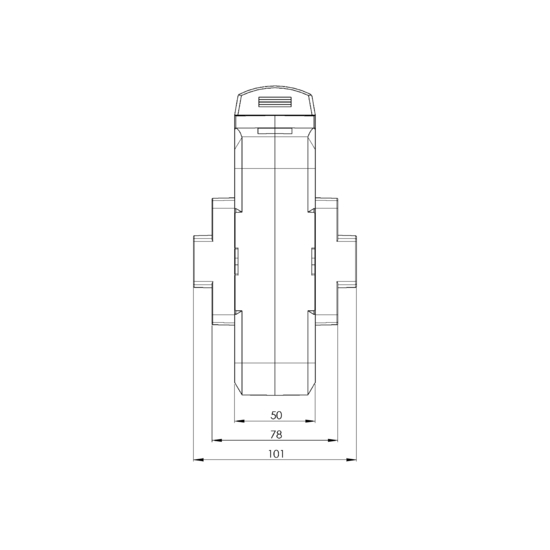

  • Bautiefe gesamt: 100 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 165.5 1000/5A 5VA Kl.1 ASK 165.5 1000 5 5 1
ASK 165.5 1000/5A 10VA Kl.1 ASK 165.5 1000 5 10 1
ASK 165.5 1000/5A 15VA Kl.1 ASK 165.5 1000 5 15 1
ASK 165.5 1200/5A 5VA Kl.1 ASK 165.5 1200 5 5 1
ASK 165.5 1200/5A 10VA Kl.1 ASK 165.5 1200 5 10 1
ASK 165.5 1200/5A 15VA Kl.1 ASK 165.5 1200 5 15 1
ASK 165.5 1250/5A 5VA Kl.1 ASK 165.5 1250 5 5 1
ASK 165.5 1250/5A 10VA Kl.1 ASK 165.5 1250 5 10 1
ASK 165.5 1250/5A 15VA Kl.1 ASK 165.5 1250 5 15 1
ASK 165.5 1500/5A 10VA Kl.1 ASK 165.5 1500 5 10 1
ASK 165.5 1500/5A 15VA Kl.1 ASK 165.5 1500 5 15 1
ASK 165.5 1500/5A 30VA Kl.1 ASK 165.5 1500 5 30 1
ASK 165.5 1600/5A 10VA Kl.1 ASK 165.5 1600 5 10 1
ASK 165.5 1600/5A 15VA Kl.1 ASK 165.5 1600 5 15 1
ASK 165.5 1600/5A 30VA Kl.1 ASK 165.5 1600 5 30 1
ASK 165.5 2000/5A 10VA Kl.1 ASK 165.5 2000 5 10 1
ASK 165.5 2000/5A 15VA Kl.1 ASK 165.5 2000 5 15 1
ASK 165.5 2000/5A 30VA Kl.1 ASK 165.5 2000 5 30 1
ASK 165.5 2000/5A 45VA Kl.1 ASK 165.5 2000 5 45 1
ASK 165.5 2500/5A 15VA Kl.1 ASK 165.5 2500 5 15 1
ASK 165.5 2500/5A 30VA Kl.1 ASK 165.5 2500 5 30 1
ASK 165.5 2500/5A 60VA Kl.1 ASK 165.5 2500 5 60 1
ASK 165.5 3000/5A 15VA Kl.1 ASK 165.5 3000 5 15 1
ASK 165.5 3000/5A 30VA Kl.1 ASK 165.5 3000 5 30 1
ASK 165.5 3000/5A 60VA Kl.1 ASK 165.5 3000 5 60 1
ASK 165.5 4000/5A 30VA Kl.1 ASK 165.5 4000 5 30 1
ASK 165.5 4000/5A 40VA Kl.1 ASK 165.5 4000 5 40 1
ASK 165.5 4000/5A 60VA Kl.1 ASK 165.5 4000 5 60 1
ASK 165.5 1000/1A 5Va Kl.1 ASK 165.5 1000 1 5 1
ASK 165.5 1000/1A 10VA Kl.1 ASK 165.5 1000 1 10 1
ASK 165.5 1000/1A 15VA Kl.1 ASK 165.5 1000 1 15 1
ASK 165.5 1200/1A 5VA Kl.1 ASK 165.5 1200 1 5 1
ASK 165.5 1200/1A 10VA Kl.1 ASK 165.5 1200 1 10 1
ASK 165.5 1200/1A 15VA Kl.1 ASK 165.5 1200 1 15 1
ASK 165.5 1250/5A 5VA Kl.1 ASK 165.5 1250 1 5 1
ASK 165.5 1250/5A 10VA Kl.1 ASK 165.5 1250 1 10 1
ASK 165.5 1250/1A 15VA Kl.1 ASK 165.5 1250 1 15 1
ASK 165.5 1500/1A 10VA Kl.1 ASK 165.5 1500 1 10 1
ASK 165.5 1500/1A 15VA Kl.1 ASK 165.5 1500 1 15 1
ASK 165.5 1500/1A 30VA Kl.1 ASK 165.5 1500 1 30 1
ASK 165.5 1600/5A 10VA Kl.1 ASK 165.5 1600 1 10 1
ASK 165.5 1600/5A 15VA Kl.1 ASK 165.5 1600 1 15 1
ASK 165.5 1600/1A 30VA Kl.1 ASK 165.5 1600 1 30 1
ASK 165.5 2000/1A 10VA Kl.1 ASK 165.5 2000 1 10 1
ASK 165.5 2000/1A 15VA Kl.1 ASK 165.5 2000 1 15 1
ASK 165.5 2000/1A 30VA Kl.1 ASK 165.5 2000 1 30 1
ASK 165.5 2000/1A 45VA Kl.1 ASK 165.5 2000 1 45 1
ASK 165.5 2500/1A 15VA Kl.1 ASK 165.5 2500 1 15 1
ASK 165.5 2500/1A 30VA Kl.1 ASK 165.5 2500 1 30 1
ASK 165.5 2500/1A 60VA Kl.1 ASK 165.5 2500 1 60 1
ASK 165.5 3000/1A 15VA Kl.1 ASK 165.5 3000 1 15 1
ASK 165.5 3000/1A 30VA Kl.1 ASK 165.5 3000 1 30 1
ASK 165.5 3000/1A 60VA Kl.1 ASK 165.5 3000 1 60 1
ASK 165.5 4000/1A 30VA Kl.1 ASK 165.5 4000 1 30 1
ASK 165.5 4000/1A 40VA Kl.1 ASK 165.5 4000 1 40 1
ASK 165.5 4000/1A 60VA Kl.1 ASK 165.5 4000 1 60 1
