ASK 130.3

PDF
Beschreibung

Beschreibung

Aufsteck-Stromwandler für Primär-Nennströme von 300 A bis 1600 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,2s, 0,5 und 1 (optional in Klasse 0,2 und 0,5s).

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

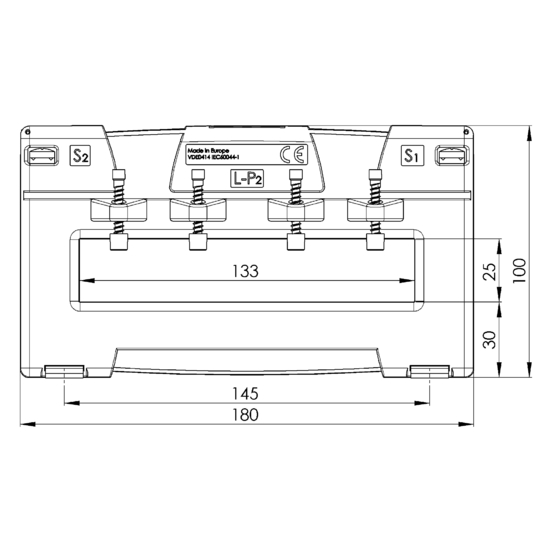

  • Schiene 1: 130 x 25 mm
  • Rundleiter: 25 mm
  • Baubreite: 180 mm
  • Bauhöhe: 100 mm

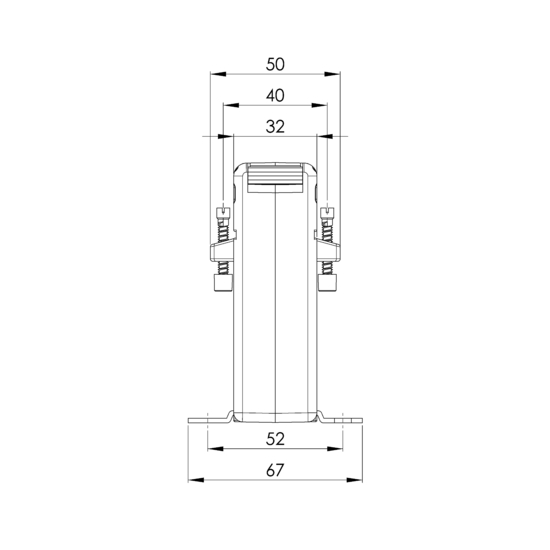

  • Bautiefe gesamt: 50 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 130.3 300/5A 2,5VA Kl.1 ASK 130.3 300 5 2,5 1
ASK 130.3 300/5A 5VA Kl.1 ASK 130.3 300 5 5 1
ASK 130.3 400/5A 2,5VA Kl.1 ASK 130.3 400 5 2,5 1
ASK 130.3 400/5A 5VA Kl.1 ASK 130.3 400 5 5 1
ASK 130.3 400/5A 10VA Kl.1 ASK 130.3 400 5 10 1
ASK 130.3 500/5A 2,5VA Kl.1 ASK 130.3 500 5 2,5 1
ASK 130.3 500/5A 5VA Kl.1 ASK 130.3 500 5 5 1
ASK 130.3 500/5A 10VA Kl.1 ASK 130.3 500 5 10 1
ASK 130.3 600/5A 2,5VA Kl.1 ASK 130.3 600 5 2,5 1
ASK 130.3 600/5A 5VA Kl.1 ASK 130.3 600 5 5 1
ASK 130.3 600/5A 10VA Kl.1 ASK 130.3 600 5 10 1
ASK 130.3 600/5A 15VA Kl.1 ASK 130.3 600 5 15 1
ASK 130.3 750/5A 2,5VA Kl.1 ASK 130.3 750 5 2,5 1
ASK 130.3 750/5A 5VA Kl.1 ASK 130.3 750 5 5 1
ASK 130.3 750/5A 10VA Kl.1 ASK 130.3 750 5 10 1
ASK 130.3 750/5A 15VA Kl.1 ASK 130.3 750 5 15 1
ASK 130.3 1000/5A 5VA Kl.1 ASK 130.3 1000 5 5 1
ASK 130.3 1000/5A 10VA Kl.1 ASK 130.3 1000 5 10 1
ASK 130.3 1000/5A 15VA Kl.1 ASK 130.3 1000 5 15 1
ASK 130.3 1000/5A 30VA Kl.1 ASK 130.3 1000 5 30 1
ASK 130.3 1200/5A 5VA Kl.1 ASK 130.3 1200 5 5 1
ASK 130.3 1200/5A 10VA Kl.1 ASK 130.3 1200 5 10 1
ASK 130.3 1200/5A 15VA Kl.1 ASK 130.3 1200 5 15 1
ASK 130.3 1200/5A 30VA Kl.1 ASK 130.3 1200 5 30 1
ASK 130.3 1250/5A 5VA Kl.1 ASK 130.3 1250 5 5 1
ASK 130.3 1250/5A 10VA Kl.1 ASK 130.3 1250 5 10 1
ASK 130.3 1250/5A 15VA Kl.1 ASK 130.3 1250 5 15 1
ASK 130.3 1250/5A 30VA Kl.1 ASK 130.3 1250 5 30 1
ASK 130.3 1500/5A 5VA Kl.1 ASK 130.3 1500 5 5 1
ASK 130.3 1500/5A 10VA Kl.1 ASK 130.3 1500 5 10 1
ASK 130.3 1500/5A 15VA Kl.1 ASK 130.3 1500 5 15 1
ASK 130.3 1500/5A 30VA Kl.1 ASK 130.3 1500 5 30 1
ASK 130.3 1600/5A 5VA Kl.1 ASK 130.3 1600 5 5 1
ASK 130.3 1600/5A 10VA Kl.1 ASK 130.3 1600 5 10 1
ASK 130.3 1600/5A 15VA Kl.1 ASK 130.3 1600 5 15 1
ASK 130.3 1600/5A 30VA Kl.1 ASK 130.3 1600 5 30 1
ASK 130.3 300/1A 2,5VA Kl.1 ASK 130.3 300 1 2,5 1
ASK 130.3 300/1A 5VA Kl.1 ASK 130.3 300 1 5 1
ASK 130.3 400/1A 2,5VA Kl.1 ASK 130.3 400 1 2,5 1
ASK 130.3 400/1A 5VA Kl.1 ASK 130.3 400 1 5 1
ASK 130.3 400/1A 10VA Kl.1 ASK 130.3 400 1 10 1
ASK 130.3 500/1A 2,5VA Kl.1 ASK 130.3 500 1 2,5 1
ASK 130.3 500/1A 5VA Kl.1 ASK 130.3 500 1 5 1
ASK 130.3 500/1A 10VA Kl.1 ASK 130.3 500 1 10 1
ASK 130.3 600/1A 2,5VA Kl.1 ASK 130.3 600 1 2,5 1
ASK 130.3 600/1A 5VA Kl.1 ASK 130.3 600 1 5 1
ASK 130.3 600/1A 10VA Kl.1 ASK 130.3 600 1 10 1
ASK 130.3 600/1A 15VA Kl.1 ASK 130.3 600 1 15 1
ASK 130.3 750/1A 2,5VA Kl.1 ASK 130.3 750 1 2,5 1
ASK 130.3 750/1A 5VA Kl.1 ASK 130.3 750 1 5 1
ASK 130.3 750/1A 10VA Kl.1 ASK 130.3 750 1 10 1
ASK 130.3 750/1A 15VA Kl.1 ASK 130.3 750 1 15 1
ASK 130.3 1000/1A 5VA Kl.1 ASK 130.3 1000 1 5 1
ASK 130.3 1000/1A 10VA Kl.1 ASK 130.3 1000 1 10 1
ASK 130.3 1000/1A 15VA Kl.1 ASK 130.3 1000 1 15 1
ASK 130.3 1000/1A 30VA Kl.1 ASK 130.3 1000 1 30 1
ASK 130.3 1200/1A 5VA Kl.1 ASK 130.3 1200 1 5 1
ASK 130.3 1200/1A 10VA Kl.1 ASK 130.3 1200 1 10 1
ASK 130.3 1200/1A 15VA Kl.1 ASK 130.3 1200 1 15 1
ASK 130.3 1200/1A 30VA Kl.1 ASK 130.3 1200 1 30 1
ASK 130.3 1250/1A 5VA Kl.1 ASK 130.3 1250 1 5 1
ASK 130.3 1250/1A 10VA Kl.1 ASK 130.3 1250 1 10 1
ASK 130.3 1250/1A 15VA Kl.1 ASK 130.3 1250 1 15 1
ASK 130.3 1250/1A 30VA Kl.1 ASK 130.3 1250 1 30 1
ASK 130.3 1500/1A 5VA Kl.1 ASK 130.3 1500 1 5 1
ASK 130.3 1500/1A 10VA Kl.1 ASK 130.3 1500 1 10 1
ASK 130.3 1500/1A 15VA Kl.1 ASK 130.3 1500 1 15 1
ASK 130.3 1500/1A 30VA Kl.1 ASK 130.3 1500 1 30 1
ASK 130.3 1600/1A 5VA Kl.1 ASK 130.3 1600 1 5 1
ASK 130.3 1600/1A 10VA Kl.1 ASK 130.3 1600 1 10 1
ASK 130.3 1600/1A 15VA Kl.1 ASK 130.3 1600 1 15 1
ASK 130.3 1600/1A 30VA Kl.1 ASK 130.3 1600 1 30 1
