ASK 127.4

PDF
Beschreibung

Beschreibung

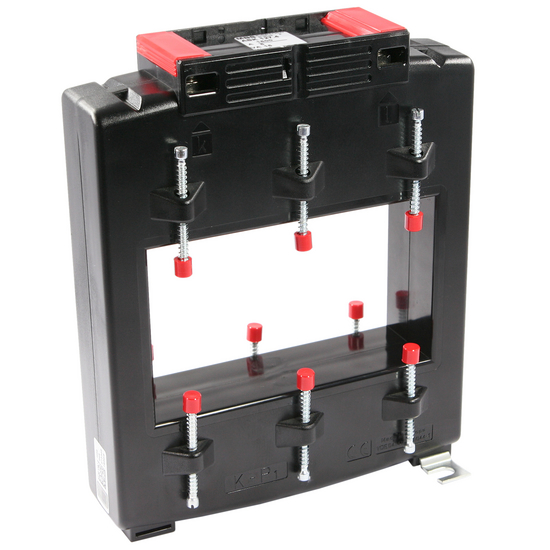

Aufsteck-Stromwandler für Primär-Nennströme von 1000 A bis 2500 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,5 und 1.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

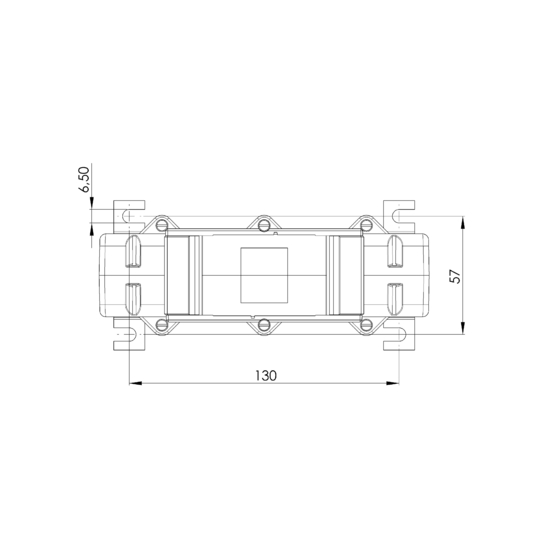

  • Schiene 1: 120 x 70 mm
  • Rundleiter: 70 mm

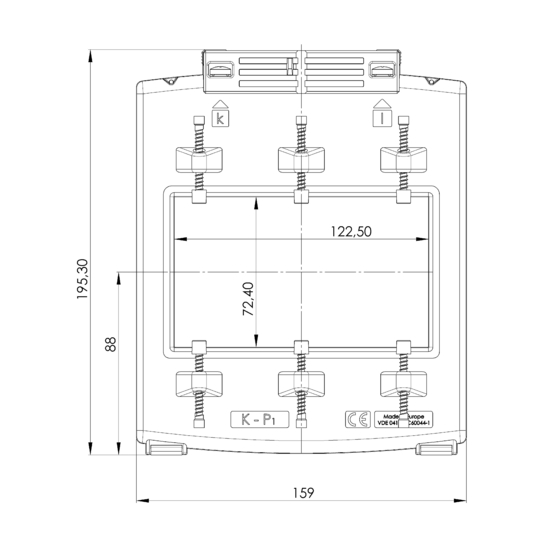

  • Baubreite: 159 mm
  • Bauhöhe: 195,3 mm

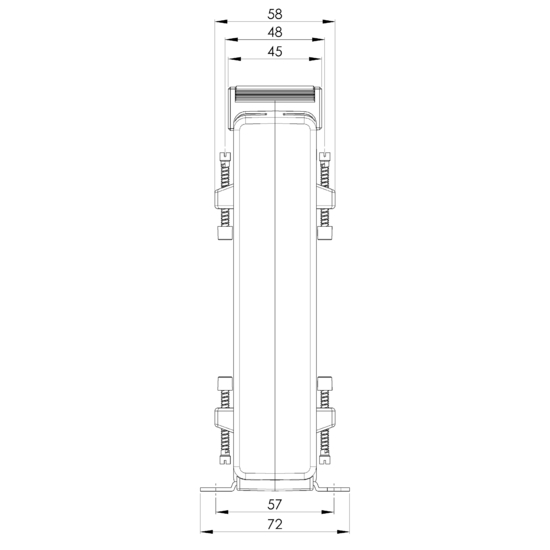

  • Bautiefe gesamt: 58 mm



Beschreibung Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 127.4 1000/5A 5VA Kl.1 ASK 127.4 1000 5 5 1
ASK 127.4 1000/5A 10VA Kl.1 ASK 127.4 1000 5 10 1
ASK 127.4 1200/5A 5VA Kl.1 ASK 127.4 1200 5 5 1
ASK 127.4 1200/5A 10VA Kl.1 ASK 127.4 1200 5 10 1
ASK 127.4 1200/5A 15VA Kl.1 ASK 127.4 1200 5 15 1
ASK 127.4 1250/5A 10VA Kl.1 ASK 127.4 1250 5 10 1
ASK 127.4 1250/5A 15VA Kl.1 ASK 127.4 1250 5 15 1
ASK 127.4 1250/5A 30VA Kl.1 ASK 127.4 1250 5 30 1
ASK 127.4 1500/5A 10VA Kl.1 ASK 127.4 1500 5 10 1
ASK 127.4 1500/5A 15VA Kl.1 ASK 127.4 1500 5 15 1
ASK 127.4 1500/5A 30VA Kl.1 ASK 127.4 1500 5 30 1
ASK 127.4 1600/5A 10VA Kl.1 ASK 127.4 1600 5 10 1
ASK 127.4 1600/5A 15VA Kl.1 ASK 127.4 1600 5 15 1
ASK 127.4 1600/5A 30VA Kl.1 ASK 127.4 1600 5 30 1
ASK 127.4 1800/5A 10VA Kl.1 ASK 127.4 1800 5 10 1
ASK 127.4 1800/5A 15VA Kl.1 ASK 127.4 1800 5 15 1
ASK 127.4 1800/5A 30VA Kl.1 ASK 127.4 1800 5 30 1
ASK 127.4 2000/5A 10VA Kl.1 ASK 127.4 2000 5 10 1
ASK 127.4 2000/5A 15VA Kl.1 ASK 127.4 2000 5 15 1
ASK 127.4 2000/5A 30VA Kl.1 ASK 127.4 2000 5 30 1
ASK 127.4 2500/5A 10VA Kl.1 ASK 127.4 2500 5 10 1
ASK 127.4 2500/5A 15VA Kl.1 ASK 127.4 2500 5 15 1
ASK 127.4 2500/5A 30VA Kl.1 ASK 127.4 2500 5 30 1
ASK 127.4 1000/1A 5VA Kl.1 ASK 127.4 1000 1 5 1
ASK 127.4 1000/1A 10VA Kl.1 ASK 127.4 1000 1 10 1
ASK 127.4 1200/1A 5VA Kl.1 ASK 127.4 1200 1 5 1
ASK 127.4 1200/1A 10VA Kl.1 ASK 127.4 1200 1 10 1
ASK 127.4 1200/1A 15VA Kl.1 ASK 127.4 1200 1 15 1
ASK 127.4 1250/1A 10VA Kl.1 ASK 127.4 1250 1 10 1
ASK 127.4 1250/1A 15VA Kl.1 ASK 127.4 1250 1 15 1
ASK 127.4 1250/1A 30VA Kl.1 ASK 127.4 1250 1 30 1
ASK 127.4 1500/1A 10VA Kl.1 ASK 127.4 1500 1 10 1
ASK 127.4 1500/1A 15VA Kl.1 ASK 127.4 1500 1 15 1
ASK 127.4 1500/1A 30VA Kl.1 ASK 127.4 1500 1 30 1
ASK 127.4 1600/1A 10VA Kl.1 ASK 127.4 1600 1 10 1
ASK 127.4 1600/1A 15VA Kl.1 ASK 127.4 1600 1 15 1
ASK 127.4 1600/1A 30VA Kl.1 ASK 127.4 1600 1 30 1
ASK 127.4 1800/1A 10VA Kl.1 ASK 127.4 1800 1 10 1
ASK 127.4 1800/1A 15VA Kl.1 ASK 127.4 1800 1 15 1
ASK 127.4 1800/1A 30VA Kl.1 ASK 127.4 1800 1 30 1
ASK 127.4 2000/1A 10VA Kl.1 ASK 127.4 2000 1 10 1
ASK 127.4 2000/1A 15VA Kl.1 ASK 127.4 2000 1 15 1
ASK 127.4 2000/1A 30VA Kl.1 ASK 127.4 2000 1 30 1
ASK 127.4 2500/1A 10VA Kl.1 ASK 127.4 2500 1 10 1
ASK 127.4 2500/1A 15VA Kl.1 ASK 127.4 2500 1 15 1
ASK 127.4 2500/1A 30VA Kl.1 ASK 127.4 2500 1 30 1
ASK 127.6 1000/5A 5VA Kl.1 ASK 127.6 1000 5 5 1
ASK 127.6 1000/5A 10VA Kl.1 ASK 127.6 1000 5 10 1
ASK 127.6 1200/5A 5VA Kl.1 ASK 127.6 1200 5 5 1
ASK 127.6 1200/5A 10VA Kl.1 ASK 127.6 1200 5 10 1
ASK 127.6 1200/5A 15VA Kl.1 ASK 127.6 1200 5 15 1
ASK 127.6 1250/5A 5VA Kl.1 ASK 127.6 1250 5 5 1
ASK 127.6 1250/5A 10VA Kl.1 ASK 127.6 1250 5 10 1
ASK 127.6 1250/5A 15VA Kl.1 ASK 127.6 1250 5 15 1
ASK 127.6 1250/5A 30VA Kl.1 ASK 127.6 1250 5 30 1
ASK 127.6 1500/5A 5VA Kl.1 ASK 127.6 1500 5 5 1
ASK 127.6 1500/5A 10VA Kl.1 ASK 127.6 1500 5 10 1
ASK 127.6 1500/5A 15VA Kl.1 ASK 127.6 1500 5 15 1
ASK 127.6 1500/5A 30VA Kl.1 ASK 127.6 1500 5 30 1
ASK 127.6 1800/5A 5VA Kl.1 ASK 127.6 1800 5 5 1
ASK 127.6 1800/5A 10VA Kl.1 ASK 127.6 1800 5 10 1
ASK 127.6 1800/5A 15VA Kl.1 ASK 127.6 1800 5 15 1
ASK 127.6 1800/5A 30VA Kl.1 ASK 127.6 1800 5 30 1
ASK 127.6 2000/5A 10VA Kl.1 ASK 127.6 2000 5 10 1
ASK 127.6 2000/5A 15VA Kl.1 ASK 127.6 2000 5 15 1
ASK 127.6 2000/5A 30VA Kl.1 ASK 127.6 2000 5 30 1
ASK 127.6 2500/5A 10VA Kl.1 ASK 127.6 2500 5 10 1
ASK 127.6 2500/5A 15VA Kl.1 ASK 127.6 2500 5 15 1
ASK 127.6 2500/5A 30VA Kl.1 ASK 127.6 2500 5 30 1
ASK 127.6 2500/5A 45VA Kl.1 ASK 127.6 2500 5 45 1
ASK 127.6 3000/5A 10VA Kl.1 ASK 127.6 3000 5 10 1
ASK 127.6 3000/5A 15VA Kl.1 ASK 127.6 3000 5 15 1
ASK 127.6 3000/5A 30VA Kl.1 ASK 127.6 3000 5 30 1
ASK 127.6 3000/5A 45VA Kl.1 ASK 127.6 3000 5 45 1
ASK 127.6 4000/5A 10VA Kl.1 ASK 127.6 4000 5 10 1
ASK 127.6 4000/5A 15VA Kl.1 ASK 127.6 4000 5 15 1
ASK 127.6 4000/5A 30VA Kl.1 ASK 127.6 4000 5 30 1
ASK 127.6 4000/5A 45VA Kl.1 ASK 127.6 4000 5 45 1
ASK 127.6 5000/5A 10VA Kl.1 ASK 127.6 5000 5 10 1
ASK 127.6 5000/5A 15VA Kl.1 ASK 127.6 5000 5 15 1
ASK 127.6 5000/5A 30VA Kl.1 ASK 127.6 5000 5 30 1
ASK 127.6 5000/5A 45VA Kl.1 ASK 127.6 5000 5 45 1
ASK 127.6 6000/5A 10VA Kl.1 ASK 127.6 6000 5 10 1
ASK 127.6 6000/5A 15VA Kl.1 ASK 127.6 6000 5 15 1
ASK 127.6 6000/5A 30VA Kl.1 ASK 127.6 6000 5 30 1
ASK 127.6 6000/5A 45VA Kl.1 ASK 127.6 6000 5 45 1
ASK 127.6 1000/1A 5VA Kl.1 ASK 127.6 1000 1 5 1
ASK 127.6 1000/1A 10VA Kl.1 ASK 127.6 1000 1 10 1
ASK 127.6 1200/1A 5VA Kl.1 ASK 127.6 1200 1 5 1
ASK 127.6 1200/1A 10VA Kl.1 ASK 127.6 1200 1 10 1
ASK 127.6 1200/1A 15VA Kl.1 ASK 127.6 1200 1 15 1
ASK 127.6 1250/1A 5VA Kl.1 ASK 127.6 1250 1 5 1
ASK 127.6 1250/1A 10VA Kl.1 ASK 127.6 1250 1 10 1
ASK 127.6 1250/1A 15VA Kl.1 ASK 127.6 1250 1 15 1
ASK 127.6 1250/1A 30VA Kl.1 ASK 127.6 1250 1 30 1
ASK 127.6 1500/1A 5VA Kl.1 ASK 127.6 1500 1 5 1
ASK 127.6 1500/1A 10VA Kl.1 ASK 127.6 1500 1 10 1
ASK 127.6 1500/1A 15VA Kl.1 ASK 127.6 1500 1 15 1
ASK 127.6 1500/1A 30VA Kl.1 ASK 127.6 1500 1 30 1
ASK 127.6 1800/1A 5VA Kl.1 ASK 127.6 1800 1 5 1
ASK 127.6 1800/1A 10VA Kl.1 ASK 127.6 1800 1 10 1
ASK 127.6 1800/1A 15VA Kl.1 ASK 127.6 1800 1 15 1
ASK 127.6 1800/1A 30VA Kl.1 ASK 127.6 1800 1 30 1
ASK 127.6 2000/1A 10VA Kl.1 ASK 127.6 2000 1 10 1
ASK 127.6 2000/1A 15VA Kl.1 ASK 127.6 2000 1 15 1
ASK 127.6 2000/1A 30VA Kl.1 ASK 127.6 2000 1 30 1
ASK 127.6 2500/1A 10VA Kl.1 ASK 127.6 2500 1 10 1
ASK 127.6 2500/1A 15VA Kl.1 ASK 127.6 2500 1 15 1
ASK 127.6 2500/1A 30VA Kl.1 ASK 127.6 2500 1 30 1
ASK 127.6 2500/1A 45VA Kl.1 ASK 127.6 2500 1 45 1
ASK 127.6 3000/1A 10VA Kl.1 ASK 127.6 3000 1 10 1
ASK 127.6 3000/1A 15VA Kl.1 ASK 127.6 3000 1 15 1
ASK 127.6 3000/1A 30VA Kl.1 ASK 127.6 3000 1 30 1
ASK 127.6 3000/1A 45VA Kl.1 ASK 127.6 3000 1 45 1
ASK 127.6 4000/1A 10VA Kl.1 ASK 127.6 4000 1 10 1
ASK 127.6 4000/1A 15VA Kl.1 ASK 127.6 4000 1 15 1
ASK 127.6 4000/1A 30VA Kl.1 ASK 127.6 4000 1 30 1
ASK 127.6 4000/1A 45VA Kl.1 ASK 127.6 4000 1 45 1
ASK 127.6 5000/1A 10VA Kl.1 ASK 127.6 5000 1 10 1
ASK 127.6 5000/1A 15VA Kl.1 ASK 127.6 5000 1 15 1
ASK 127.6 5000/1A 30VA Kl.1 ASK 127.6 5000 1 30 1
ASK 127.6 5000/1A 45VA Kl.1 ASK 127.6 5000 1 45 1
ASK 127.6 6000/1A 10VA Kl.1 ASK 127.6 6000 1 10 1
ASK 127.6 6000/1A 15VA Kl.1 ASK 127.6 6000 1 15 1
ASK 127.6 6000/1A 30VA Kl.1 ASK 127.6 6000 1 30 1
ASK 127.6 6000/1A 45VA Kl.1 ASK 127.6 6000 1 45 1
