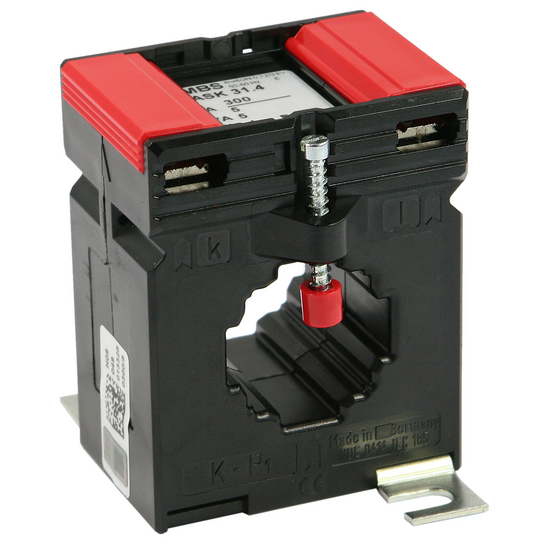

ASK 31.4 2U


Beschreibung

Sekundärseitig umschaltbare Aufsteck-Stromwandler für Primär-Nennströme von 200-100 A bis zu 600-300 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in der Genauigkeitsklasse 1.

Technische Details

Therm. Nenndauerstrom I_cth: 1,0 x I_N
Therm. Nennkurzzeitstrom I_th: 60 x I_N, 1 Sek.
Max. Betriebsspannung U_m: 0,72 kV
Isolationsprüfspannung: 3 kV, U_eff, 50 Hz, 1 Min.
Nenn-Frequenz: 50...60 Hz
Isolierstoffklasse: E

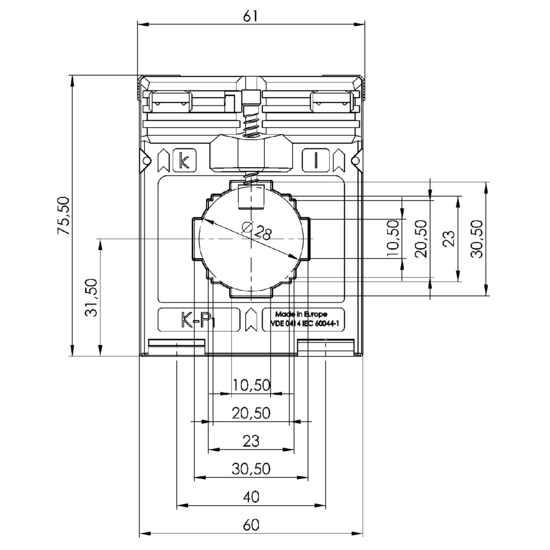

Schiene 1: 30 x 10 mm
Schiene 2: 2 x 20 x 10 mm
Rundleiter: 28 mm
Baubreite: 61 mm
Bauhöhe: 75,5 mm

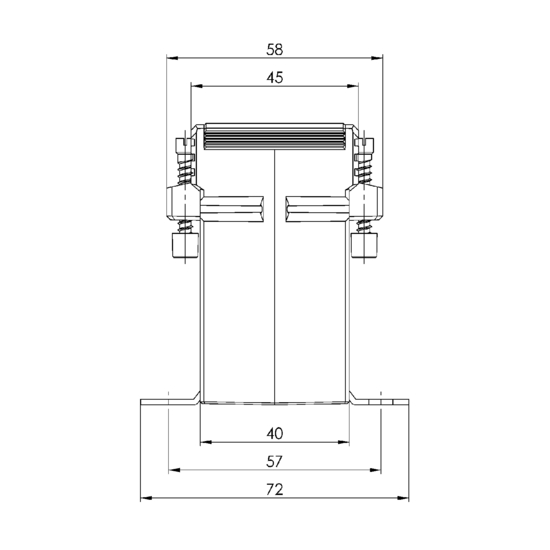

Bautiefe gesamt: 58 mm
