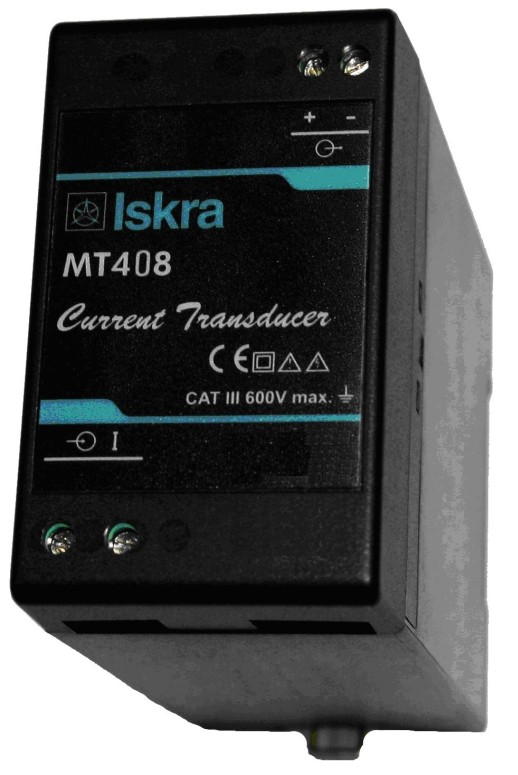

MT 408 - AC-Strom-Messumformer

PDF
Beschreibung

Beschreibung

  • Messung sinusförmiger AC-Ströme
  • Messbereiche bis 6 A
  • Galvanische Trennung von Ein- und Ausgang
  • Genauigkeitsklasse 0.5
  • selbstversorgt
  • Gehäuse für die Montage auf DIN-Schiene



Anwendung

Der MT408 ist vorgesehen für die Messung und Überwachung von einphasigen Strömen. Der Stromeingang ist durch den Einsatz eines Stromübertragers elektrisch vom Netz isoliert. Das Signal wird gleichgerichtet, geglättet und verstärkt in einen unabhängigen DC-Ausgangsstrom umgeformt.

Das Ausgangssignal des MT408 kann zur Ansteuerung von SPSn, PCs, Mikroprozessorsystemen, Anzeigen, Alarmein-heiten etc. verwendet werden. Der Stromeingang kann entweder direkt an ein Niederspan-nungsnetz oder über einen passenden Stromwandler (mit einem Ausgangsstrom von 1A oder 5A) angeschlossen werden.



Technical Data

Eingang   Ausgang
Standard-Nennspannungen (IN):

1A, 5 A or 6 A

Messbereichsgrenzen:

0 ... 0.5 A to 0 ... 6 A

Überlastfähigkeit:

acc. to EN 60688

Max. Messwert (dauernd): 1,2 × IN
Max. Zulässiger Wert: 20 × IN , 1 s; 10 x In, 300 s Intervall
Nominal frequency (fN) 50, 60 Hz
Measuring frequency range 46...65 Hz




Standardbereiche IAN:
  • 0 … 1 mA,
  • 0 … 5 mA,
  • 0 … 10 mA,
  • 0 … 20 mA
Bürdespannung: 10 V
Externer Widerstand: RB max =10 V / IAN
Maximale Ausgangsspannung
(offener Stromausgang):
< 25 V
Maximaler Ausgangsstrom: 2 × IAN
Restwelligkeit: < 1 % p.p.
Einstellzeit: < 300 ms

Der Ausgang kann offen oder kurzgeschlossen betrieben werden. Er ist von
allen anderen Kreisen elektrisch isoliert.
