MT 406 - AC-Spannungsmessumformer

PDF
Beschreibung

Beschreibung

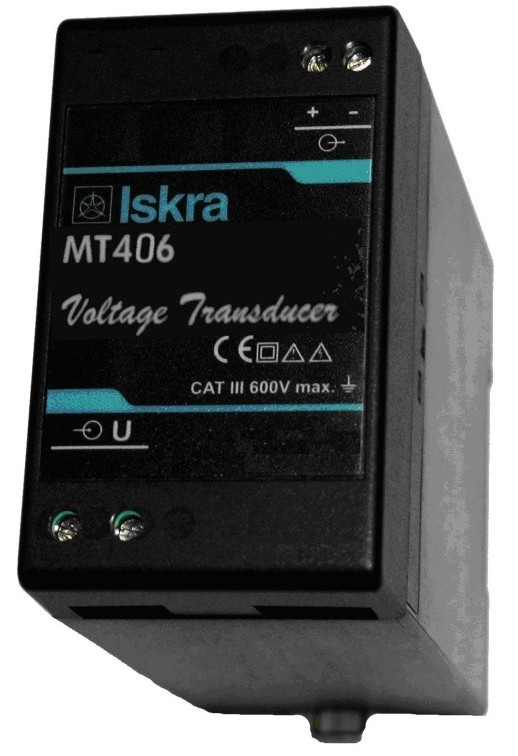

MT406 AC-Spannungs-Messumformer

Eigenschaften

  • Sinusförmige AC Spannungsmessungen
  • Messbereich bis 500 VL-N
  • Galvanische Trennung zwischen Eingang und Ausgang
  • Klassengenauigkeit 0.5
  • benötigt keine Hilfsspannungsversorgung
  • Gehäuse zur DIN-Tragschienenmontage

Anwendung

Das Ausgangssignal des MT406 kann zur Ansteuerung von SPSn, PCs, Mikroprozessorsystemen, Anzeigen, Alarmein-heiten etc. verwendet werden. Der Spannungseingang kann entweder direkt an ein Niederspannungsnetz oder über einen passenden Spannungswandler (mit einer Standard-Ausgangsspannung von 100V) angeschlossen werden.

Technische Daten

Eingang   Ausgang
Standard Nenn-Eingangsspannung (UN)

57,7, 63.5, 69.3, 100, 110,
115, 120, 127, 220, 230,
240, 250, 380, 400, 415,
440, 500 V

Messbereichs-Grenzwerte

0 ... 50 V bis 0 ... 500 V

Überlast:

gemäß EN 60688

Max. Messwert (dauernd) 1,2 × UN
Max. erlaubter Wert 2 × UN ; 1 s, 10 Mal, 10s Interval
Nenn-Frequenz (fN) 50, 60 Hz
Messbereichs Frequenzbereich fN ± 10%
Eigenverbrauch < 2 VA




Standard-Bereich IAN:
  • 0 … 1 mA,
  • 0 … 5 mA,
  • 0 … 10 mA,
  • 0 … 20 mA
Bürden-Spannung:  10 V
Externer Widerstand: RB max =10 V / IAN
Maximale Ausgangsspannung (open circuit current output) < 25 V
Maximal Ausgangsstrom 2 × IAN
Residual ripple < 1 % p.p.
Antwortzeit < 300 ms

Der Ausgang kann offen oder kurzgeschlossen betrieben werden. Er ist von allen anderen Kreisen elektrisch isoliert.
