EMU Professional

PDF
Beschreibung

Beschreibung

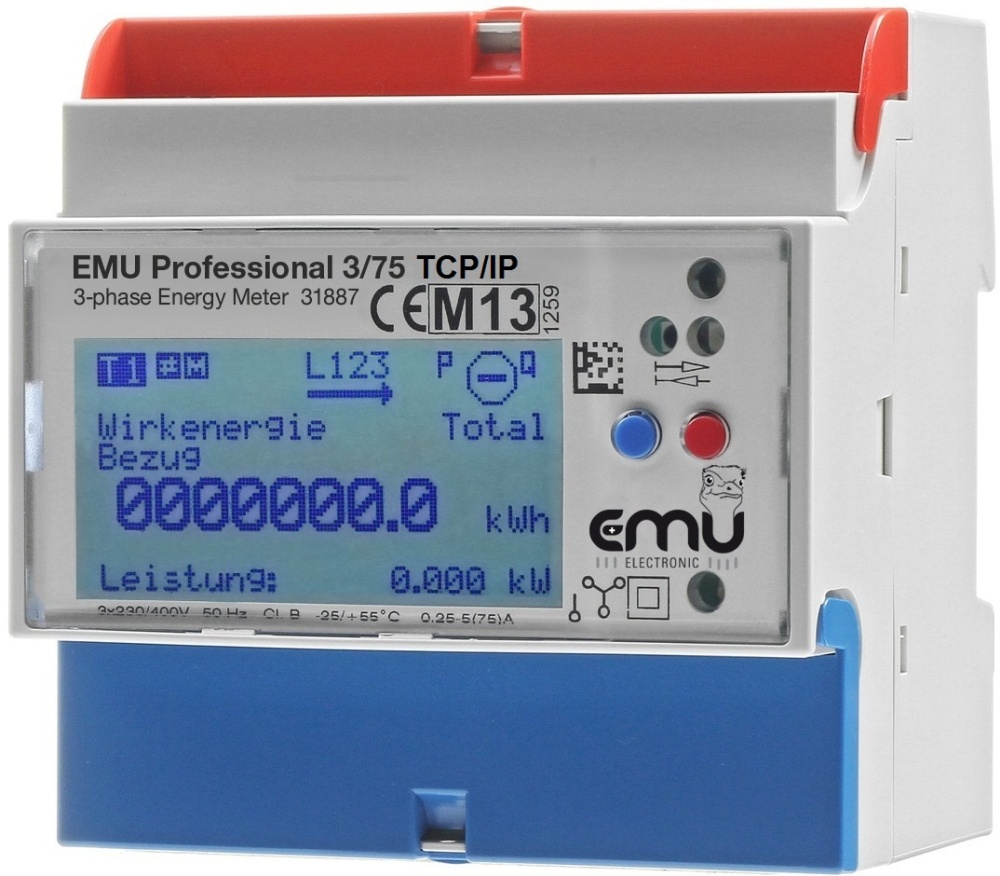

Der EMU Professional ist ein multifunktionaler nur 90 mm (5TE) schmaler Energiezähler mit herausragender Flexibilität und Genauigkeit. Via Direkt- oder Stromwandleranschluss hilft er, unterschiedlichste Parameter in den anspruchsvollsten Anwendungen im Wohn-, Gewerbe- oder  Industrieumfeld zu analysieren und zu überwachen. Er vereint verschiedene Funktionen eines Multimeters und eines Leistungs- und Energiezählers. Mit dem TCP/IP-Modul können Sie sämtliche Parameter über eine passwortgeschützte Webseite betrachten. Oder noch einfacher: Beim Über- oder Unterschreiten definierter Messwerte schickt Ihnen das Modul eine E-Mail oder SMS. Die EMU Professional werden in der Genauigkeitsklasse B (+/-1 %) gefertigt, Klasse C (+/-0.5 %) ist auf Kundenwunsch erhältlich.

  • Spitzenlast-Optimierung
  • Maximum-Wächter
  • Energierichtungs-Kontakt
  • Für Verrechnungszwecke mit MiD B + D Zulassung ab Werk
  • Zertifiziert für PV-Anlagen
  • Mehrmalig programmierbarer (anschliessend plombierbar) 1 oder 5 A Stromwandleranschluss für bis zu 20’000/5 oder 4’000/1 A
  • Direktanschluss bis 75 A, Steuereingang für Hoch- und Niedertarif
  • Optional bis zu 4 Tarife
  • Hochbelastbarer Opto Power MOSFET S0-Impulsausgang, 5–400V AC
  • oder V DC, max. 90 mA
  • Grafisches LC-Display (60x30 mm) mit Hintergrundbeleuchtung
  • 8-stellige Anzeige mit einer Kommastelle 0000000,0 kWh
  • Montage auf 35 mm DIN-Schiene
  • Eigenverbrauch nur 0.8W/Phase
  • Genauigkeitsklasse B (+/-1 %) für Wirkenergie EN50470-1, -3
  • Fernauslesbar dank erhältlichem M-Bus Zubehör (M-Bus Center). Der EMU Professional TCP/IP kann auch ohne Zubehör fernausgelesen werden.

4 S0-Impulsausgänge für Wirkleistung in, Wirkleistung out, Blindleistung in, Blindleistung out

Optionale Ausgänge: M-Bus, Modbus RTU, Modbus TCP, KNX, LON, LAN TCP/IP

Am EMU Professional stehen 4 S0-Impulsausgänge (Opto Power MOSFET, 5–400V AC oder V DC, 90 mA) zur Verfügung.
Die Impulsausgänge können als Schalter umprogrammiert werden, um ein Relais ein- oder auszuschalten. Die Impulslänge und -rate werden via Tasten für die optimale Auflösung konfiguriert.


Standardbelegung S0-Impulsausgang

  • Wirkenergie Bezug
  • Wirkenergie Lieferung
  • Blindenergie induktiv
  • Blindenergie kapazitiv

Ein S0-Impulsausgang für Scheinenergie ist auf Anfrage lieferbar.


Einstellbare Impulsrate und -zeit

Impulsrate je kWh: 0.001, 0.01, 0.1, 1, 10, 100, 1’000 oder 10’000
Impulslänge in Millisekunden:  4 bis 250 ms, einstellbar in 2 ms-Schritten



 Werkseitige Konfiguration bei Energiezähler für:

Direktanschluss:  1’000 Impulse/40 ms
Wandleranschluss:  10 Impulse/120 ms

Anwendungsbeispiele

  • Kostenstellenabrechnungen
  • Lastoptimierung
  • Leistungsüberwachung
  • Lüftungs- und Heizungsanlagen
  • Gebäudeleittechnik
  • Energiemanagement

Anzeigedaten

   Summe 3-Phasen  Pro Phase  Min. Messwert  Max. Messwert  Je Tarif
 Wirkenergie Bezug (kWh)
 Wirkenergie Lieferung (kWh)
 Blindenergie induktiv (kvarh)
 Blindenergie kapazitiv (kvarh)
 Wirkleistung (kW)
 Blindleistung (kvar)
 Scheinleistung (kVA)
 Strom (A)
 Spannung (V) L-N
 Spannung (V) L-L
 Leistungsfaktor (Cos Phi)
 Netzfrequenz (Hz)
 Anzahl Spannungsausfälle
 Laufendes x Min. Maximum (kW)*
 x Min. Wirkleistungsmaximum
 Datum/Uhrzeit

 Download

de-Datenblatt-Allrounder-Professional.pdf
