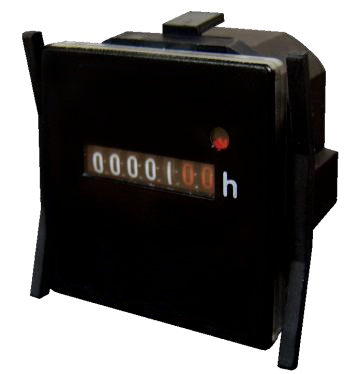

HAC48E - HDC48E

PDF
Beschreibung

Beschreibung

Frontmaße: 48 x 48 mm
Anzeige:

AC: 5 ganze Zahlen, 2 Nachkommastellen mit Laufanzeige, ohne Rückstellung
DC: 6 ganze Zahlen, 1 Nachkommastelle
Multivolt: 6 ganze Zahlen, 1 Nachkommastelle

Zifferngröße: 4 mm
  Ganze Zahlen:
Nachkommastellen:

Weiße Ziffern auf schwarzem Grund
50 Hz - rot auf schwarz
60 Hz - schwarz auf weiß
Multivolt - rot auf schwarz

Zählbereich: AC: 99999,99 h, DC: 999999,9 h, Multivolt: 999999,9 h
Auflösung:

AC: 1/100 h (36 sec)
DC: 1/10 h (6 min)
Multivolt: 1/10 h (6 min)

Gewicht: ca. 50 g
Gehäusefarbe

schwarz (Standard)

Verfügbare Rahmen 55x55 mm, 72x72 mm und Ø72 mm

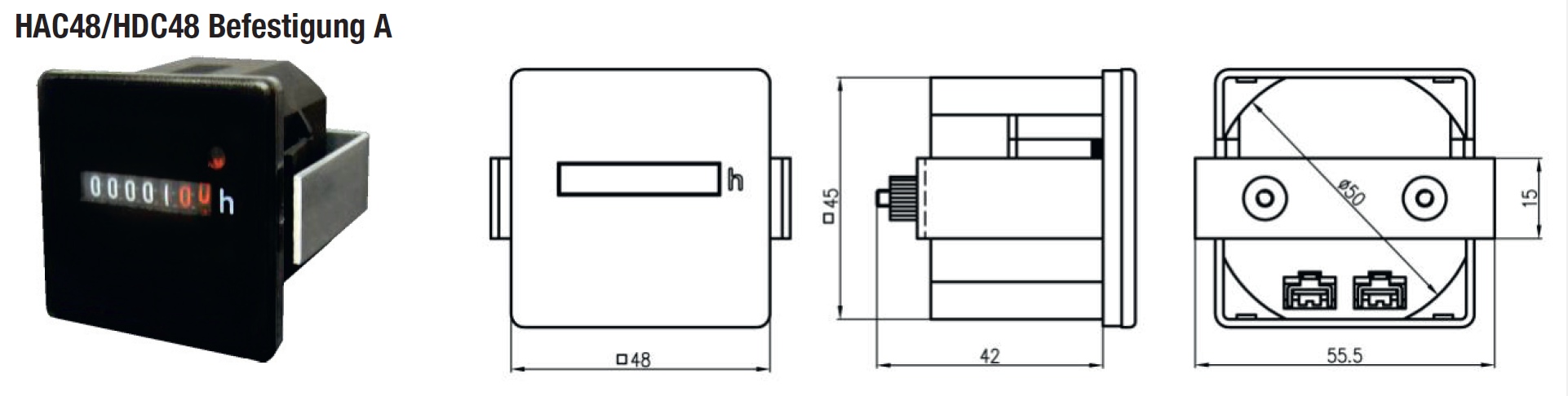

Befestigungsvarianten: A - Alu Spannklammer

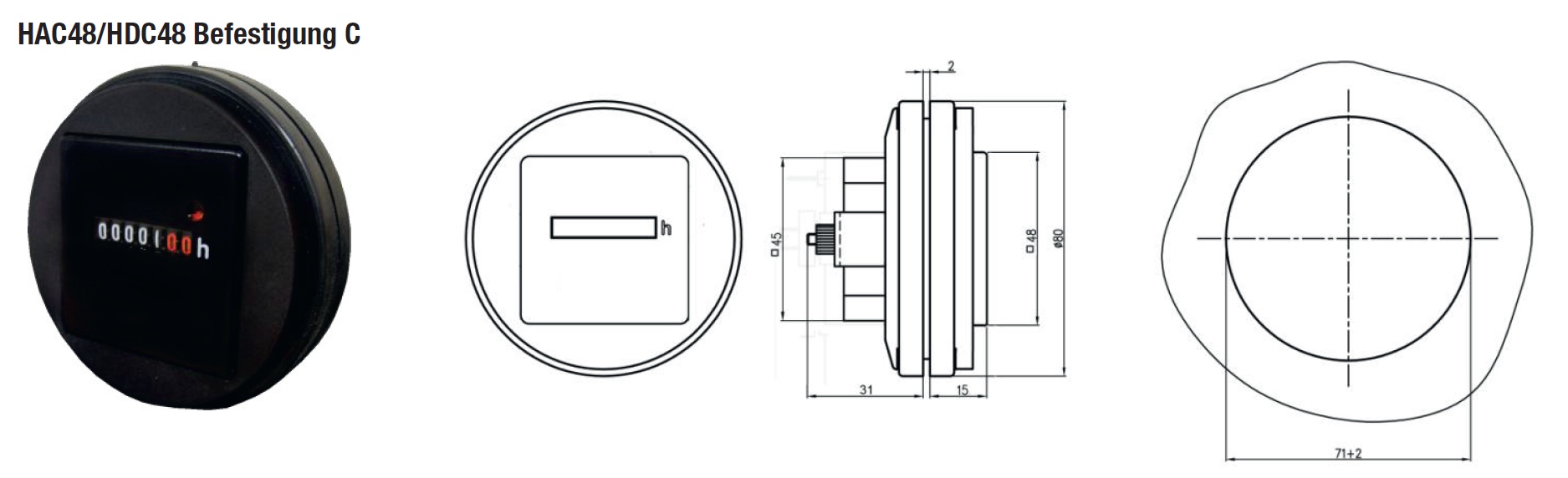

C - Dämpfungsgummiring

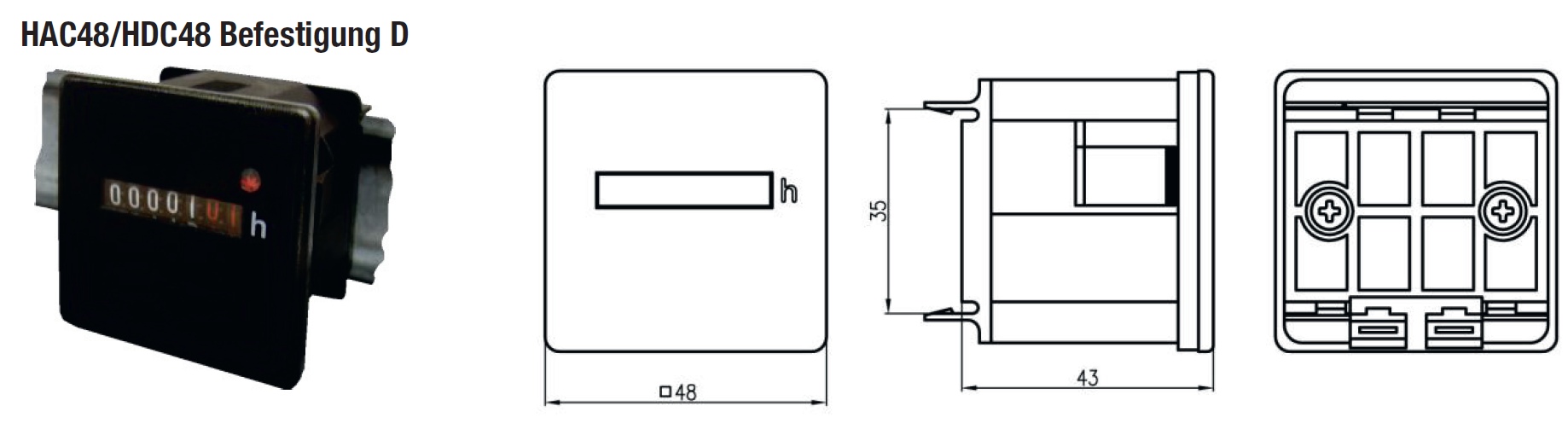

D - Adapter für Tragschiene

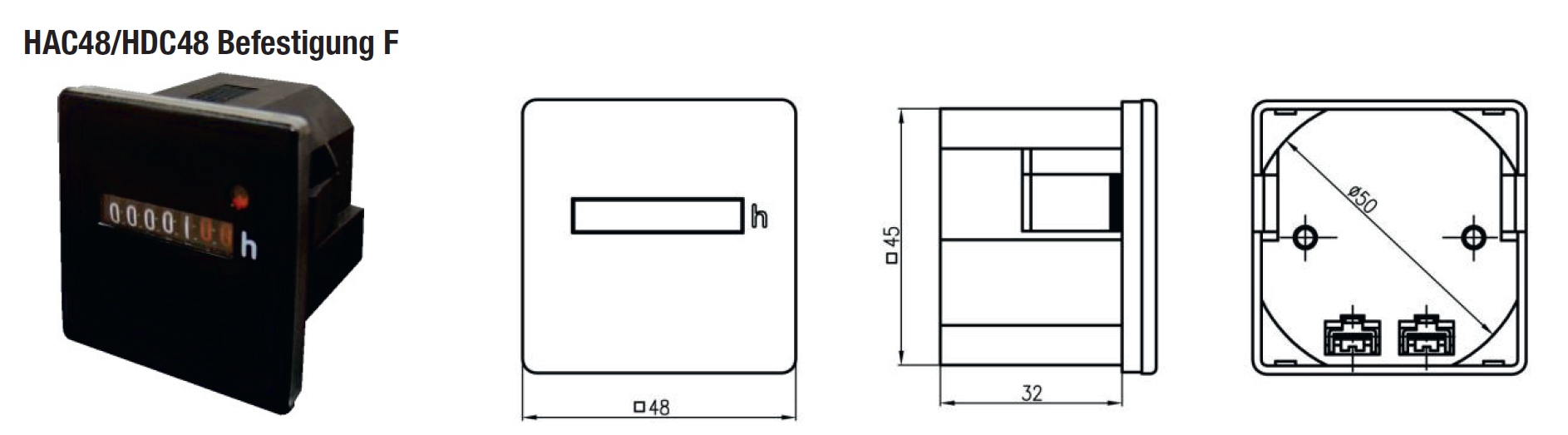

F - Schnellbefestigung (snap-in)

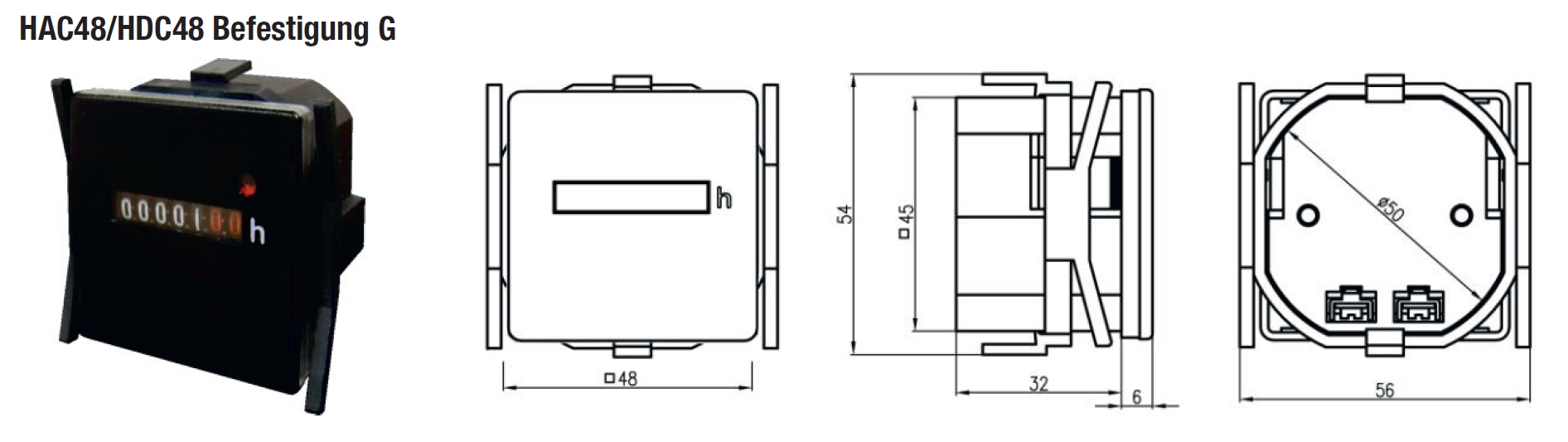

G - Spannrahmenbefestigung (Standard)

Elektrische Daten

Spannungen und Frequenzen

AC: 24, 48, 60, 110, 120, 220, 230, 240, 400 V ± 10%, 50 Hz, 60Hz

DC: 6-30, 10-80, 110, 220 VDC ± 10%

Multivolt: 12-240 VAC ± 10%, 10-110 Hz, 12-240 VDC ± 10%

 Stromaufnahme AC: max. 8 mA
DC: max. 9 mA
Multivolt: max. 10 mA
Ganggenauigkeit AC: ± 0,02 %
DC: ± 0,002 %
Multivolt: ± 0,002 %
Anschluss Schraubklemmen auch geeignet für Flachstecker 6,3x0,8
