PQg - Drehspulinstrumente

PDF

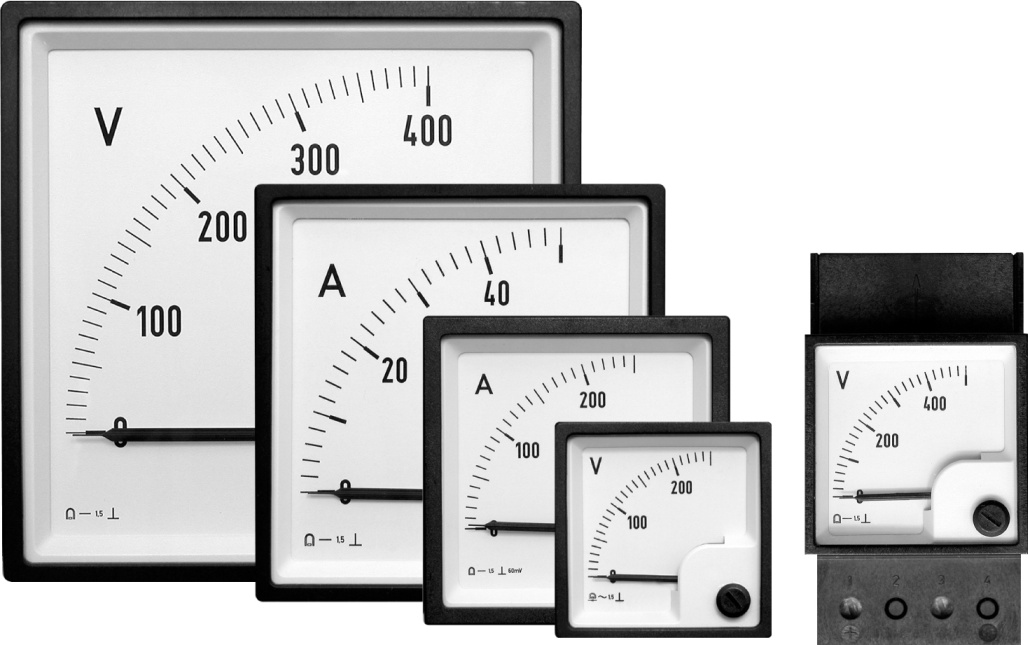

PB_PQg 48...144.jpgPB_PQg 48...144.jpg
PB_PQg 48...144.jpg
Austausch der Skala - Dial Exchange
Beschreibung

Eigenschaften

  • AC Strom- und Spannungsmessung
  • Linearer 90° Skalenverlauf
  • Wechselskala
  • Hohe Rüttel- und Stossfestigkeit
  • Klemmenabdeckung nach VGB 04 (Option)

Anwendung

Die Instrumente mit Drehspulmesswerk und eingebautem Gleichrichter sind für den Einbau in Stark- und Schwachstromanlagen bestimmt, wo Wechselströme- bzw. Spannungen mit einem geringen Eigenverbrauch gemessen werden sollen.

Mechanischer Aufbau

Das Instrument ermittelt den arithmetischen Mittelwert des Wechselstroms bzw. der Wechselspannung im Frequenzbereich von 40 bis 5000 Hz. Die Anzeige der Messung erfolgt in Effektivwerten (bei Sinusform der Messgröße). Eine Verzerrung der Sinuskurve verursacht zusätzliche Messfehler. Zur Gleichrichtung werden Germaniumdioden mit sehr niedrigem Sperrstrom verwendet. Die Skalen sind nahezu linear, außer bei Spannungsmessern unter 10 V, wo sie im Anfangsbereich etwas zusammengedrängt sind. Bei Strommessern ist ein Stromwandler für Messungen mit Messwandlern .../1A und .../5A eingebaut. Die spezielle Geräteausführung ermöglicht einen schnellen Austausch der Skala, wodurch bei unverändertem Messbereich verschiedene Skalenausführungen zur Messung elektrischer und nichtelektrischer Größen möglich sind.

Technische Daten

Genauigkeitsklasse: 1.5 (entsprechend EN 60 051)
Gehäuse: Polycarbonat selbstverlöschend, entsprechend UL 94 V-0
Schutzart: Gehäuse IP 52
  Anschlussklemmen IP 00 (IP 20 bei Baugröße 45)
  entsprechend 60529: 1989
Gebrauchslage: senkrecht ± 5°
Eigenverbrauch: max. 4 VA
Umgebungsbedingungen
Klimaklasse: 2 entsprechend VDE/VDI 3540
Temperatur Referenzbereich +18 … +28°C
  Arbeitsbereich -25 … +55°C
  Lagerung -40 … +70°C
Relative Luftfeuchte: ≤ 80 % (ohne Betauung)

Messbereiche:

Strommesser

Nennwert [µA] 100 150 250 400 500 600
Spannungsabfall [V] 1,5 V
Nennwert [mA] 1 1,5 2,5 4 5 6 10
Spannungsabfall [V] 1,5 V

PQg 45 PQg 48 PQg 72 PQg 96 PQg 144 PQg45 PQg48 PQg72 PQg96 PQg144

Spannungsmesser

Nennwert [V]
2,5 V bis 600 V
Innenwiderstand 1 kΩ / V
