LMBT...

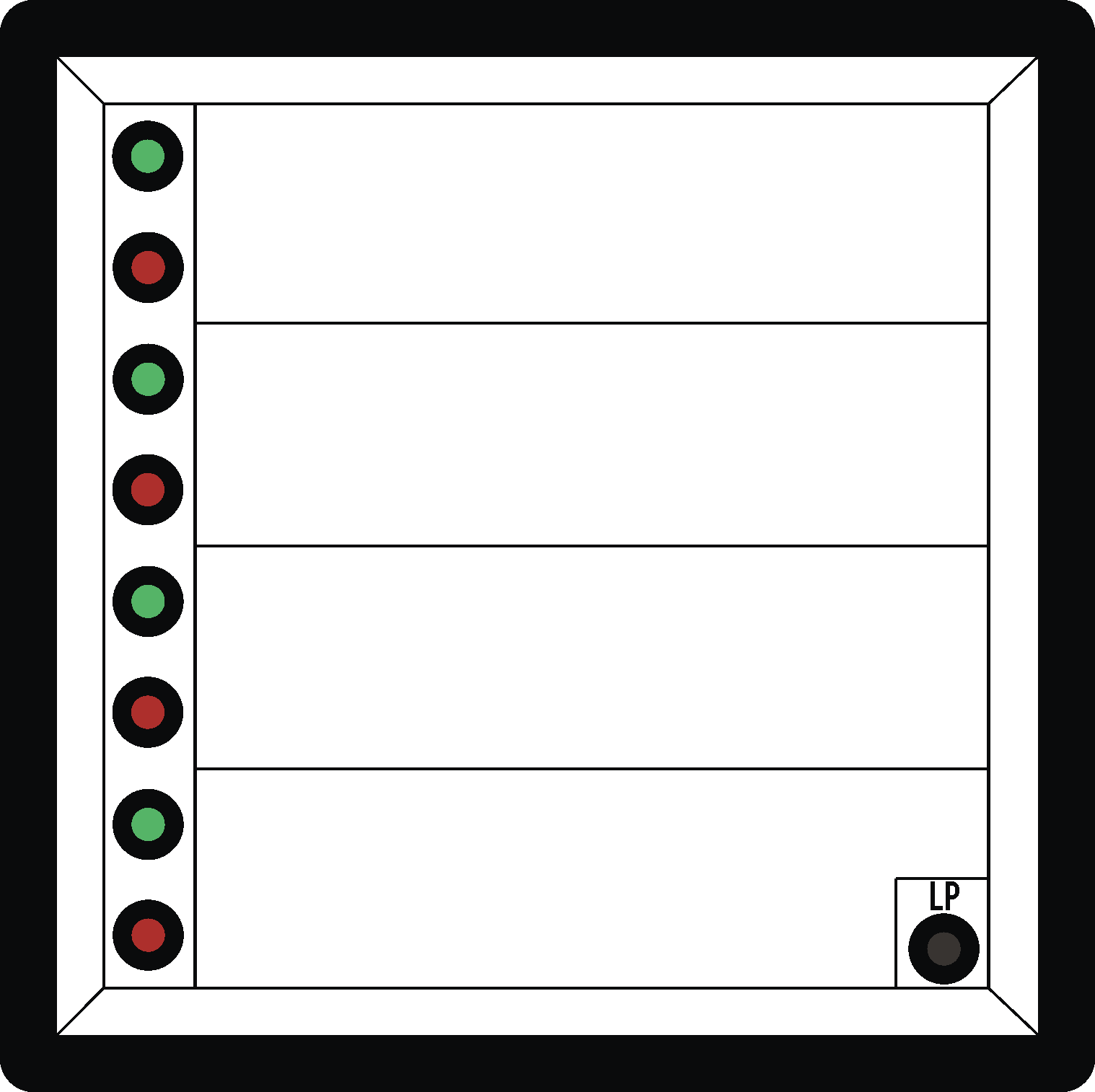

Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang. Alle ungeraden Signaleingänge sind als Betriebsmeldungen ausgelegt und wirken nicht auf den Sammelmeldeausgang. Eine Lampenprüftaster ist integriert.

Technische Daten

Typ LMBT
Standardhilfsspannung 24V AC/DC 230V AC/DC
Leistungsaufnahme 1W 5VA
Signalspannung 24V AC/DC 230V AC
Eingangsstrom (pro Kanal) ca. 5mA ca. 2mA
Belastbarkeit "SM" 0,1A*) 1A*)
LED-Größe 3 mm / 5 m

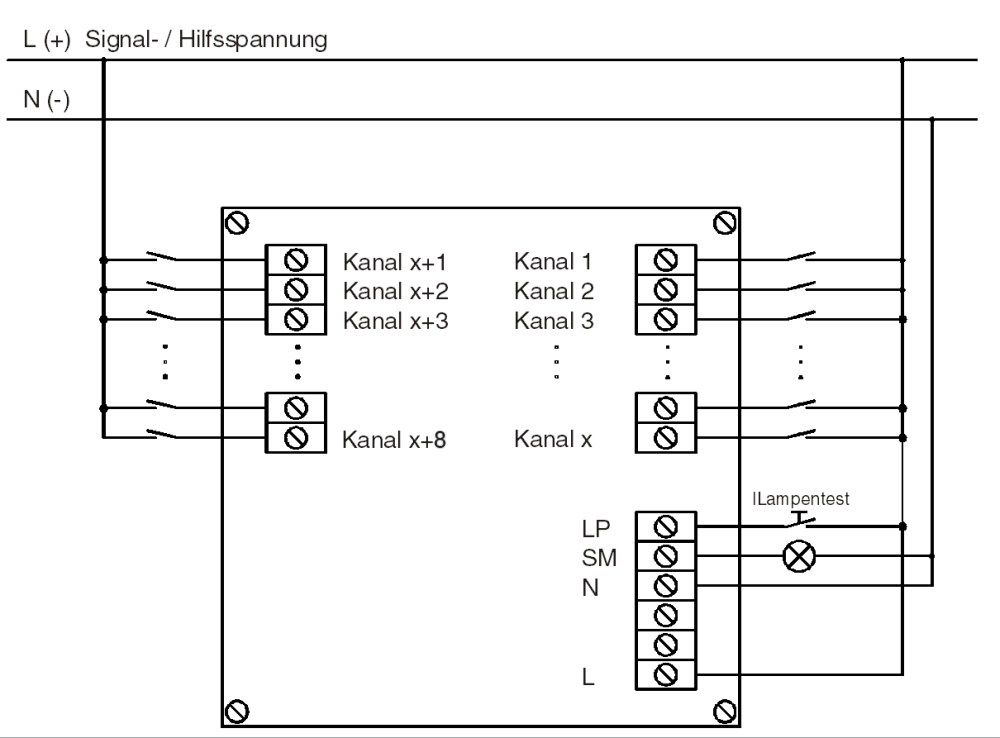

Klemmenbeschreibung

Eingang "1-8"

Signaleingänge

Eingang "N" gemeinsame Masseklemme
Eingang "LP" Lampenprüfeingang
Ausgang "SM" potentialgebundener Sammelmeldeausgang*)
Eingang "L" Hilfsspannungseingang

*) Bitte Beachten Sie:

Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.



Bestellbeispiel

LMBT 96-4.1   5 mm für 24V AC/DC
