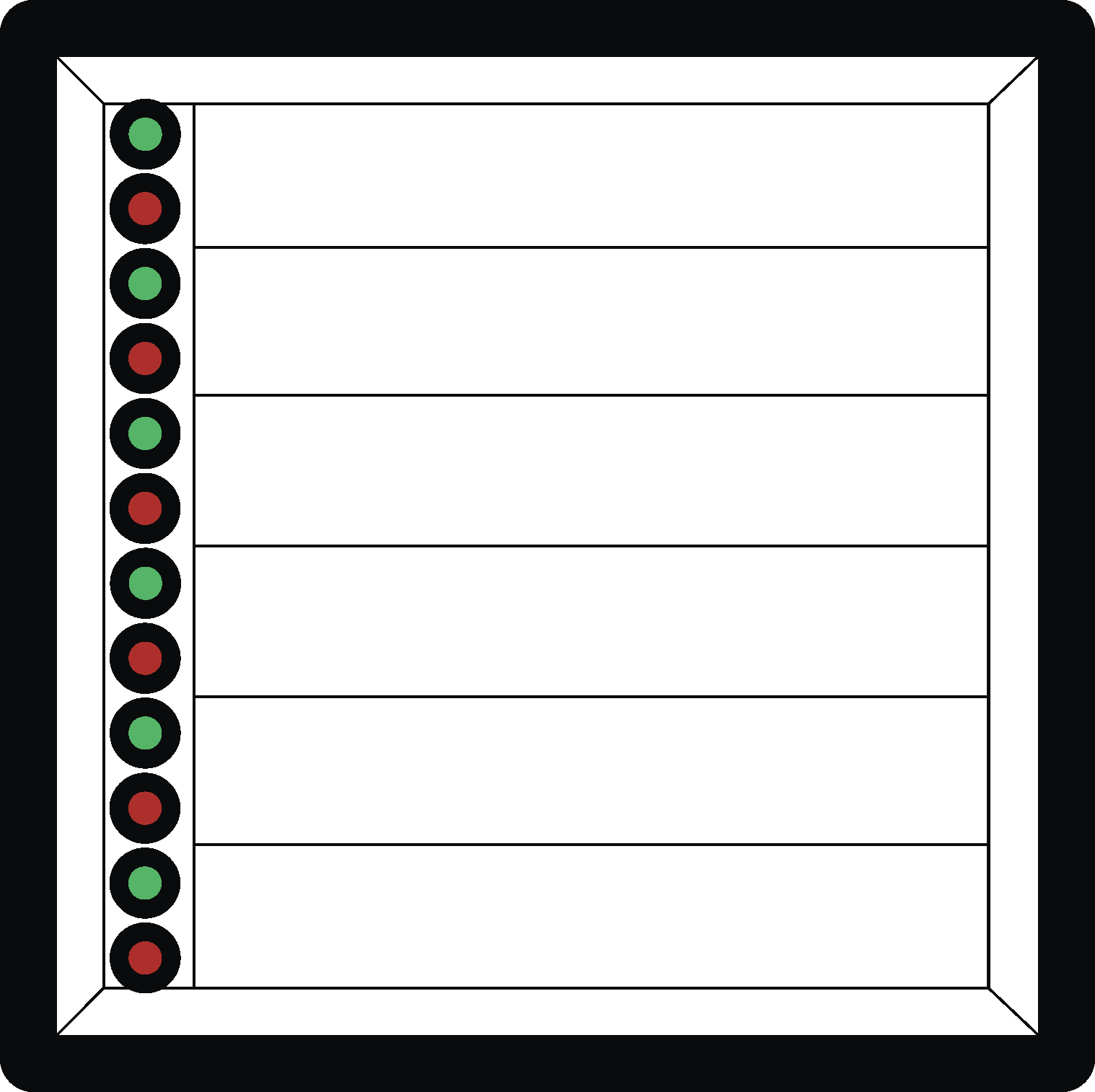

(F)LMBS 96-6

PDF
Beschreibung

Beschreibung

(F)LMBS...
Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignals an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang. Zusätzliche potentialfreie Anschlussmöglichkeit für optische und akustische Melder durch prüf- und quittierbaren Relaissatz, der nur bei der ersten eintreffenden Meldung anspricht. Der Anschluss mehrerer Meldetableaus für optische Anzeige (LM) an ein Meldetableau mit Relaissatz (LMS) über die Klemmen "SM" und "PR" ist nur bei Potentialgleichheit möglich.

Alle ungeraden Signaleingänge sind als Betriebsmeldung ausgelegt und wirken nicht auf den Sammelmeldeausgang bzw. Relaissatz.

Technische Daten

Typ LMBS FLMBS
Standardhilfsspannung 24V AC/DC oder 230V AC 24V AC/DC oder 230V AC
Leistungsaufnahme 1W 5VA 1W 5VA
Signalspannung 24V AC/DC 230V AC 24V AC/DC 230V AC
Eingangsstrom (pro Kanal) max. 55mA max. 20mA max. 55mA max. 20mA
Belastbarkeit "SM" 1A*) 1A*)
Kontaktierbarkeit 250V / 2A 250V / 2A
LED-Größe 3 mm / 5 mm 5 mm



Klemmenbeschreibung

Eingang "1-12"

Signaleingänge

Eingang "N" gemeinsame Masseklemme
Eingang "LP" Lampenprüfeingang
Ausgang "SM" potentialgebundener Sammelmeldeausgang*)
Eingang "L" Hilfsspannungseingang
Eingang "Qu" Hupenausgang quittieren
Eingang "Pr" Relaissatz prüfen
Eingang "P" gemeinsamer Anschluss für Lampe und Hupe
Ausgang "Hu" potentialfreier Schließerausgang, Hupe
Ausgang "La" potentialfreier Schließerausgang, Lampe

*) Bitte Beachten Sie:

Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.

Bestellbeispiel

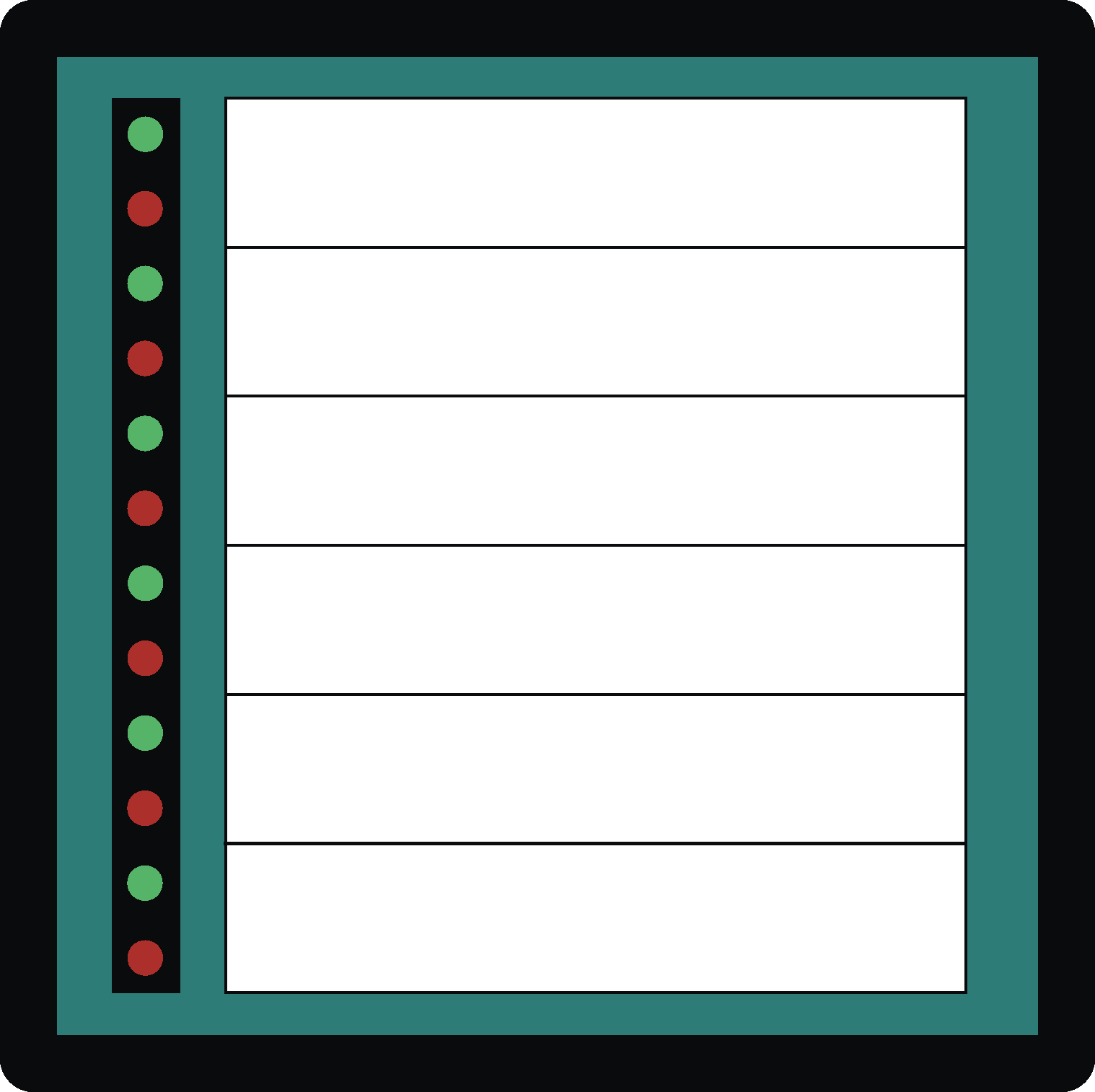

FLMBS 96-6.1   5 mm für 24V AC/DC
