(F)LM 96-6
Beschreibung
LM...

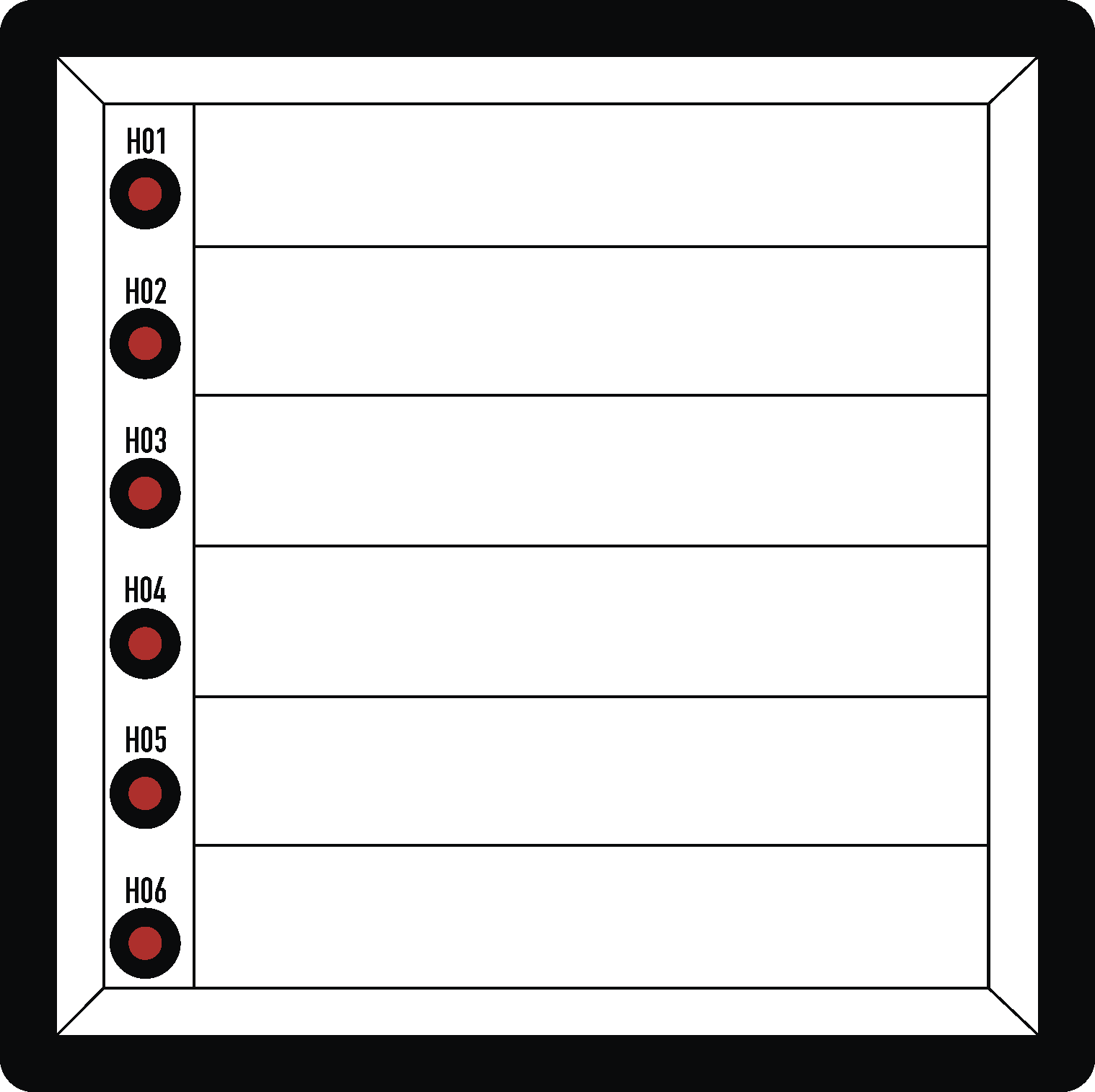

Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang.
FLM...

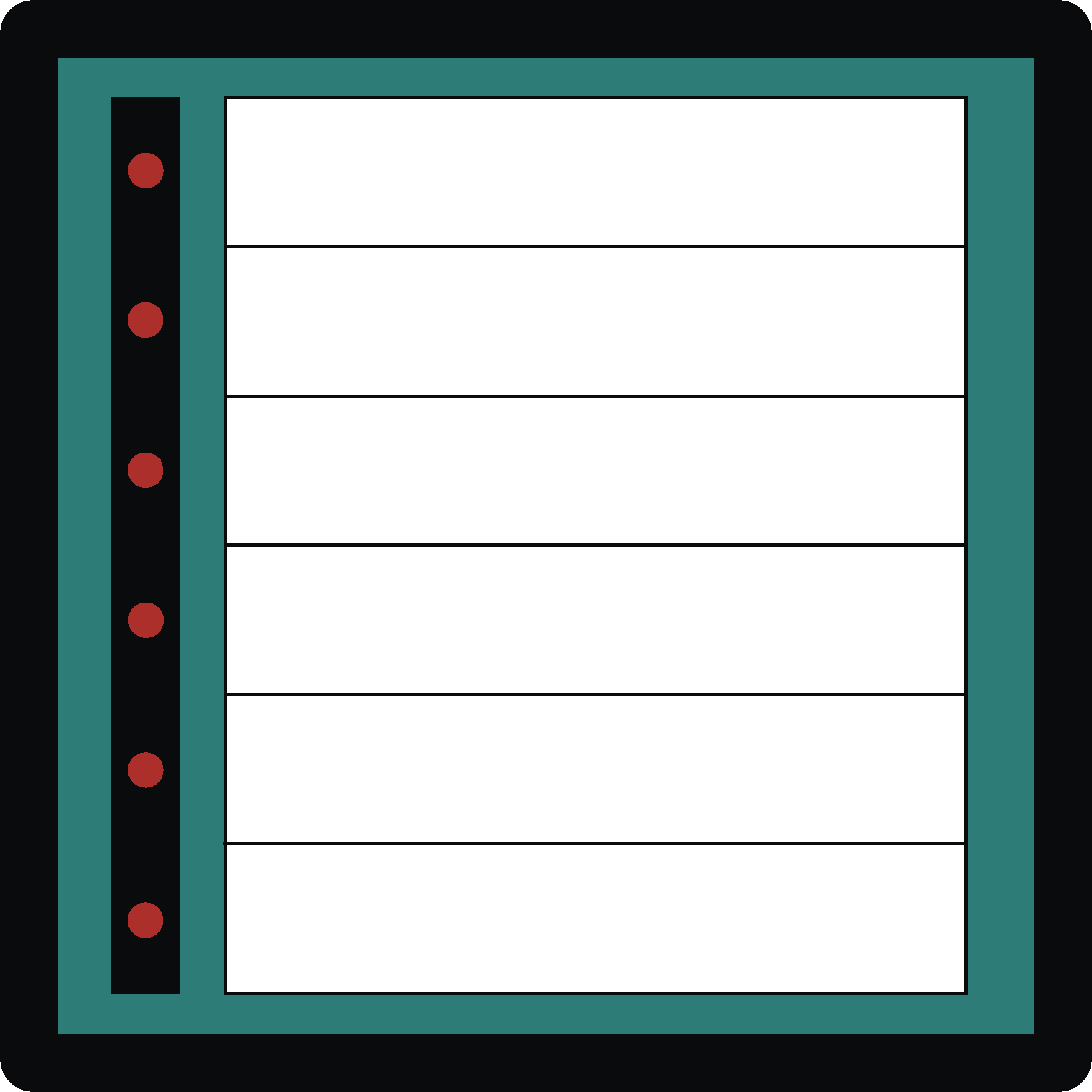

Funktionsweise wie LM... Die Version FLM verfügt ferner anstatt einer gravierbaren Resopalscheibe über Folienfront-Taschen in welche Beschriftungstexte eingesteckt werden können.
Technische Daten
| Typ | LM | FLM | ||
| Standardhilfsspannung | Keine | Keine | ||
| Leistungsaufnahme | - | - | - | - |
| Signalspannung | 24V AC/DC | 230V AC | 24V AC/DC | 230V AC |
| Eingangsstrom (pro Kanal) | ca. 5mA | ca. 2mA | ca. 5mA | ca. 2mA |
| Belastbarkeit "SM" | 1A*) | 1A*) | ||
| LED-Größe | 3 mm / 5 mm | 5 mm | ||

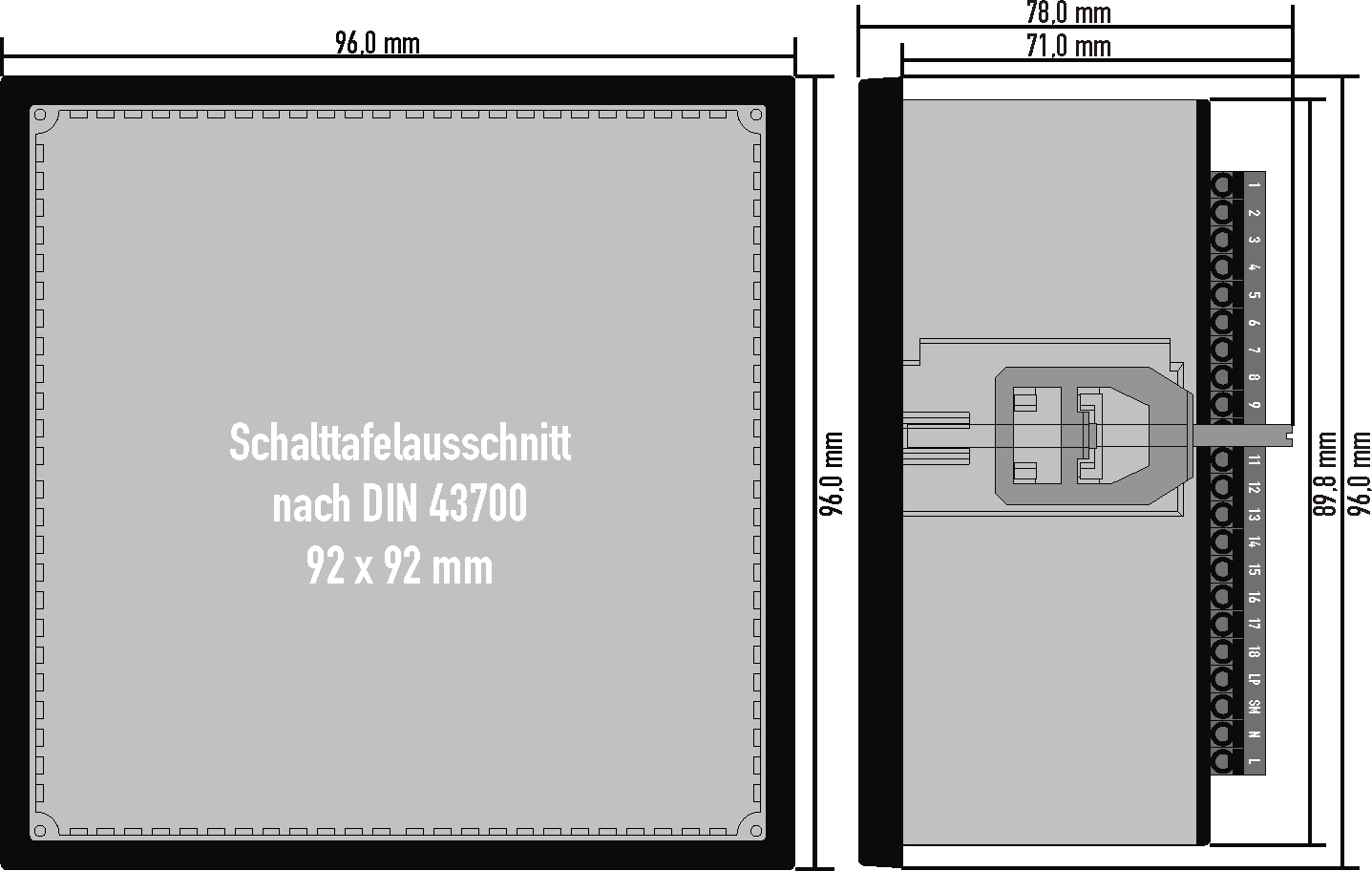

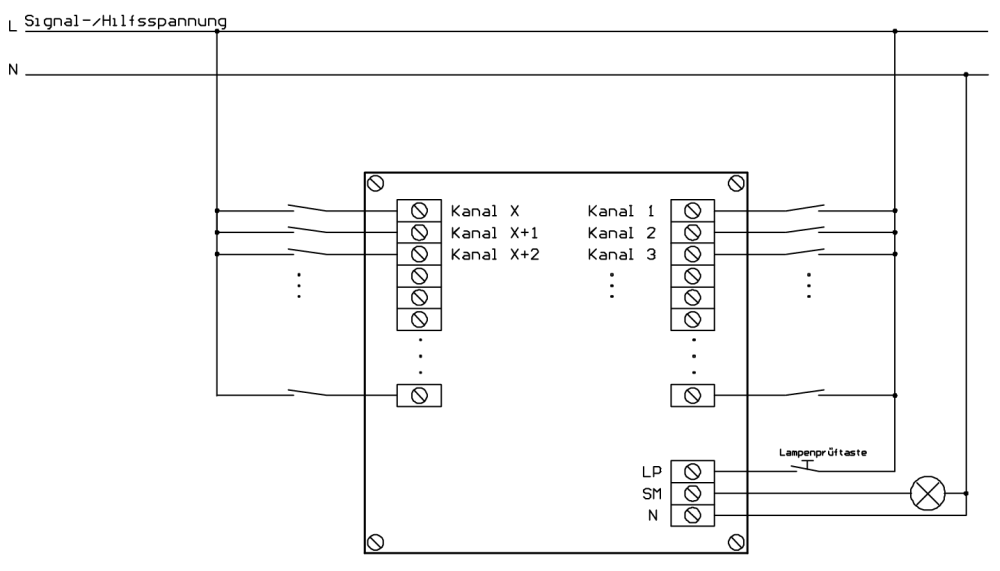

Klemmenbeschreibung
|
Eingang "1-6" |
Signaleingänge |
| Eingang "N" | gemeinsame Masseklemme |
| Eingang "LP" | Lampenprüfeingang |
| Ausgang "SM" | potentialgebundener Sammelmeldeausgang*) |
*) Bitte Beachten Sie:
Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.
Bestellbeispiel
FLM 96-6.1 5 mm für 24V AC/DC
