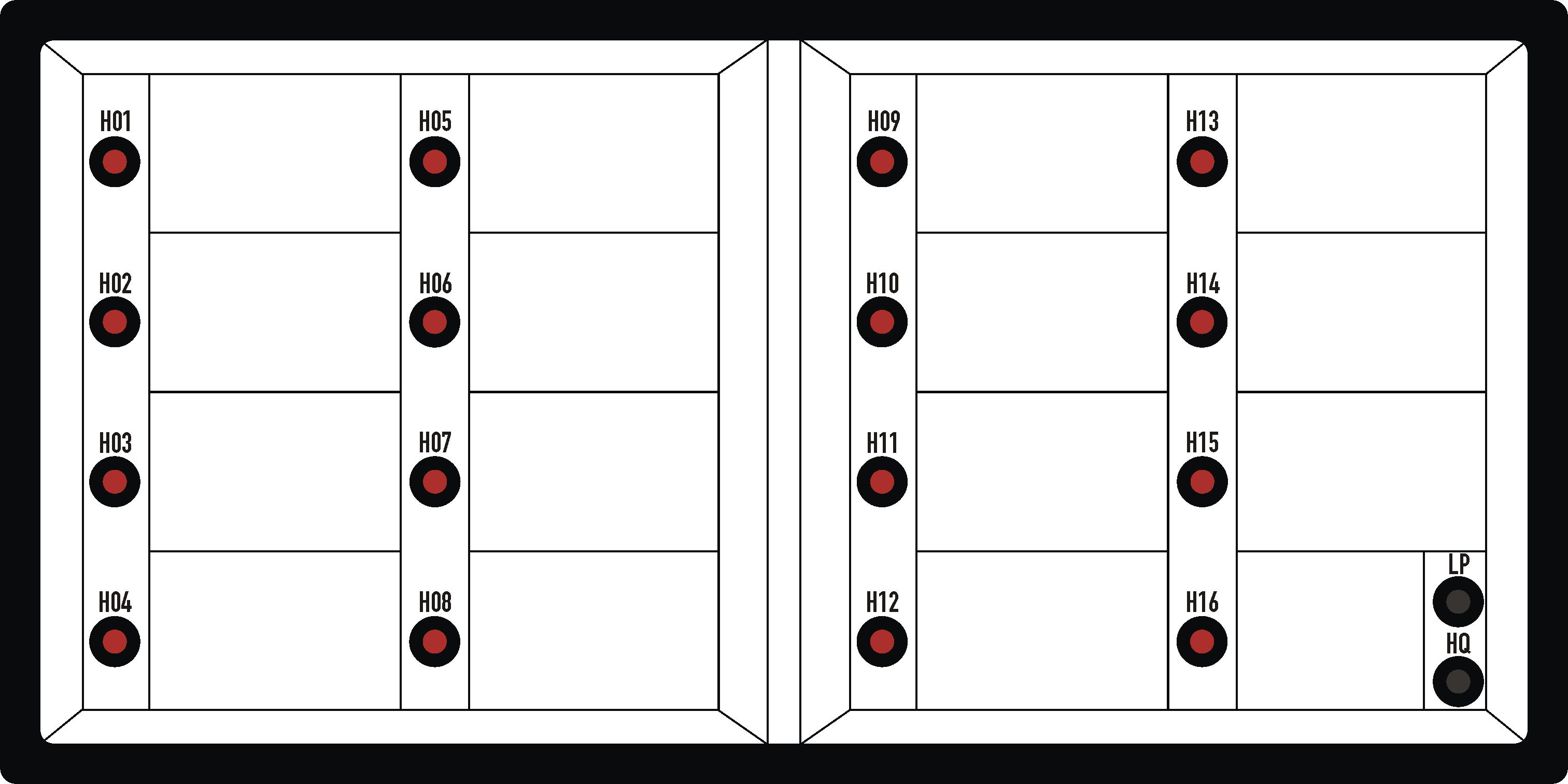

LMST 96x192H-16

PDF
LM(B)S(T)96x192H-Anschlussbild
Beschreibung

Beschreibung

LMST...
Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang. Zusätzliche potentialfreie Anschlussmöglichkeit für optische und akustische Melder durch prüf- und quittierbaren Relaissatz, der nur bei der ersten eintreffenden Meldung anspricht. Eine Lampenprüftaste und eine Hupenquittiertaste sind integriert. Der Anschluss mehrerer Meldetableaus für optische Anzeige (LMT) an ein Meldetableau mit Relaissatz (LMST) über die Klemmen "SM" und "PR" ist nur bei Potentialgleichheit möglich.

Technische Daten

Typ LMST
Standardhilfsspannung 24V AC/DC 230V AC/DC
Leistungsaufnahme 1W 5VA
Signalspannung 24V AC/DC 230V AC
Eingangsstrom (pro Kanal) max. 55mA max. 20mA
Kontaktierbarkeit 250V / 2A
Belastbarkeit "SM" 0,1A*) 1A*)
LED-Größe 3 mm / 5 mm


Klemmenbeschreibung

Eingang "1-16"

Signaleingänge

Eingang "N" gemeinsame Masseklemme
Eingang "LP" Lampenprüfeingang
Ausgang "SM" potentialgebundener Sammelmeldeausgang*)
Eingang "Qu" Hupenausgang quittieren
Eingang "Pr" Relaissatz prüfen
Eingang "L" Hilfsspannungseingang
Eingang "P" gemeinsamer Anschluss für Lampe und Hupe
Eingang "Hu" potentialfreier Schließerausgang, Hupe
Eingang "La" potentialfreier Schließerausgang, Lampe

*) Bitte Beachten Sie:

Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.

Bestellbeispiel

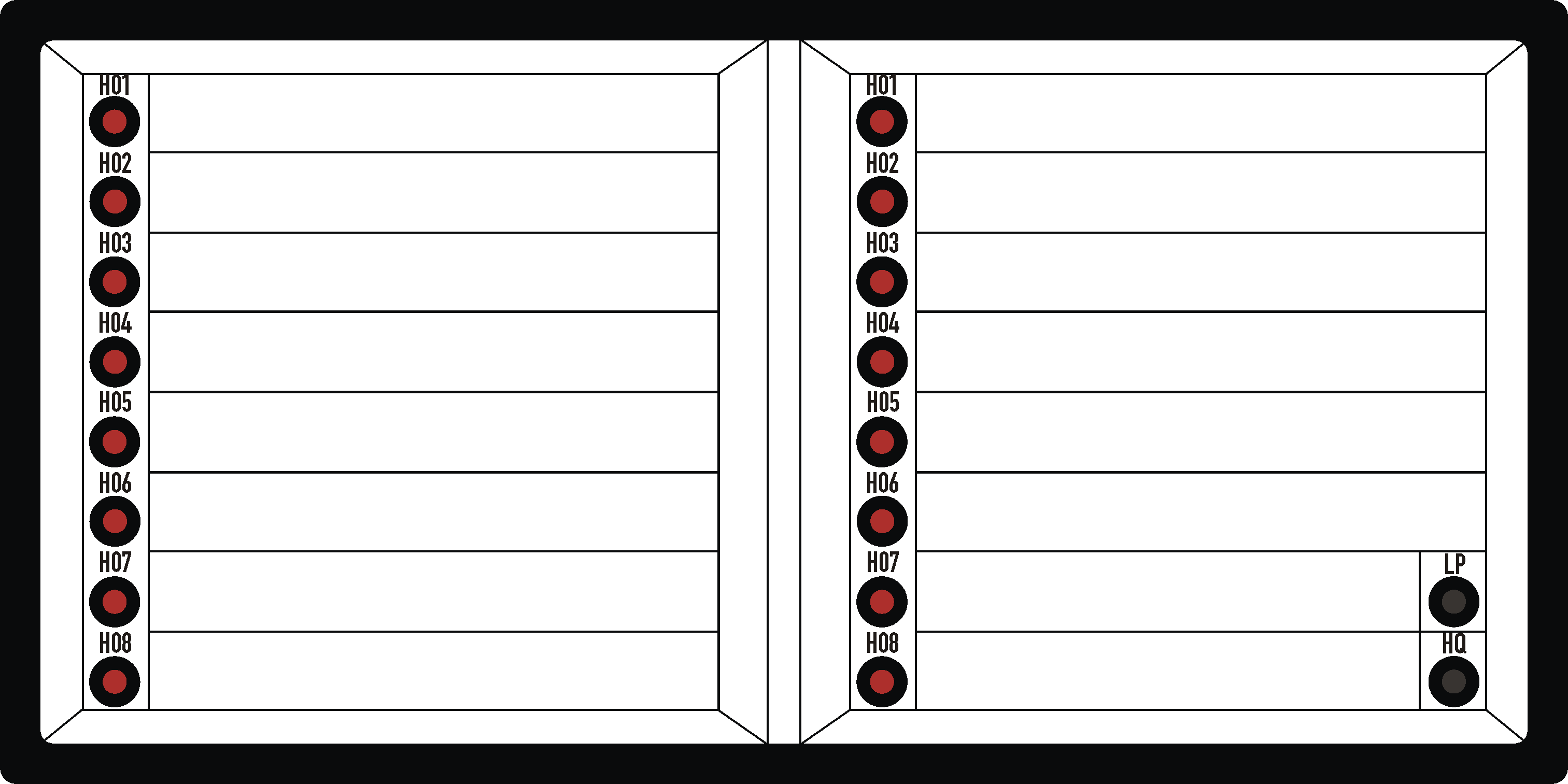

LMST 96x192H-16.2   5 mm für 24V AC/DC
